배선평면도 작성과 전선 가닥수

♠ 배선도 작성과 전선 가닥수

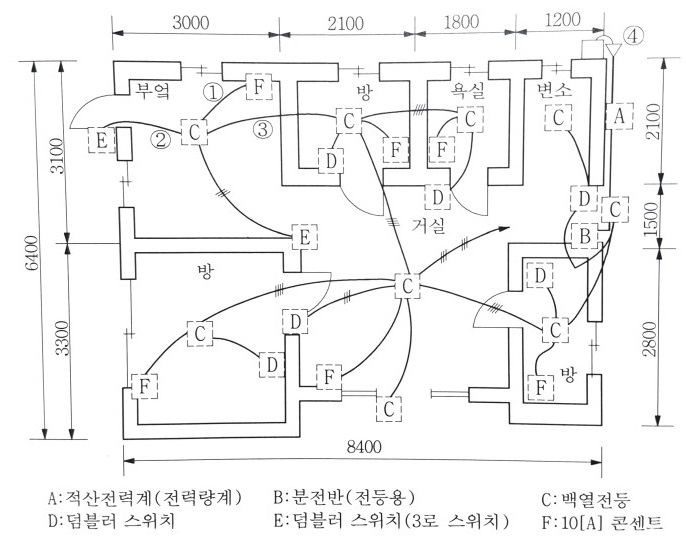

▣ 그림과 같은 배선평면도와 주어진 조건을 이용하여 다음 각 물음에 답하시오.



[조건]

  ⊙ 사용하는 전선은 모두 450/750[V] 일반용 단심 비닐절연전선 4 [㎟]이다.

  ⊙ 박스는 모두 4각 박스를 사용하며, 기구 1개에 박스 1개를 사용한다.

       2개 연동인 경우에는 각 1개씩을 사용하는 것으로 한다.

  ⊙ 전선관은 콘크리트 매입 후강금속관이다.

  ⊙ 층고는 3[m]이고, 분전반의 설치 높이는 1.5[m]이다.

  ⊙ 3로 스위치 이외의 스위치는 단극 스위치를 사용하며, 2개를 나란히 사용하는 개소는 2개소 이다.

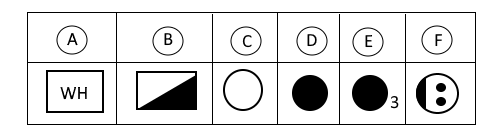

(1) 점선으로 표시된 위치 (A~F)에 기구를 배치하여 배선평면도를 완성하려고 한다.

      해당되는 기구의 그림기호를 그리시오.

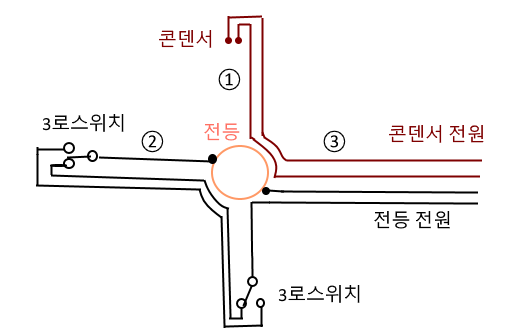

(2) 배선평면도의 ① ~ ③의 배선 가닥수는 몇 가닥인가 ?

     ※ 전등용 전력선과 콘센트용 전력선은 구분하여 별도로 시설한다.

   ① 2가닥         ② 3가닥            ③ 4가닥



(3) 도면의 ④에 대한 그림기호의 명칭은 무엇인가 ? 케이블 헤드

(4) 본 배선평면도에 소요되는 4각 박스와 부싱은 몇 개인가?

     단, 자재의 규격은 구분하지 않고 개수만 산정한다.

  ① 4각 박스 개수

    ※ 4각 박스의 개수는 전선관 개수와 같다.

        그런데 4각 박스가 한 전선관에 나란히 2개 달린 것이 2개 이므로 4각 박스의

        개수는 전선관 개수에 2를 더해 주어야 한다.

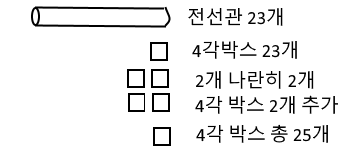

   ▣ 4각 박스 개수 : C : 9개, D : 6개, E : 2개, F : 6개

                               스위치 2개 나란한 장소 추가 2개 총 25개

 ② 부싱개수

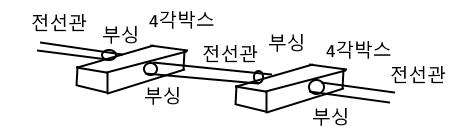

  ▣ 후강전선관은 금속관을 쓰며 금속관의 끝은 부싱을 써야 한다.

      ⊙ 전선관 하나에 양쪽에 부싱을 써야 하므로 부싱 개수는 전선관수 × 2가 된다.

           부싱수 = 전선관수 × 2 = 23 × 2 = 46개



▣ 부싱수

  ⊙ 4각 박스수 (스위치 2개를 나란히 한 장소 제외) = (25-3) × 2 = 46 개
