변압기 고·저압 혼촉사고와 지락전류 및 충전전류



♠ 변압기 혼촉사고와 지락전류 및 충전전류

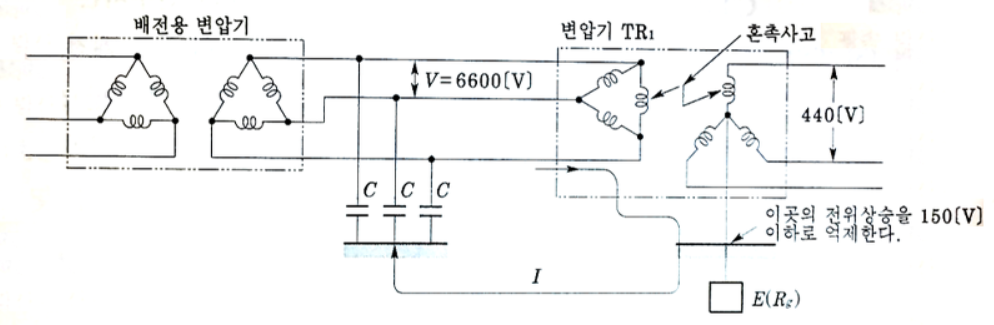

▣ 그림은 고압측 전로가 비접지식인 전로에서 고·저압 혼촉사고가 발생한 것을 표시한

     것이다. 변압기 TR1의 내부에서 혼촉 사고가 발생되었다고 할 때 다음 각 물음에 답하

     시오. 단, 대지정전용량 C=1.16[μF]이고, 지락저항은 무시한다고 하며, I는 고압전로

     의 1선 지락 전류이다.

  (1) 전로의 대지정전용량에 흐르는 전류(충전전류)는 몇 [A]인가 ?

  (2) 고압전로 지락사고시 지락전류는 몇 [A]인가 ?

  (3) 변압기 결선에 대한 결선도 (△-△, △-Y)를 작성하시오.





(1) 전로의 대지정전용량에 흐르는 전류(충전전류)는 몇 [A]인가 ?

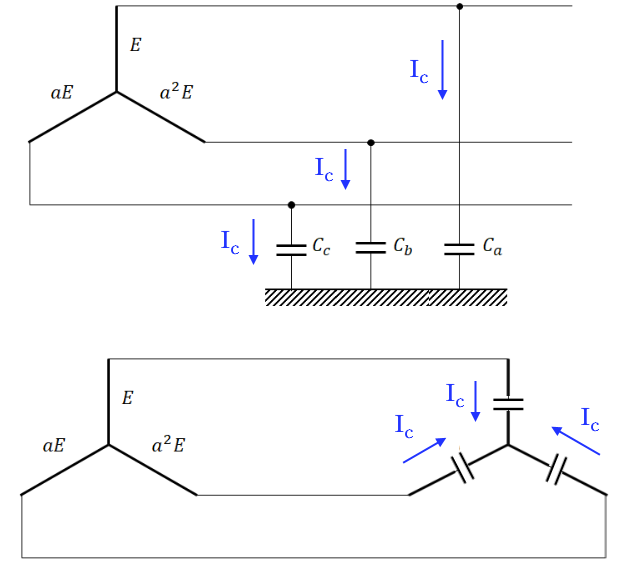

  ▣ 비접지 회로에서 대지정전용량은 전원에 Y결선으로 접속되어 있는 것과 마찬가지

       이므로 정전용량에 흐르는 전류는 다음과 같이 계산할 수 있다.



▣ Y결선에서 콘덴서에 흐르는 전류와 같게 된다.

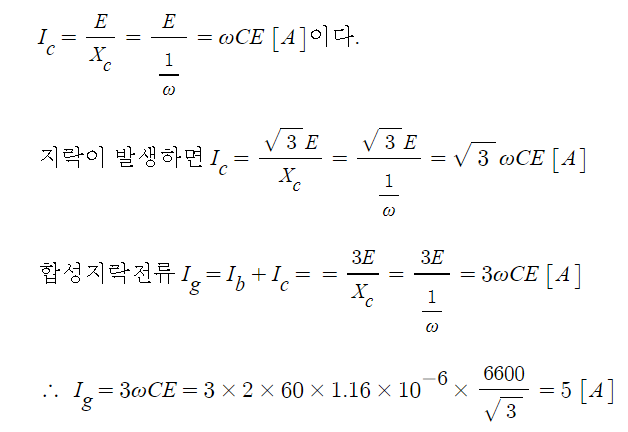

(2) 고압전로 지락사고시 지락전류는 몇 [A]인가 ?

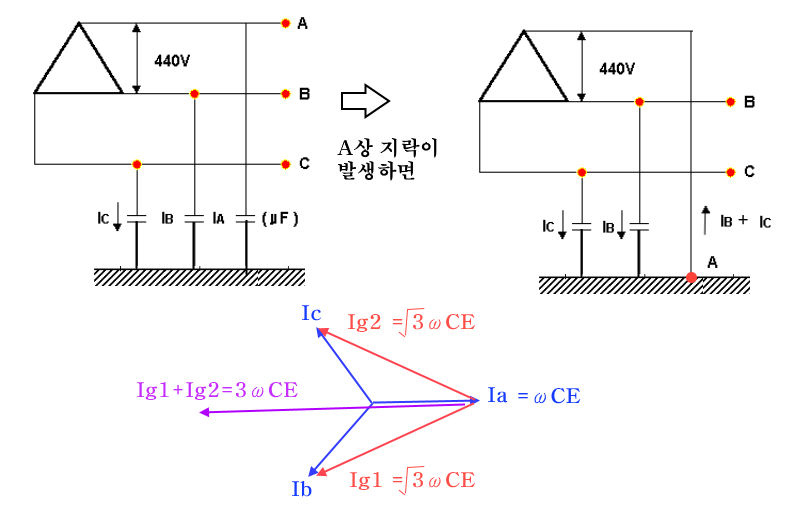

 ▣ 비접지전로에서 1선 지락사고가 발생하면 한상의 전압은 대지와 같게 되어 0이 된다.

      따라서 지락된 상에서 지락전류가 흐르지 않고 건전상의 충전전류가 지락된 상으로

      흐르게 되어 지락된 상은 전류 Ig = Ib + Ic가 된다.



그런데 건전상의 전압은 √3배 상승하므로 지락전류값도 √3배 증가하게 된다.

그런데 지락된 상의 지락전류는 건전상 지락전류의 벡터합이 되므로 당초 정전용량에

흐르는 전류 3배 즉 3Io가 된다.

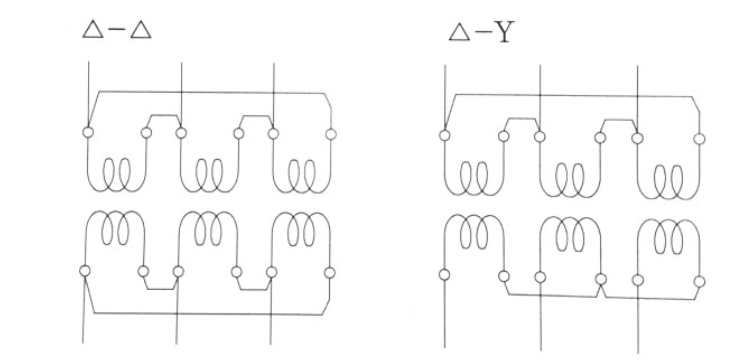

(3) 변압기 결선에 대한 결선도 (△-△, △-Y)를 작성하시오.
