모선보호 계전방식 - 전류 차동 방식



♠ 모선보호 계전방식

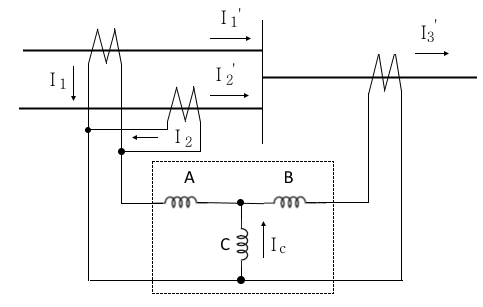

▣ 다음은 모선보호 계전방식을 도면화한 것이다. 이 도면을 보고 다음 각 물음에 답하시오.



모선보호계전방식

(1) 점선안의 계전기 명칭은 ?   비율차동계전기

(2) A, B, C 코일의 명칭을 쓰시오.

      A : 억제코일          B : 억제코일            C : 동작코일

(3) 모선고장 시 코일 C의 전류 ic 는 어떻게 표현되는가 ?



[참고] 모선보호 계전방식

가. 모선보호 계전방식 종류

    ▣ 전류차동방식 (과전류 차동 방식, 비율차동방식), 전압차동방식, 위상비교 방식,

        공심 변류기 방식 등



나. 전류 차동방식



모선보호계전방식 - 전류 차동 방식

① 사고가 없을 때 : 계전기는 동작하지 않는다.



② 내부 고장시 (모선 고장 시) : 계전기가 동작한다.



③ 외부고장시

  ▣ 사고선로 CT에는 나머지 선로의 고장전류 합에 해당하는 고장전류가 흘러 CT가

       포화되지 않는다면 OCR의 전류는 서로 상쇄되어 동작하지 않는다.



  ▣ 만일 외부 고장이 클 경우 사고선로의 CT가 포화되어 OCR에는 오차 전류가 흘러

      오동작 할 수 있다
