1. 조도
① 광속이 입사하면 그 면이 밝게 빛을 내는 정도
③ 법선조도, 수평면 조도, 수직면 조도
[조도 계산식]
2. 실지수 (방지수)
3. 조도의 계산
4. 조명

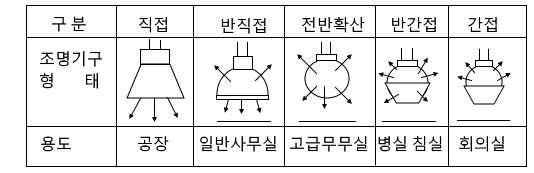

5. 조명 방식에 따른 광속
조명방식
|
하향광속[%]
|
상향광속 [%]
|
직접조명
|
100 ~ 90
|
0 ~ 10
|
반직접조명
|
60 ~ 90
|
10 ~ 40
|
전반확산조명
|
60 ~ 40
|
40 ~ 60
|
반간접조명
|
10 ~ 40
|
60 ~ 90
|
간접조명
|
0 ~ 10
|
90 ~ 100
|
6. 전동기 용량 산정
가. 양수 펌프용 전동기 용량 P
나. 권상기용 전동기 용량 P
사진 설명을 입력하세요.
7. 부하산정
가. 설비용량
1) 표준부하
① 건축물 종류에 따른 표준 부하
건축물 종류
|
표준부하 [VA/㎡]
|
공장, 공회당, 교회, 연회장
|
10
|
기숙사, 여관, 호텔, 병원, 학교
|
20
|
사무실, 상점, 은행, 이발소, 미장원
|
30
|
주택, 아파트
|
40
|
② 건축물 중 별도 계산할 부분의 표준부하 [Q]
건축물 종류
|
표준부하 [VA/㎡]
|
복도, 계단, 세면장, 창고, 다락, 강당, 관람석
|
5
|
③ 표준부하에 따라 산출한 수치에 별도로 가산하여야 할 용량 [C]
⊙ 주택, 아파트 (1세대 마다)에 대하여 500 ~ 1,000 [VA]
⊙ 상점의 진열장에 대하여 진열장 폭 1[m]에 대하여 300 [VA]
⊙ 옥외의 광고등, 전광사인, 네온사인 등의 [VA]수
8. 분기회로 수
가. 부하설비 용량에 맞는 분기회로수
나. 분기회로수 계산결과가 소수점이 발생하면 소수점 이하 절상
다. 냉방기기 (에어컨디셔너) 및 취사용 기기의 용량이 110[V] 사용전압에서 1.5[kW],
220[V] 사용전압에서 3[kW] 이상이면 전용분기회로로 하여야 한다.
라. 전류가 주어지지 않을 시에는 16[A] 기준
9. 설비불평형률
가. 단상 3선식
① 설비불평형률
② 단상 3선식의 설비불평형률은 40[%] 이하이어야 한다.
나. 3상 3선식 또는 3상 4선식
① 설비불평형률
② 설비불평형률은 30[%] 이하이어야 한다.
10. 역률 개선
가. 역률 개선 방법
① 부하와 병렬로 역률 개선용 콘덴서 [Qc] 접속
나. 역률 개선 효과
① 전력 손실 경감 ② 설비용량 여유 증가
③ 전압 강하 경감 ④ 전기요금 절감
다. 역률 개선용 콘덴서 설비의 부속장치
① 직렬 리액터 (SR)
⊙ 5고조파 제거, 이론상 4%, 실제 6[%]
② 방전코일 (DC)
⊙ 감전사고 예방
③ 전력용 콘덴서 (SC)
⊙ 역률 개선
11. 축전지의 용량 계산
▣ 용량 산정 [C]
