단상과 3상 단락전류 구하기



♠ 차단전류, 합성임피던스



  ▣ 다음의 임피던스 맵(Impedance Map)과 조건을 보고 다음 각 물음에 답하시오.



단락사고, 임피던스 맵

[조건]

 %Zs : 한전 S/S의 154[kV] 인출측의 전원측 정상 임피던스 1.2[%] (100[MVA]기준)

 %ZTL : 154[kV] 송전선로의 임피던스 1.83[Ω]

 %ZTR1 = 10[%] (15[MVA] 기준)

 %ZTR2 = 10[%] (30[MVA] 기준)

 %Zc = 50[%] (100[MVA] 기준)



 가. 다음 임피던스의 100[MVA] 기준의 %임피던스를 구하시오.

 나. A, B, C 각 점에서의 합성 %임피던스를 구하시오.

 다. A, B, C 각 점에서의 차단전류는 몇 [kA]가 되겠는가?

     (단, 비대칭분을 고려한 상승계수는 1.6으로 한다.)



【 문제풀이】

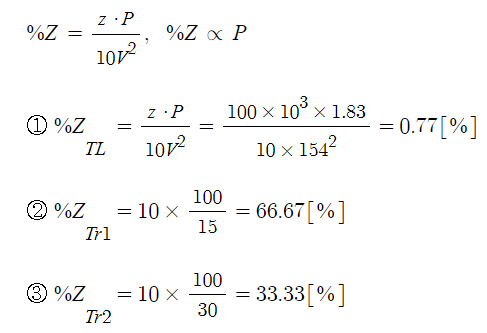

가. 다음 임피던스의 100[MVA] 기준의 %임피던스를 구하시오.



 ※ %Z ∝ P 이므로 기준용량으로 환산할 경우 용량에 비례하여 %Z가 증가 또는

    감소하게 되며, %Z 산정식의 경우에는 전압과 시설용량 모두 k 단위라는 것을

    주의해야 하며 이 때에도 시설용량은 기준용량으로 환산한다.



나. A, B, C 각 점에서의 합성 %임피던스를 구하시오.



 ▣ 전류는 단락지점까지만 흐르므로 단락점 앞쪽 %Z를 합산하게 된다.

     또한 다른 언급이 없으면 %Z는 지상용량으로 보고 콘덴서의 %Z는 기존의

     %Z에서 빼주게 된다.

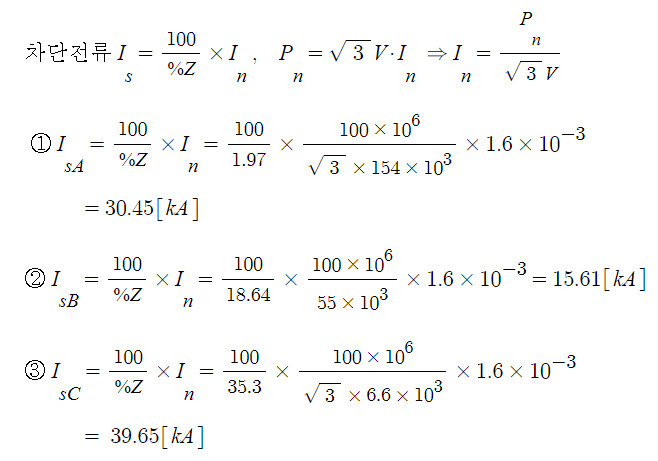

다. A, B, C 각 점에서의 차단전류는 몇 [kA]가 되겠는가?

    (단, 비대칭분을 고려한 상승계수는 1.6으로 한다.)



 ※ 단락전류를 구할 때 기준이 되는 전압이 단상인지, 3상인지에 따라서 √3을 곱해주는

       것을 고려해야 한다.
