가공송전선로 긴선공사







​

1. 개 요

​

가. 긴선 작업은 연선 된 전선과 가공지선을 내장철탑간에서 소정의 장력으로 내장애자장치에 취부하고 현수철탑에서 전선 등을

      현수장치에 고정하는 작업이다

​

나. 긴선은 연선 된 전선을 내장구간별로 설계이도에 맞게 전선장력을 조정하고 애자장치와 전선을 연결한 뒤 스페이서, 점퍼선 등

      의 부속품을 취부하는 것을 말한다.

​

다. 긴선의 순서는 상부로부터 지선, 전선의 순으로 하며, 2회선 이상의 대칭배열의 경우는 좌우전선을 동시에 긴선하며, 1회선 수평

      배열의 경우는 양외선, 중선의 순으로 한다. 긴선용 Wire Rope는 사용장력에 대하여 안전율 4이상의 강도를 갖는 것이라야

      한다.

​

2. 진행 순서

애자장치 설치

↓

긴선

↓

점퍼선 취부

↓

부속품 취부

​

3. 애자장치 설치

​

가. 애자장치 운반

  ① 수량 확인

  ② 기별배치

    ㉠ 차량운반     ㉡ 삭도운반     ㉢ 모노레일 운반     ㉣ 헬기운반

​

나. 애자장치 조립

  ① 애자장치 청소 · 점검

  ② 애자장치 조립

    ㉠ 조립장소 선정   ㉡ 소정 수량 애자연결   ㉢ 애자장치 조립   ㉣ 조립 시 유의사항  ㉤ 애자장치 금구의 볼트, 너트 취부기준

항 목	현수애자장치	내장애자장치
너트류 방향	○ 탑체 측, 전원 측 또는 내측을 향하게	○ 접지 측 금구의 너트는 탑체측,     상측을 향하도록 ○ 선로 측 금구의 너트는 내측,     상측을 향하게
소켓의 방향	○ 소켓 및 소켓링의 핀 머리부는 탑체 측,전원 측 또는 도체의 내측을 향하도록	○ 소켓 및 소켓링의 핀 머리부는     전부 위를 향하도록
기 타	○ 탑체 측, 전원 측 또는 내측을 향하게 ○ 아킹혼은 전부 탑체 측에 취부	○ 이도조정금구는 조립 시 ±0의     중립위치로 조립

​

다. 인상용 기계 및 공구 설치

  ① 권상용 윈치 설치      ② 활차 배치       ③ 애자장치 인상

​

라. 애자장치 취부

  ① 취부 일반         ② 현수애자장치 취부 순서        ③ 내장애자장치 취부 순서      ④ V련 애자장치 취부 순서

  ⑤ 아킹혼(Arcing Horn) 취부

​

4. 긴 선

​

가. 긴선 준비

​

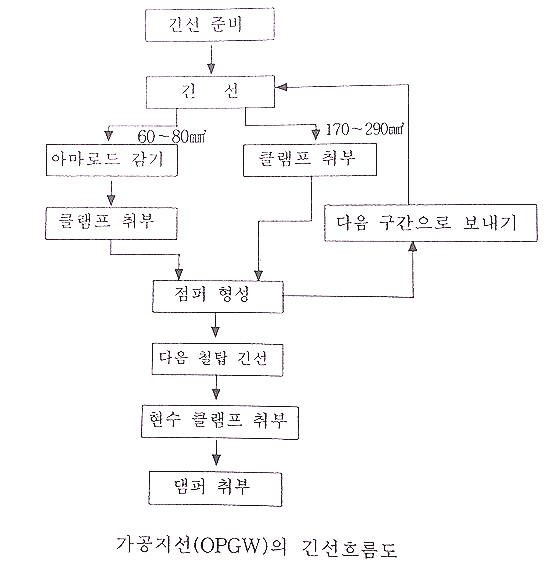

[가공지선 긴선 흐름도]





  ① 긴선 준비

  ② OPGW 긴선



  ③ 크램프 취부

  ④ 점퍼 형상



나. 전력선 긴선

  ① 긴선 계획

    ㉠ 긴선에 필요한 주요공구

       ⊙ 긴선 윈치    ⊙ 긴선용 활차    ⊙ 인상용 활차    ⊙ 이동용 활차(1륜, 2륜용)    ⊙ 캄아롱  ⊙ 어태치먼트

       ⊙ 현수용 이도조정 활차   ⊙ 전선 절단기 ⊙   전선접속용 압축기 및 다이스        ⊙ 접지용 롤러   ⊙ 전선 훅크 ⊙ 턴버클

       ⊙ 긴선 장력계 ⊙ 측량기, 이도자 ⊙ 애자 올림기 ⊙ 애자 보호기 ⊙ 스페이서 카 ⊙ 긴선용 사다리

       ⊙ 스틸 와이어, 나일론 로프,  ⊙ 줄, 브러시, 온도계 등

​

  ② 긴선 방법 결정

    ㉠ 한 방향 순차 긴선

​

[긴선 순서]

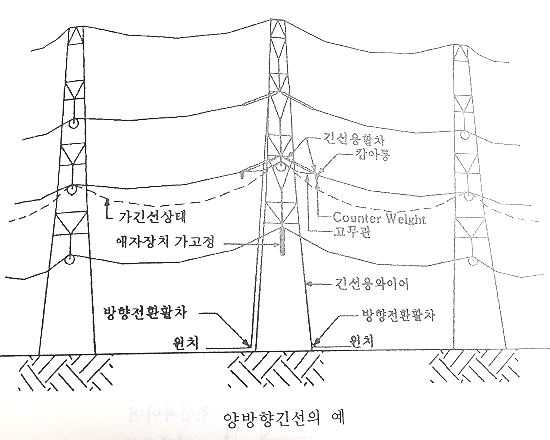

    ㉡ 양방향 긴선 공법





  ③ 철탑의 휨에 대한 대책 검토

    ㉠ 긴선 준비

      ◈ 공구의 점검

         ⊙ 긴선용 윈치와 사용 와이어, 코드 등을 점검           ⊙ 활차, 이동활차의 점검 및 수량 확인

         ⊙ 턴버클, 캄아롱, 유압압축기 점검                          ⊙ 윈치의 설치조건을 감안 위치를 선정, 정지작업

         ⊙ 내장개소의 긴선용 윈치 수량                               ⊙ 현수개소의 왼치 수량





  ㉡ 기계, 공구의 배치

    ⊙ 긴선용 윈치의 설치 위치 선정        ⊙ 근가, 진동방지, 고정와이어 강도 확인       ⊙ 방향전환 활차 배치 후 취부

    ⊙ 이동활차 조합                               ⊙ 활차 설치용 와이어 및 고정점 강도 검토

​

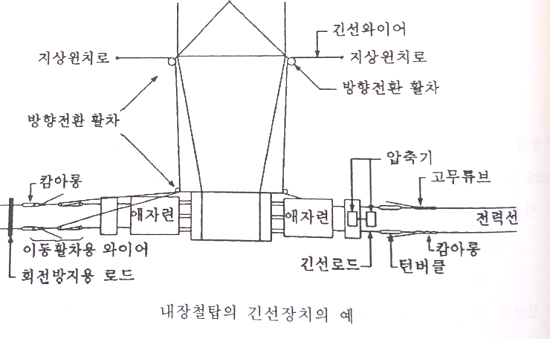

다. 내장철탑 긴선

  ① 캄아롱 취부

    ㉠ 취부위치

        ⊙ 전선 크램프 위치(절단위치)에서 2 ~ 3m 떨어진 곳에 취부위치 선정

        ⊙ 캄아롱과 크램프 위치가 근접하면 전선에 부풀음이 생기므로 적절한 거리에 취부

   ㉡ 캄아롱 취부

       ⊙ 캄아롱 본체에 전선을 삽입하고 볼트로 고정 후 쐐기를 직각으로 삽입

       ⊙ 캅아롱 본체를 잠그는 볼트는 확실히 조임

       ⊙ 쐐기 드쪽을 똑 같이 맞추어 박음

    ㉢ 전선보호조치

       ⊙ 캄아롱 손잡이 측 전선은 와이어, 이동활차로 전선에 손상을 주기 쉬우므로 고무관 등으로 보호

       ⊙ 전선의 보호 길이는 1 ~ 1.5m 정도로 함

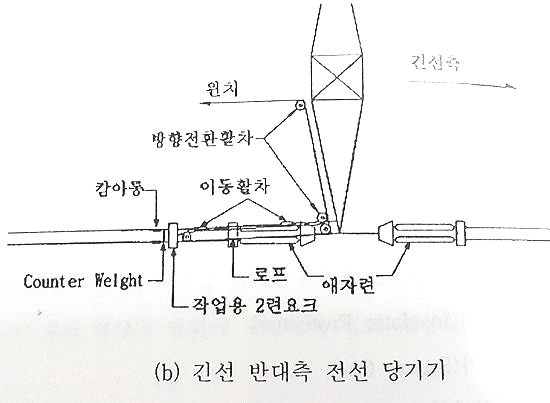

  ② 긴선 와이어 조립

  ③ 전선의 인상

  ④ 압축 인류크램프 취부

    ㉠ 취부준비

    ㉡ 압축형 인류크램프 압축



    ㉢ 압축형 인류크램프 취부

  ⑤ 이도 조정금구의 조정

  ⑥ 긴선 장치의 해체

​

라. 현수철탑 긴선

  ① 현수 크램프 취부위치 표시

  ② 전선을 달아 올림

  ③ 아마로드 취부

  ④ 아마로드의 한쪽을 감으면 애자장치의 현수 크램프에 전선을 넣고 전선표시 위치에 크램프 중심을 맞춤

  ⑤ 현수 크램프를 고정시키고 체인블럭을 되돌려 풀어줌

  ⑥ 또 다른 한쪽의 아마로드는 양손으로 전선꼬임에 맟주어 돌리면 잘 정돈 됨

  ⑦ 크램프의 금구를 끼우고 볼트 취부

  ⑧ 전선 들어 올림 장치를 해체하기 전 애자련 이동 확인

  ⑨ 들어 올림용 훅크를 전선에서 떼어내고 공구를 철탑에서 철거

​

마. 다도체 긴선

  ① 다도체 내장철탑

    ㉠ 방향 전환 활차 배치            ㉡ 가 긴선             ㉢ 긴선

  ② 다도체 현수철탑

    ㉠ 활차의 배열 바꿈               ㉡ 긴선 전 일정도체 간격이 되도록 활차 위치 조정

​

5. 점퍼선 취부

​

가. 연선식 점퍼장치

  ① 점퍼선의 길이결정

  ② 점퍼선 절단

  ③ 점퍼 소켓

  ④ 점퍼선 취부

​

나. 조립식 점퍼장치

  ① 조립식 점퍼장치 구성

  ② 운반

  ③ 점퍼장치 지상 조립

        ㉠ 조립장 점검

        ㉡ 조립가대 설치

        ㉢ 점퍼장치 조립

        ㉣ 점퍼장치 올림

            ⊙ 가공지선 암을 이용하는 방법         ⊙ 가공지선을 이용하는 방법

        ㉤ 점퍼장치 취부

            ⊙ 지지장치 부착     ⊙ 점퍼선 부착       ⊙ 충돌방지용 스페이서 설치        ⊙ 점퍼 스페이서 설치

​

다. 정리 및 조정

  ① 형태 바로잡기       ② 절연이격거리 측정       ③ 종합점검         ④ 올림장치 해체

​

6. 부속품의 취부

​가. 스페이서

  ① 스페이서 및 스페이서 댐퍼 종류

  ② 스페이서 설치

  ③ 설치 시 주의사항

  ④ 스페이서 카의 다음경간 이동

​

나 . 댐퍼의 취부

  ① 베이트 댐퍼            ② 스톡브리지 댐퍼
