송전선로 가선공법 (加線工法)

1. 개 요

​

 ▣ 가선공사는 철탑 조립공사가 완료 된 후 가공지선과 전력선을 철탑에 설치하는 작업을 말하며,

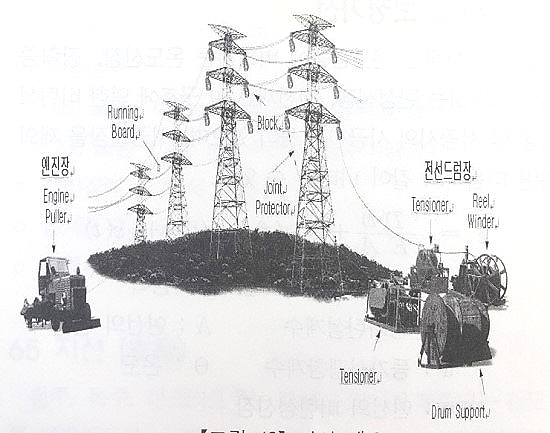

      전선을 철탑에 늘어뜨리는 연선공사와 연선 된 전선을 적정이도에 맞추어 철탑에 부착하는 긴선공사로 크게 나누며,

      이것을 공법에 따라 분류하며 다음과 같다.

​

2. 공법분류

​

가. 연선공법

  ① 선 바꿈 연선

    ▣ 메신저와이어와 전선의 접속부가 철탑의 와이어용 철재 블록에 도착했을 때 전선을 전선용 알루미늄 블록에 옮겨 접속부를

         통과시키는 방법

  ② 선 바꿈 없는 연선

    ▣ 고무 입힌 블록을 사용하거나 와이어용과 전선용이 별도로 조합되어 있는 블록을 사용하여 블록 교체없이 연선 하는 공법

​

나. 긴선공법

  ① 편향 공법 (片向 工法)

    ▣ 연선 완료 후 가 긴선한 전선의 한쪽 끝으로 부터 순차적으로 긴선을 행하는 공법으로 전선의 낭비가 적은 점이 유리하다.

  ② 양향 공법 (兩向 工法)

    ▣ 우선 절분 예정의 철탑 양측의 전선에 내장애자장치를 취부하여 절분을 한 후, 절분 된 사이의 내장철탑에서 양측의 긴선 구간

         을 동시에 긴선하는 공법으로 공사기간을 단축할 수 있다.
