스프링클러설비

1. 설비개요

1) 스프링클러설비란

물을 소화약제로 하는 자동식소화설비로서 화재가 발생한 경우에 소방대상물의 천장, 벽 등에 설치 되어 있는 스프링클러헤드에서 자동으로 물이 방사되어 냉각 및 질식효과를 통해 화재를 진압할 수 있는 소화설비이다. 초기소화에 절대적인 효과를 가지고 있으며 조작이 비교적 간편하고 안전하며, 자 동적으로 화재를 감지하여 화재경보 및 소화를 할 수 있는 설비를 말한다.

2. 적용범위

1) 설치대상 (소방시설 설치 및 관리에 관한 법률 시행령 [별표 4])

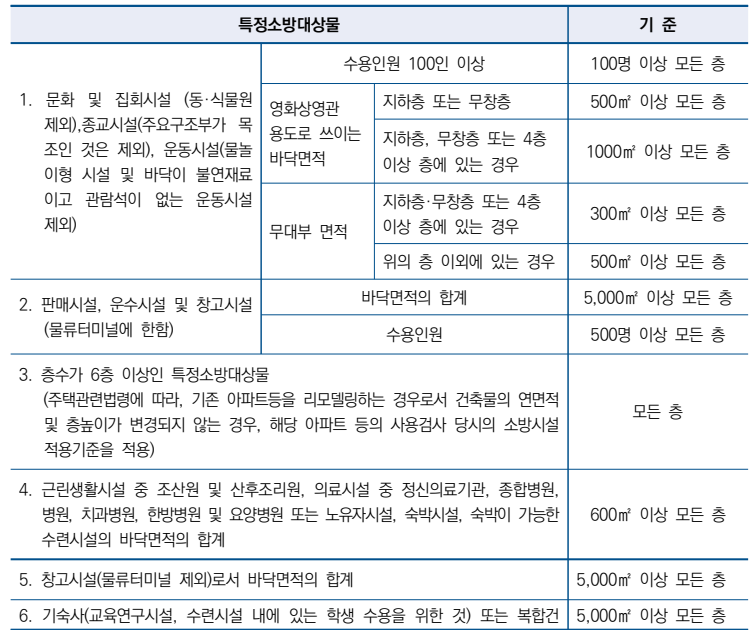

스프링클러설비 설치대상

2) 설치면제 (소방시설 설치 및 관리에 관한법률 시행령 별표4 1호 라목)

  - 위험물 저장 및 처리시설 중 가스시설, 지하구의 경우 제외

​

3. 구성요소 및 설치기준

1) 헤드

 (1) 구조

  ① 프레임(Frame)：헤드의 나사부분과 디플렉터를 연결하는 이음쇠 부분

  ② 디플렉터(Deflector)：방수되는 물을 반사시켜 주변부 여러 갈래로 나누어 주는 부분

  ③ 감열체：정상상태에서는 방수구를 막고 있으나 열에 의해서 일정한 온도에 도달하면 스스로 파괴 또는 용해되어 헤드

                      로부터 이탈됨으로써 방수구가 열려 스프링클러헤드가 작동되 도록 하는 부분으로 퓨즈블링크와 유리벌브

                       가 많이 사용됨

(2) 종류

  ① 감열체의 유무에 따른 분류

    가. 폐쇄형 스프링클러헤드：정상상태에서 방수구를 막고 있는 감열체가 일정온도에서 자동 으로 파괴·용해 또는 이탈

                                                 됨으로써 방수구가 개방되는 헤드

    나. 개방형 스프링클러헤드：감열체 없이 방수구가 항상 열려져 있는 헤드

  ② 부착방식에 따른 분류 : 방수구가 향하는 방향에 따라 구분

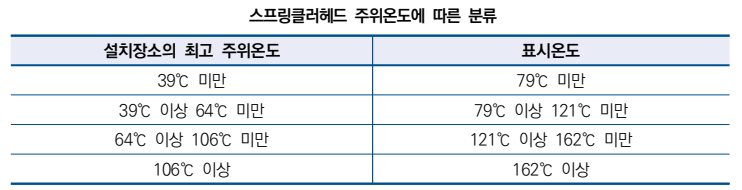

  ③ 주위온도에 따른 분류 : 폐쇄형 스프링클러헤드는 그 설치장소의 평상시 최고주위 온도에 따라 아래의 표에 따른 표시

                       온도의 것으로 설치. 단, 높이가 4m 이상인 공장 및 창고 (랙크식 포함)에 설치하는 스프링클러헤드는 그 설

                        치장소의 평상시 최고 주위온도에 관계없이 표시온 도 121℃ 이상의 것으로 설치 가능.

 (3) 방수압력 및 방수량

   기준개수의모든헤드로부터방수압(0.1MPa~1.2MPa),방수량(0.1MPa기준80L/min) 을만족할것

 (4) 스프링클러 설치장소에 따른 헤드의 기준개수

2) 수원

 (1) 저수량

  ① 폐쇄형 스프링클러헤드를 사용하는 경우：헤드 기준개수 × 1.6m³ 이상(단, 30층 이상 특정소방대상물 중 30층 이상

       ~49층 이하：헤드 기준개수 × 3.2m³ 이상,

                              50층 이상：헤드 기준개수 × 4.8m³ 이상)

       - 30층 미만 20분, 30층 이상 40분, 50층이상 60분을 기준으로 수원량 산정

          예) 아파트의 기준개수 : 10개 × 80L/min × 20min = 16,000L = 16m³

           ※ 공동주택 각 동이 주차장으로 서로 연결된 구조인 경우 주차장 부분의 기준개수는 30개 적용

  ② 개방형 스프링클러헤드를 사용하는 경우

    가. 최대 방수구역에 설치된 헤드의 개수가 30개 이하：설치헤드수 × 1.6m³ 이상

    나. 30개를 초과하는 경우：수리계산에 따를 것

  (2) 수원의 종류 및 기타 기준：옥내소화전 설비 준용(수계시스템 모두 동일)

​

3) 배관

(1) 가지배관：스프링클러헤드가 설치되어 있는 배관

① 토너먼트방식 금지 : 유체의 마찰손실이 너무 크므로 압력손실의 최소화하고 수격작용을 방지 (스프링클러와 달리 가스계소화

                                    설비의 전역방출방식은 균일한 방사를 위해 토너먼트방식 적용)

  ② 교차배관에서 분기되는 지점을 기준으로 한쪽 가지배관에 설치되는 헤드의 개수：8개 이하

(2) 교차배관：직접 또는 수직배관을 통하여 가지배관에 급수하는 배관

  ① 위치：가지배관과 수평 또는 밑에 설치

  ② 교차배관 끝에 청소구를 설치하고 나사보호용의 캡으로 마감

(3) 배관부속품, 물올림장치, 순환배관, 펌프성능시험배관은 옥내소화전설비 준용

​

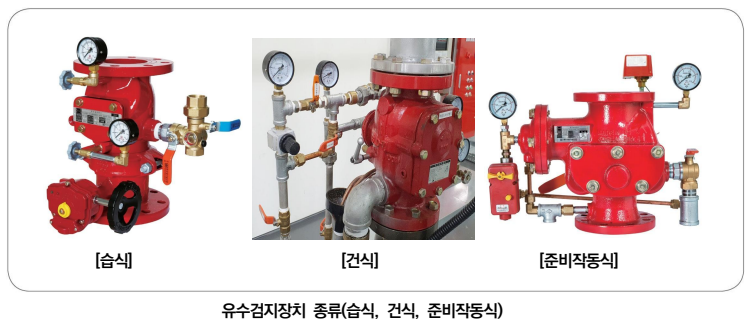

4) 유수검지장치

   배관 내의 유수현상을 자동적으로 검지하여 신호 또는 경보를 발하는 장치로서, 방식에 따라 습식, 건식, 준비작동식, 일제살수식

   으로 구분함
