옥내소화전설비 점검표 작성 요령 - 5

1. 제어반

​

● 겸용 감시·동력 제어반 성능 적정 여부(겸용으로 설치된 경우

【점검방법】

  ① 일반적으로 감시제어반과 동력제어반은 분리 설치

        (감시제어반은 수신기와 복합형으로 설치됨)

  ② 감시제어반과 동력제어반은 구분하여 설치하여야 하나, 다음의 경우에는 구분하여 설치하지 않을 수 있음

    ⊙ 비상전원 설치대상이 아닌 경우

    ⊙ 내연기관을 이용한 가압송수장치를 사용하는 경우

    ⊙ 고가수조를 이용한 옥내소화전을 사용하는 경우

    ⊙ 가압수조에 따른 옥내소화전설비를 사용하는 경우

【점검결과】 O, X

​

<감시제어반>

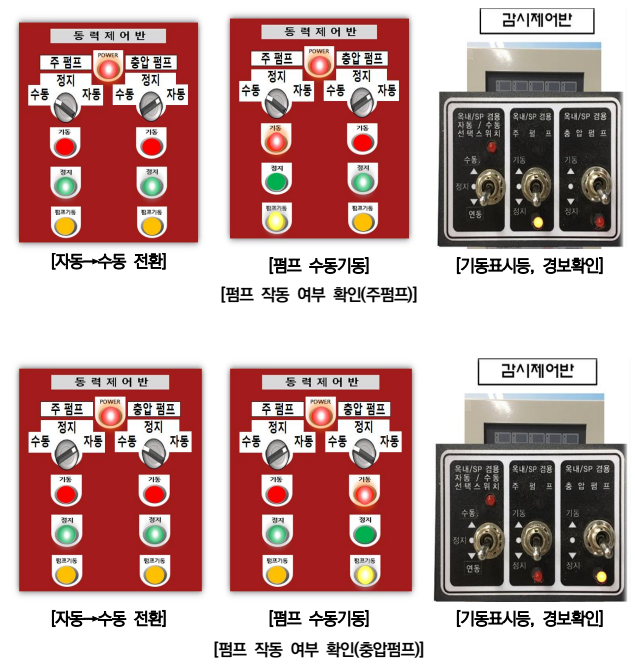

○ 펌프 작동 여부 확인 표시등 및 음향경보장치 정상작동 여부

【점검방법】

  ① 감시제어반에서 펌프 작동여부 신호 확인

  ② 펌프 자동전환 시 기동용개폐장치 작동에 따라 자동으로 동작

  ③ 펌프 수동전환 시 제어반에서 수동기동하여 작동 확인

  ④ 2006년 12월 이후 소화주펌프 기동 시 자동정지 안됨(건축허가년도에 따라 자동 정지 여부 확인 필요)



【점검결과】 O, X

​

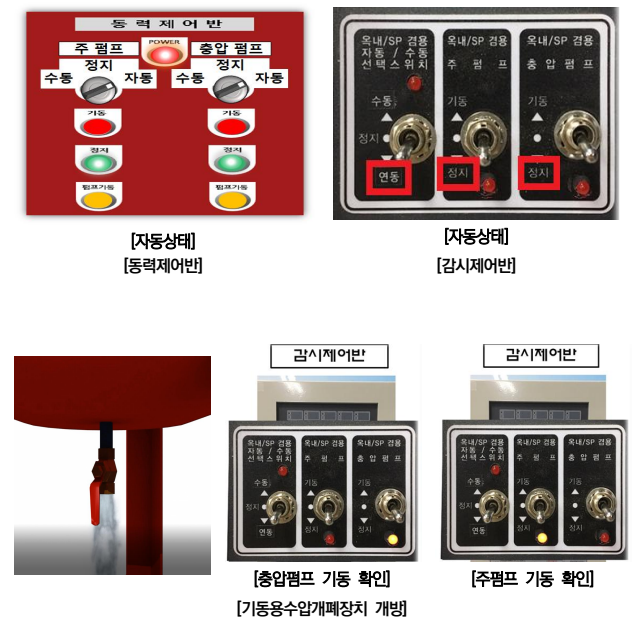

○ 펌프 별 자동·수동 전환스위치 정상작동 여부

【점검방법】

  ① 동력제어반에서 충압 및 주펌프 스위치 자동상태 확인

  ② 감시제어반에서 자동·수동 선택스위치의 원활한 전환여부 확인

  ③ 감시제어반에서 자동·수동 선택스위치를 자동으로 전환

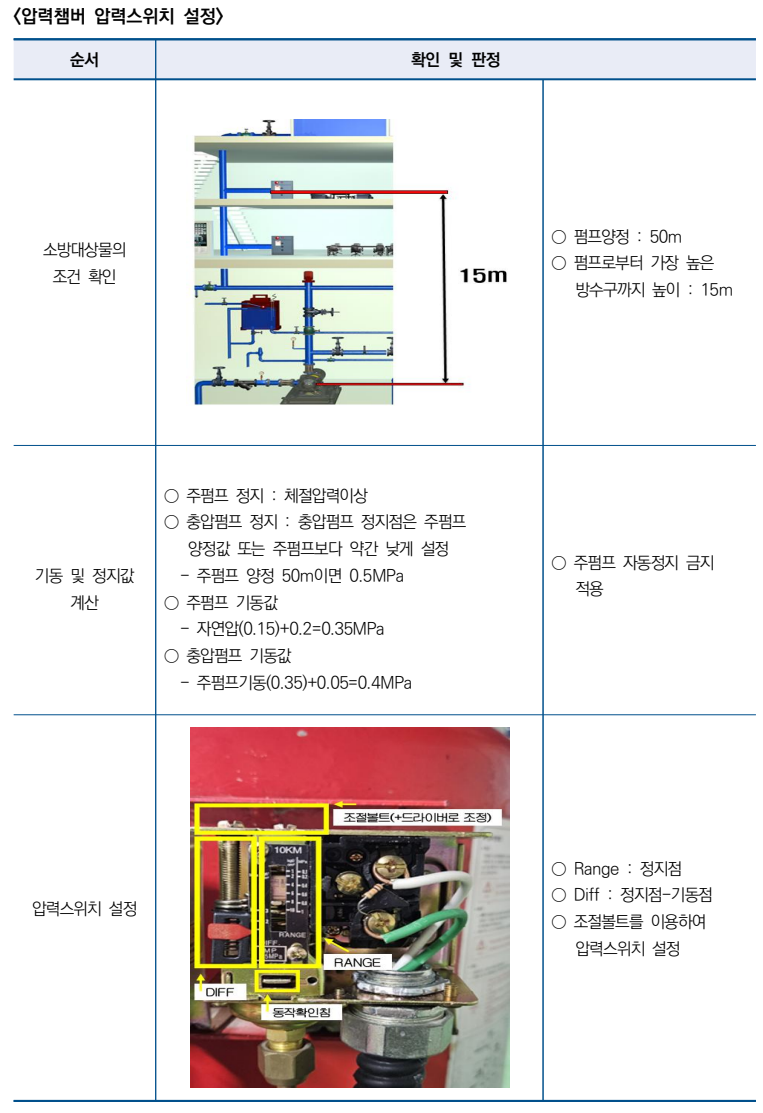

  ④ 기동용수압개폐장치 배수밸브를 개방하여 배관 내 압력 저하

  ⑤ 압력 저하에 따라 충압 및 주펌프가 기동하는지 확인





【점검결과】 O, X

​

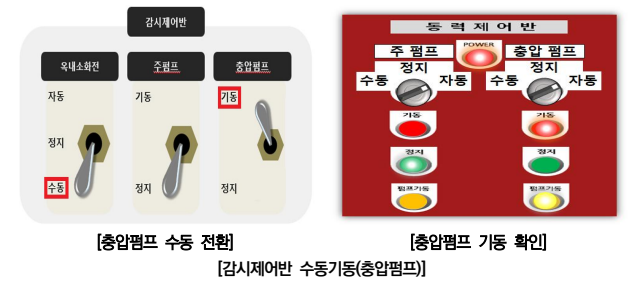

● 펌프 별 수동기동 및 수동중단 기능 정상작동 여부

【점검방법】

  ① 동력제어반에서 충압 및 주펌프 스위치 자동상태 확인

  ② 감시제어반에서 자동·수동 선택스위치를 수동으로 전환

  ③ 감시제어반에서 각 펌프를 수동기동 및 수동정지

  ④ 펌프 기동 및 정지 확인







【점검결과】 O, X

​

● 상용전원 및 비상전원 공급 확인 가능 여부(비상전원 있는 경우)

【점검방법】

   - 비상전원 표시등 설치여부 확인



【점검결과】 O, X

​

● 수조·물올림탱크 저수위 표시등 및 음향경보장치 정상작동 여부

【점검방법】

  ① 물올림탱크의 자동급수밸브 폐쇄

  ② 배수밸브를 개방하여 배수

  ③ 물올림탱크의 수위가 1/2정도 감수된 경우

  ④ 감시제어반에 저수위 표시등 음향경보(부저) 동작 확인

【점검결과】 O, X

​

○ 각 확인회로 별 도통시험 및 작동시험 정상작동 여부

【점검방법】

  ① 감시제어반의 도통시험 스위치를 누름

  ② 회로선택스위치를 1회로씩 돌려가면서 해당 회로를 확인

     * 옥내소화전설비 확인회로

    ㉠ 기동용수압개폐장치의 압력스위치 회로

    ㉡ 수조 또는 물올림수조의 감시회로

    ㉢ 급수배관에 Tamper Switch 설치된 경우 폐쇄상태 확인회로

  ③ 확인회로에 대한 정상유무 확인

【점검결과】 O, X

​

○ 예비전원 확보 유무 및 시험 적합 여부

【점검방법】

  ① 예비전원시험 스위치 누름

  ② 예비전원 정상유무 확인

    ㉠ 램프 방식 : 녹색등 점등 확인

    ㉡ 전압계 방식 : 19~29[V] 표시하는지 확인



【점검결과】 O, X

​

● 감시제어반 전용실 적정 설치 및 관리 여부

【점검방법】

  ① 다른 부분과 방화구획 여부

    - 전용실의 벽에 감시를 위한 7㎜ 이상의 망입유리(16.3㎜ 이상의 접합유리 또는 28 ㎜ 이상의 복층유리)로 된 4㎡ 미만의 붙박

      이창은 설치 가능

  ② 피난층 또는 지하 1층에 설치하여야 하나 다음의 경우는 지상 2층 또는 지하 1층 외의 지하층에 설치 가능

    ㉠ 특별피난계단이 설치되고 그 계단(부속실을 포함) 출입구로부터 보행거리 5m 이내에 전용실의 출입구가 있는 경우

    ㉡ 아파트의 관리동(관리동이 없는 경우에는 경비실)에 설치하는 경우

  ③ 비상조명등 및 급·배기설비를 설치 여부

  ④ 무선통신보조설비가 설치된 경우 유효한 통신 가능 여부

  ⑤ 면적은 감시제어반 설치 면적 외 화재 시 소방대원이 감시제어반 조작에 필요한 최소 면적 이상인지 여부



【점검결과】 O, X

​

● 기계·기구 또는 시설 등 제어 및 감시설비 외 설치 여부

【점검방법】

  감시제어반 전용실에는 기계·기구 또는 시설의 제어 및 감시설비 외 불필요한 장비나 물건이 설치되지 않은지 여부

【점검결과】 O, X

​

<동력제어반>

○ 앞면은 적색으로 하고, “옥내소화전설비용 동력제어반” 표지 설치 여부

【점검방법】

  ① 동력제어반 전면은 적색으로 표시되어 있는지 확인

     * 외함은 1.5㎜ 이상 강판 또는 동등이상의 강도 및 내열성이 있는 것

  ② “옥내소화전설비용 동력제어반” 표지 부착 확인



【점검결과】 O, X

​

<발전기 제어반>

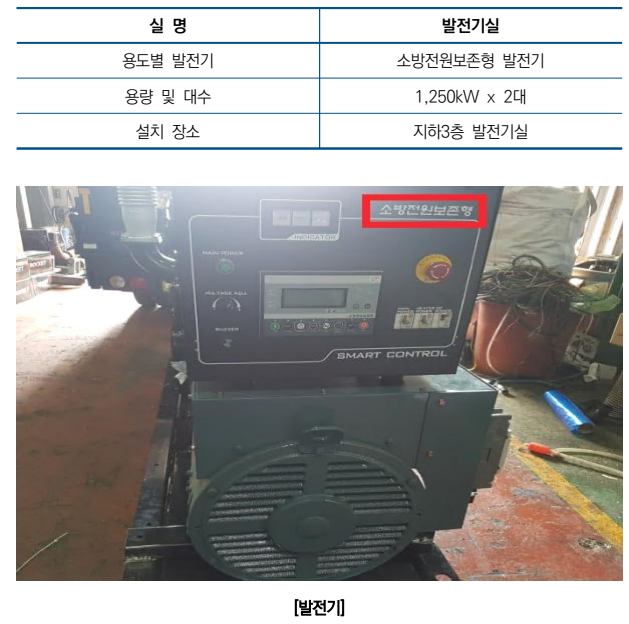

● 소방전원보존형발전기는 이를 식별할 수 있는 표지 설치 여부

【점검방법】

  ① 비상전원을 소방전원보존형 발전기로 설치한 경우 “소방전원보존형발전기”임을 확인할 수 있는 표지 설치 여부

  ② 비상전원실의 출입구 외부에는 실의 위치와 비상전원의 종류를 식별할 수 있도록 표지판을 부착

    ⊙ 소방전용 발전기: 소방부하용량을 기준으로 정격출력용량을 산정하여 사용하는 발전기

    ⊙ 소방부하 겸용 발전기: 소방 및 비상부하 겸용으로서 소방부하와 비상부하의 전원용량을 합산하여 정격출력용량을 산정하여

         사용하는 발전기

    ⊙ 소방전원 보존형 발전기: 소방 및 비상부하 겸용으로서 소방부하의 전원용량을 기준으로 정격출력용량을 산정하여 사용하는

         발전기





【점검결과】 O, X

​

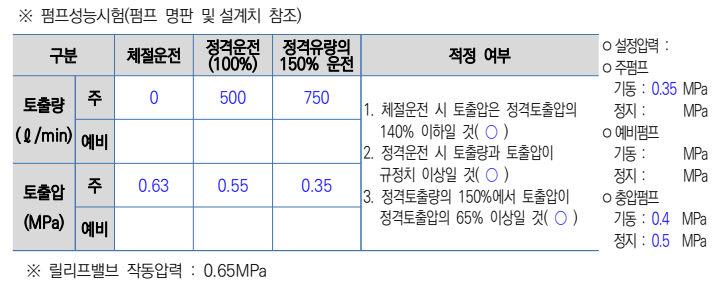

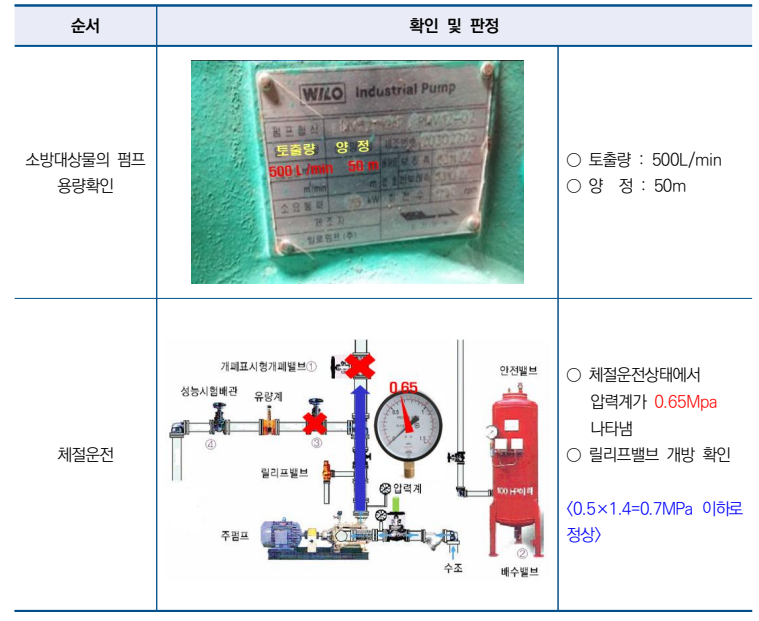

<펌프성능 시험표 작성관련 : 예비펌프는 주펌프와 동일하게 작성>
