설비보전기사 실기 작업형 구성도

설비보전기사 작업형 시험장이 낯설 수가 있다.

시험 보기 전에 작업장의 대략적인 구성을 보면 시험 보는데 도움이 될 듯 하다.

​

1. 공기압 회로 구성 작업대

  ▣ 공기압 회로는 전기회로 구성은 복잡하지만 설비구성은 간단하다.

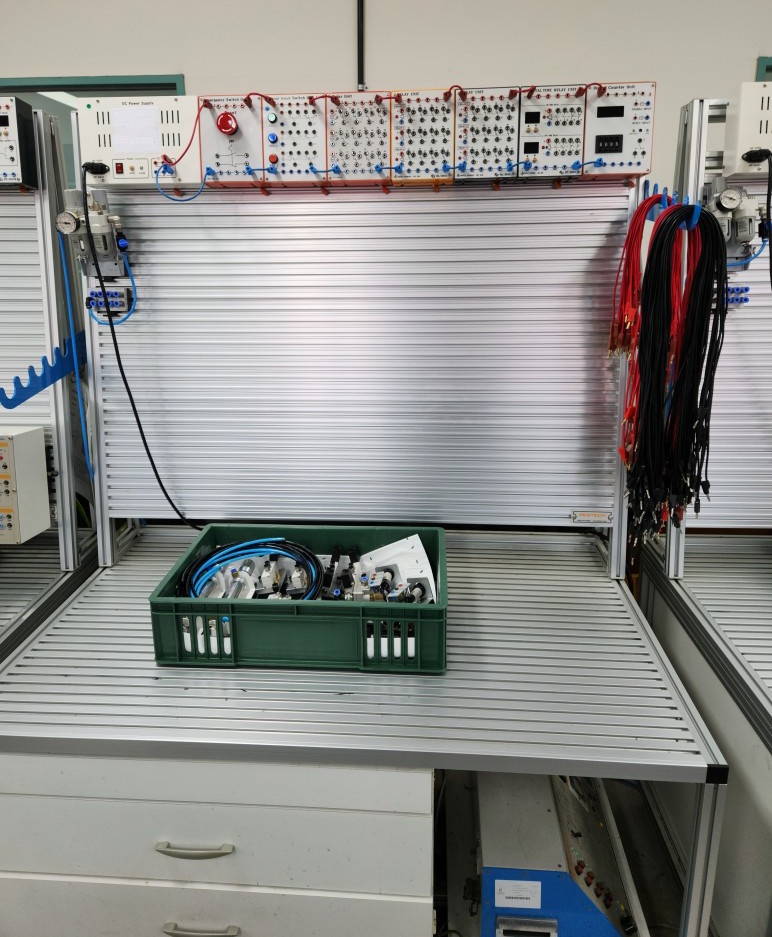

▣ 설비 보전 기사 공기압 작업대는 이렇게 준비되어 있을 것이다.

     전기회로 구성을 위한 작업대에 공기 튜브와 감지기, 솔레노이드 등이 박스에 담겨져 있다.

     공기압 회로는 기구가 많지 않다.



▣ 기구들이 담겨진 박스이다. 실린더, 리밋 스위치, 근접 스위치, 공기 튜브, 유량제어 밸브 등이 담겨져 있다.

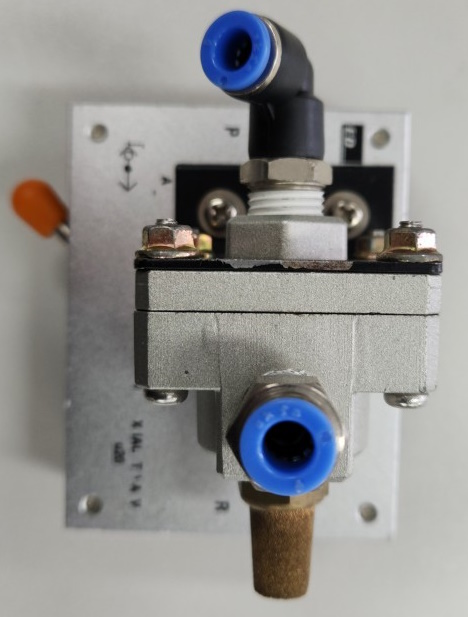

체크 밸브이다.

​

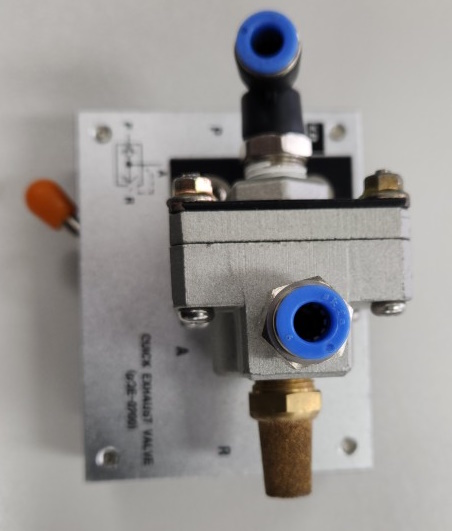

급속 배기 밸브이다.

​

2. 유압 회로 구성 작업대

  ▣ 유압 회로는 기구, 부품 구성이 복잡하나 전기회로 구성은 단순하다.

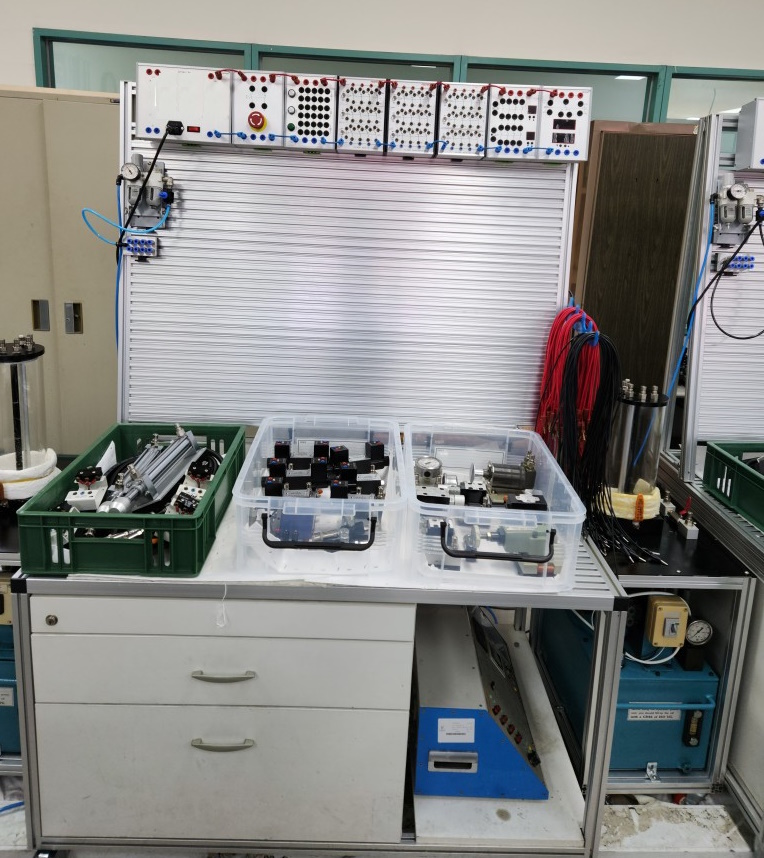

▣ 작업대 구성은 이렇게 구성되어 있다.

  ⊙ 전기회로 구성대 앞에 박스가 3개가 놓여져 있다.

  ⊙ 박스에는 실린더, 유압 배관이 들어 있고

  ⊙ 방향 제어밸브, 압력 제어 밸브 등이 들어 있고

  ⊙ 솔레노이드 등이 담겨져 있다.

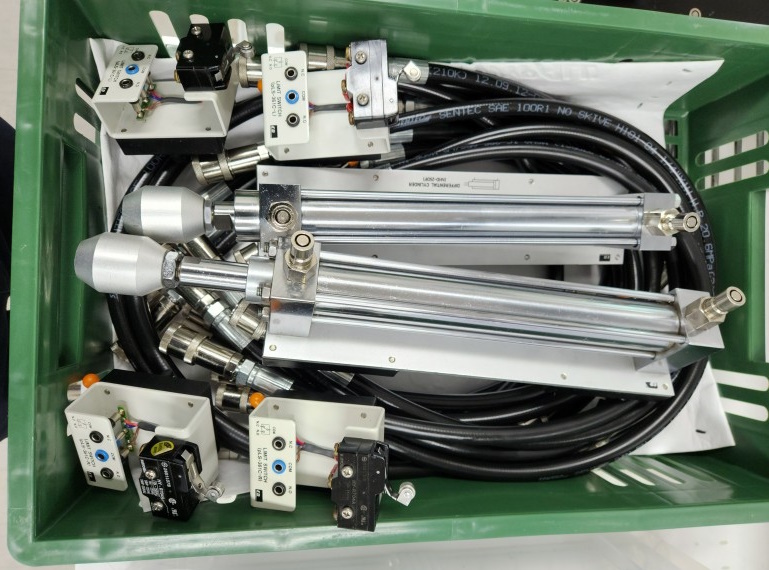

▣ 유압 실린더와 배관 그리고 리밋스위치가 담겨져 있다.

​

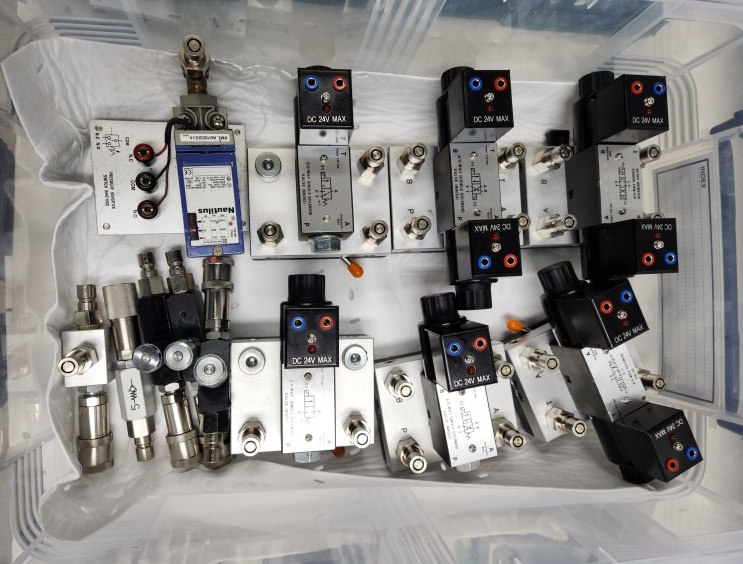

▣ 방향 제어밸브가 담겨져 있다. (4포트 3위치 23개, 4포트 2위치 편솔 2개, 3포트 2위치 밸브 등이 보인다.

​

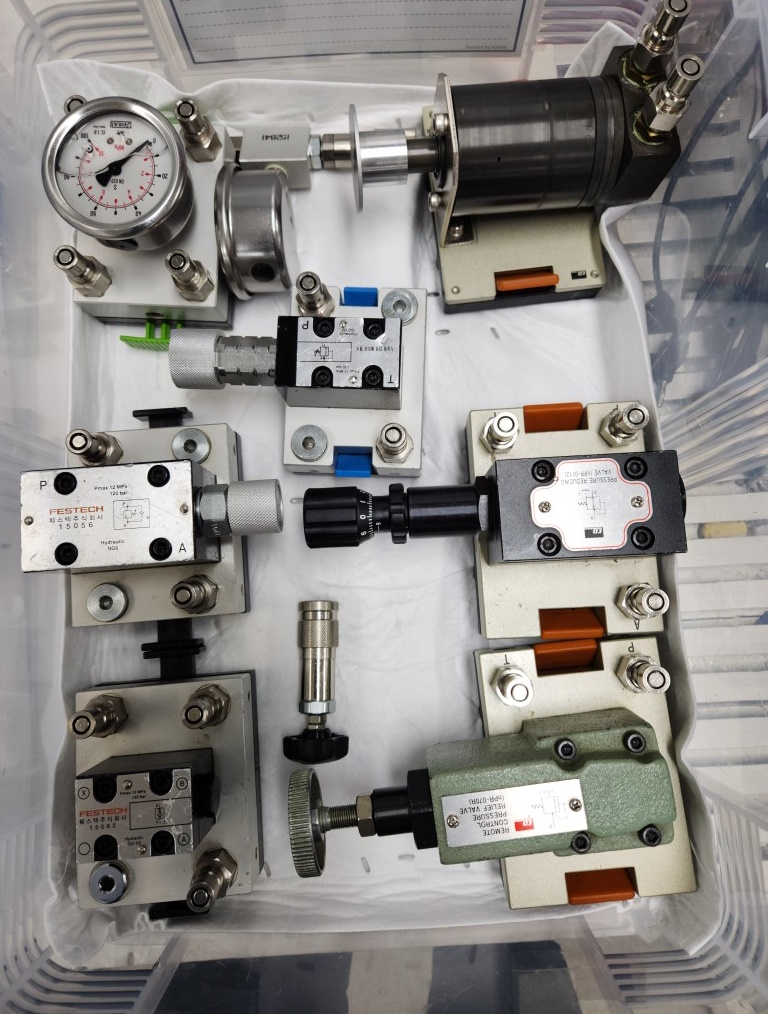

▣ 압력계통 부품들이다. 릴리프 밸브, 압력계, 카운터 밸런스 밸브, 감압밸브 등이 보인다.

​
