전기 유압 회로 설계 및 구성 작업 문제 14 - 설비보전기사

1. 요구사항

  ▣ 지급된 재료 및 시설을 사용하여 아래 작업을 완성하시오.

  ▣ 작품을 제출한 후에는 재작업을 할 수 없음을 유의하여 작업하시오.

​

가. 유압 기기 배치

  ① 유압 회로도와 같이 유압 기기를 선정하여 고정판에 배치하시오. (단, 유압 기기는 수평 또는 수직 방향으로 수험자가

       임의로 배치하고, 리밋 스위치는 방향성을 고려하여 설치하시오.)

  ② 유압 호스를 적절한 길이로 절단 및 사용하여 기기를 연결하시오. (단, 유압 호스가 시스템 동작에 영향을 주지 않도록

       정리하시오.)

  ③ 유압 공급 압력은 4 ± 0.2 MPa로 설정하시오.

  ④ 작업이 완료된 상태에서 유압을 유압유의 누설이 발생화지 않도록 하시오.

​

나. 유압 회로 설계 및 구성

  ① 전기 회로도 중 오류 부분은 수험자가 정정하여 기본 제어 동작을 만족하도록 시스템을 구성하시오. (단, 릴레이의

       개수가 증가되거나 감소되지 않도록 작업하시오.)

  ② 응용 제어 동작을 만족하도록 시스템을 변경하시오.

  ③ 전기 배선은 전원의 극성에 따라 +24V는 적색, -0V는 청색 (또는 흑색)의 리드선을 구별하여 사용하시오.

  ④ 작업이 완료된 상태에서 전원을 투입했을 때 쇼트가 발생하지 않도록 하시오.

  ⑤ 지정되지 않은 누름 버튼 스위치는 자동 복귀형 스위치를 사용하시오. (단, 비상정지 스위치 등 해제 동작이 필요한

       스위치는 유지형 스위치를 사용할 수 있습니다.)

  ⑥ 모든 동작은 전원을 유지한 상태에서 재동작이 가능하도록 회로를 구성화시오.

​

2. 수험자 유의사항

 ※ 다음의 유의사항을 고려하여 요구사항을 완성하시오.

  ① 시험 시작 전 장비 이상 유무를 확입합니다.

  ② 시험 중 반드시 시험 감독 위원의 지시에 따라야 하며 시험 시간 동안 시험 감독위원의 지시가 없는 한 시험장을 임의

       로 이탈할 수 없습니다.

  ③ 시험에 필요한 기기 이외의 부품이나 장비에 임의로 접촉하지 않도록 주의하시기 바랍니다.

  ④ 유압 호스의 제거는 공급 압력을 차단한 후 실시하시기 바랍니다.

  ⑤ 전기 연결의 합선시 즉시 전원 공급 장치의 전원을 차단하시기 바랍니다.

  ⑥ 액추에이터의 작동 부분에는 전선 및 호스가 접촉되지 않도록 주의하여야 합니다.

  ⑦ 수험자는 작업이 완료되면 시험 감독위원의 확인을 받아야 하고, 시험 감독위원의 지시에 따라 동작시킬 수 있어야

       합니다. (단, 평가 시 전원이 유지된 상태에서 2회 동작 시도하여 동일하게 정상 동작이 되어야 하며, 1회만 동작하고

       2회째 시도 시 정상적으로 동작하지 않으면 인정하지 않습니다.)

  ⑧ 기본 제어 동작을 완성하고 반드시 시험감독위원의 평가를 받은 후 응용제어 동작을 수행하여야 합니다.

  ⑨ 평가 종료 후 작업한 자리의 부품을 정리하여 모든 상태를 초기 상태로 정리하시기 바랍니다.

  ⑩ 다음 사항은 실격에 해당하여 채점 대상에서 제외합니다.

    ㉠ 수험자 본인이 수험 도중 시험에 대한 기권 의사를 표현하는 경우

    ㉡ 실기시험 과정 중 1개 과정이라도 불참한 경우

    ㉢ 시설 · 장비의 조작 또는 재료의 취급이 미숙하여 위해를 일으킬 것으로 시험감독위원 전원이 합의하여 판단한 경우

    ㉣ 시험감독위원의 지시에 불응한 경우

    ㉤ 기본 제어 동작을 시험 감독위원에게 확인 받지 않고 다음 작업을 진행한 경우

    ㉥ 설비보전기사 실기 과제 중 한 과제라도 응시하지 않은 경우

    ㉦ 설비보전기사 실기 과제 "전기 공기압 회로 설계 및 구성 작업, 전기 유압회로 설계 및 구성 작업" 중 하나라도 0점인

         과제가 있는 경우

    ㉧ 작업을 수험자가 직접 하지 않고 다른 사람으로 부터 도움을 받아 작업을 할 경우

    ㉨ 시험 중 타인과 대화를 하거나 다른 수험자의 작품을 고의적으로 모방하는 경우

    ㉩ 시험 중 휴대폰을 사용하거나 인터넷 및 네트워크 환경을 이용할 경우

    ㉪ 시험 중 시험감독위원의 지시 없이 시험장을 이탈한 경우

    ㉫ 시험장 물품을 시험감독위원의 허락없이 반출한 경우

    ㉬ 본인의 지참공구 외에 타인의 공구를 빌려서 사용한 경우

    ㉭ 지급된 재료 이외의 재료를 사용한 경우

    ㉮ 시험시간 내에 작품을 제출하지 못한 경우

    ㉯ 기본 제어 동작을 공기압 회로도와 기능이 상이한 기기로 구성하거나 기기를 누락 하여 구성한 경우

    ㉰ 기본 제어 동작이 문제와 일치하지 않는 작품

​

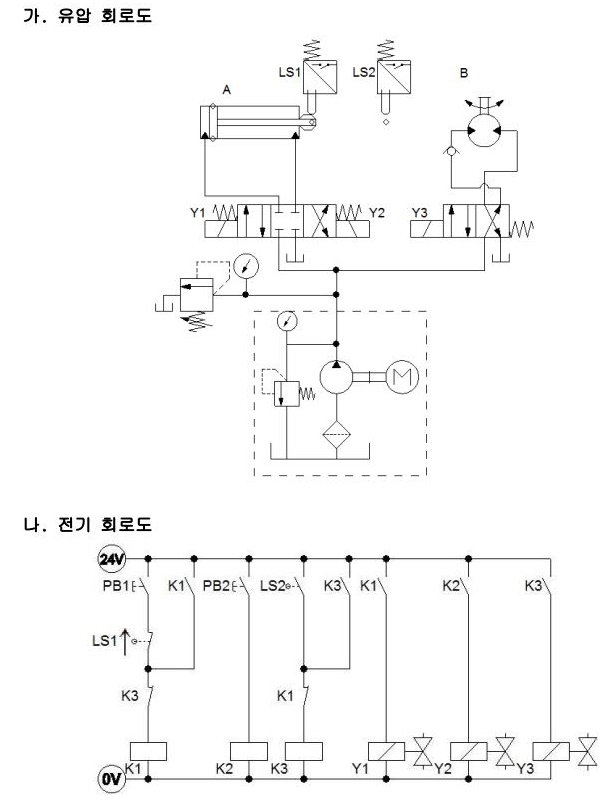

3. 도면

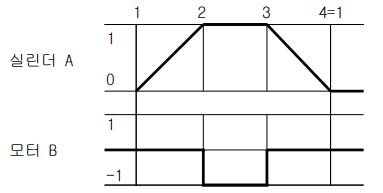

다. 기본제어동작

  ① 초기상태에서 PB2(유지형 스위치 가능)를 ON하면 램프 1이 점등되고, PB2를 해제 (OFF)하면 램프 1이 소등됩니다.

       시작스위치(PB1)를 ON-OFF하면 실린더 A가 전진하고 실린더 A가 전진 완료 후 유압모터 B가 회전합니다. PB2를

        ON하면 램프 1 점등, 실린더 A 후진, 유압모터 정지가 동시에 이루어집니다. 작동이 완료되면 PB2를 해제(OFF)하여

        초기상태로 되어야 합니다.



라. 응용 제어 동작

 ※ 기본제어동작을 다음 조건과 같이 변경하시오.

  ① 비상정지 스위치(유지형 스위치 가능) 및 기타 부품을 추가하여 다음과 같이 동작되도록 합니다.

    ㉠ 기본제어동작 상태에서 비상정지 스위치(PB3)를 한번 누르면(ON) 동작이 즉시 정지되어야 합니다.

    ㉡ 비상정지 스위치가 동작 중일 때는 작업자가 알 수 있도록 램프 2가 점등되고, 비상정지 스위치를 해제하면 램프 2가

         소등됩니다.

    ㉢ PB2를 이용하여 시스템을 초기화합니다.

    ㉣ 시스템이 초기화된 이후에는 기본제어동작이 되어야 합니다.

  ② 실린더 A의 전진속도는 meter-out, 유압모터 B의 회전속도는 meter-in 방법에 의해 조정할 수 있게 유압 회로도를 변경

       합니다.

​

【 문제 풀이 】​

​

1. 기본 제어 동작

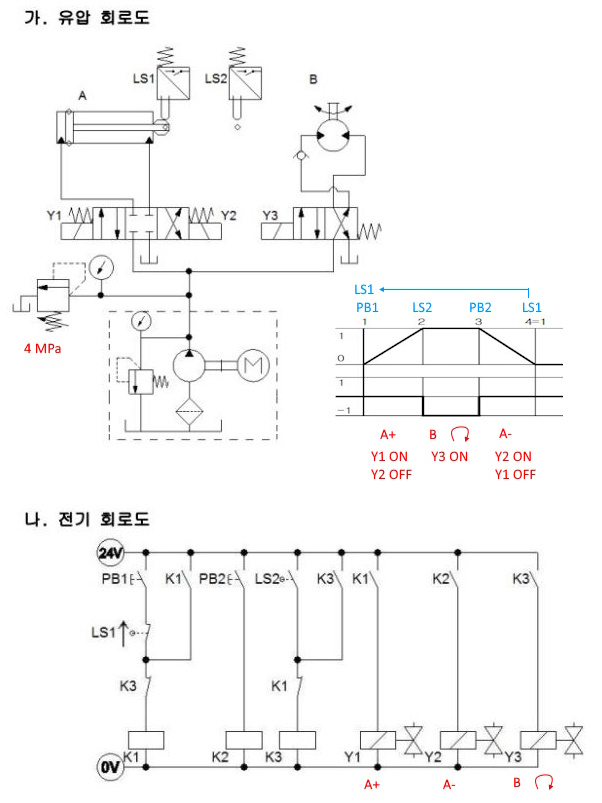

기본 제어 동작의 회로 오류를 확인하기에 앞서 변위 단계 선도에 단계별 동작 상황과 시작신호를 표기하고 제어 회로에는 알기 쉬운 부분인 솔레노이드에 동작 상황을 표기한다.

또한 릴리프 밸브의 압력 조절장치를 조정하여 압력을 4 MPa로 설정한다.





이제 단계별 동작 상황을 파악하기에 앞서 초기 상황을 확인해 보자.

초기 상황은 LS1↑은 유압회로와 적합하게 눌려져 있다. 릴레이 코일 K1 ~ K3는 전원선과 a접점으로 연결되어 있어 모두 소자된 상태이다. 솔레노이드 밸브 Y1 ~ Y3도 a접점으로 연결되어 있어 모두 OFF 상태에 있다.

​

이제 단계별로 제어 동작을 확인하면서 회로상 오류를 찾아 보도록 하자.

​

첫번째 단계, 시작 신호 버튼 PB1을 누르면 LS1↑과 릴레이 K3 a접점은 붙어 있으므로 릴레이 코일 K1이 전원선과 연결되어 여자되고 릴레이 코일 K1이 여자되면 K1 a접점으로 자기유지 하고 솔레노이드 밸브 Y1을 전원선과 연결하여 ON시켜 실린더 A를 전진시킨다. 이때 복동 솔레노이드 밸브 Y2는 OFF 상태이므로 동작에 문제가 없다. 또한 릴레이 K1 b접점으로 릴레이 코일 K3의 자기 유지를 해제하도록 구성되어 있는데 무엇인가 문제가 있는 것 같다. 릴레이 코일 K3는 다음 단계 동작이므로 K1 b접점을 K2 b접점으로 바꾸어야 한다.

​

두번째 단계, 실린더 A가 전진을 하여 리밋 스위치 LS2를 누르면 K2 b접점은 붙어 있으므로 릴레이 코일 K3 가 전원선에 연결되어 여자되고 릴레이 코일 K3가 여자되면 K3 a접점으로 자기유지되고 솔레노이드 밸브 Y3을 전원선과 연결하여 ON시켜 유압 모터 B를 회전시킨다. 또한 릴레이 K3 b접점으로 첫번째 릴레이 코일 K1의 자기유지를 해제시키는 것으로 되어 있는데 변위단계 선도상 릴레이 코일 K2가 여자될 때 자기유지를 해제시키므로 K3 b접점을 K2 b접점으로 바꾸어야 한다.

​

세번째 단계, PB 2를 누르면 램프 1이 점등하고 릴레이 코일 K2가 전원선에 연결되어 여자되고 릴레이 코일 K2가 여자되면 릴레이 K2 b접점으로 릴레이 코일 K3 를 소자시켜 K3 a접점으로 솔레노이드 밸브 Y3와 전원선을 차단하여 OFF시켜 유압모터 B를 정지시키고 릴레이 K2 b접점으로 첫번째 릴레이 코일 K1을 소자시켜 솔레노이드 Y1을 OFF시킴과 동시에 릴레이 K2 a접점으로 솔레노이드 밸브 Y2를 ON시켜 실린더 A를 후진시킨다. 동작에 이상이 없다.

​

마지막 초기화는 PB2를 다시 누르면 릴레이 코일 K2가 소자되어 릴레이 K2 b접점이 붙어 초기 상태로 되돌아 간다.

​

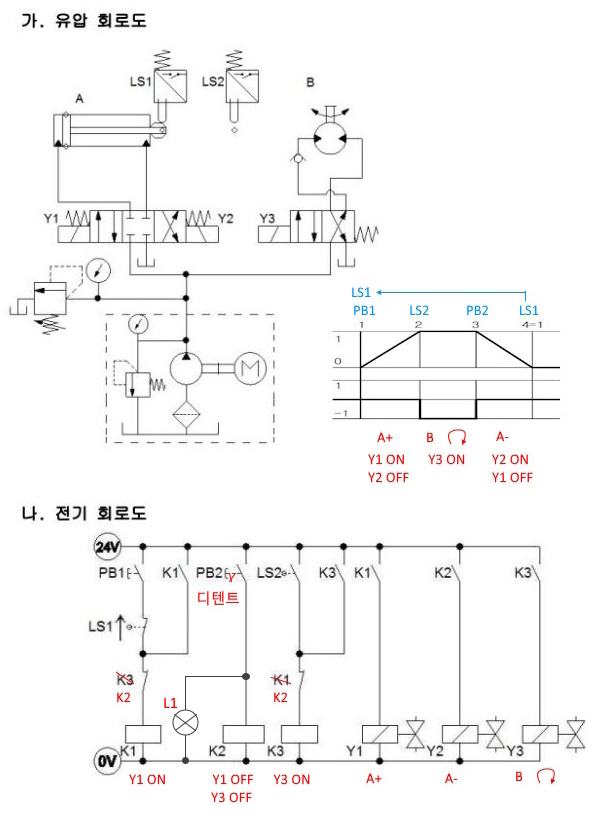

이상의 내용을 회로도에 표기하면 다음과 같다.

2. 응용 제어 동작

 ※ 기본제어동작을 다음 조건과 같이 변경하시오.

  ① 비상정지 스위치(유지형 스위치 가능) 및 기타 부품을 추가하여 다음과 같이 동작되도록 합니다.

    ㉠ 기본제어동작 상태에서 비상정지 스위치(PB3)를 한번 누르면(ON) 동작이 즉시 정지되어야 합니다.

    ㉡ 비상정지 스위치가 동작 중일 때는 작업자가 알 수 있도록 램프 2가 점등되고, 비상정지 스위치를 해제하면 램프 2가

         소등됩니다.

    ㉢ PB2를 이용하여 시스템을 초기화합니다.

    ㉣ 시스템이 초기화된 이후에는 기본제어동작이 되어야 합니다.

  ② 실린더 A의 전진속도는 meter-out, 유압모터 B의 회전속도는 meter-in 방법에 의해 조정할 수 있게 유압 회로도를 변경

       합니다.

​

[풀이]

​

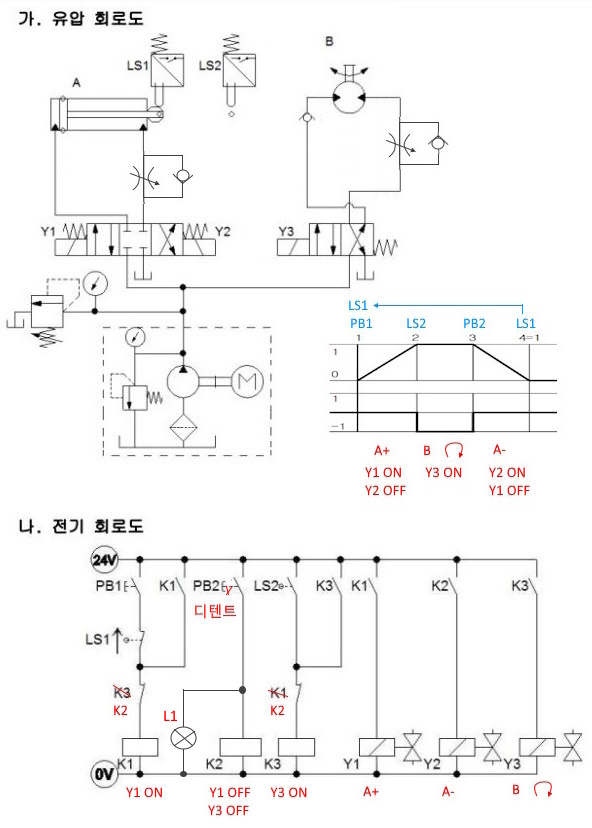

응용 제어 동작은 먼저 유압회로의 기계적인 동작을 구성하도록 한다.

  ② 실린더 A의 전진속도는 meter-out, 유압모터 B의 회전속도는 meter-in 방법에 의해 조정할 수 있게 유압 회로도를 변경

       합니다.

를 구성하여 봅시다.

다음으로

  ① 비상정지 스위치(유지형 스위치 가능) 및 기타 부품을 추가하여 다음과 같이 동작되도록 합니다.

    ㉠ 기본제어동작 상태에서 비상정지 스위치(PB3)를 한번 누르면(ON) 동작이 즉시 정지되어야 합니다.

    ㉡ 비상정지 스위치가 동작 중일 때는 작업자가 알 수 있도록 램프 2가 점등되고, 비상정지 스위치를 해제하면 램프 2가

         소등됩니다.

    ㉢ PB2를 이용하여 시스템을 초기화합니다.

    ㉣ 시스템이 초기화된 이후에는 기본제어동작이 되어야 합니다.

를 구성하여 보자.

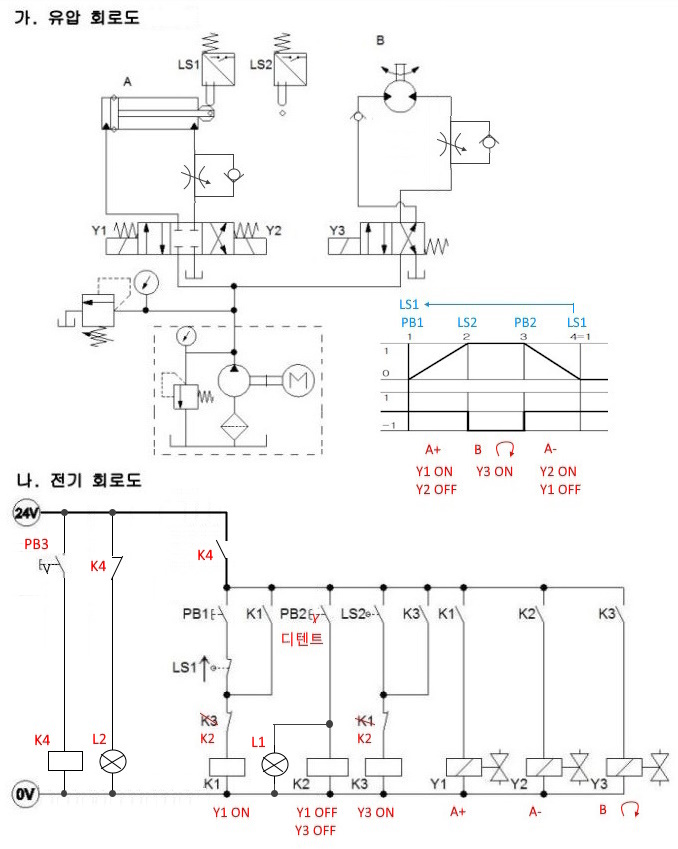

이 회로구성은 비상 전원선을 설정하고 비상 스위치 (유지형)을 누르면 전원이 차단되고 램프가 설정되도록 하고 해제하면 램프가 소등되도록 하는 기본적인 비상정지 회로이다.

또한 PB2를 누르면 초기화되는 부분은 이미 기본회로에서 구성되어 있기 때문에 별도로

구성할 필요는 없다. 이러한 내용 반영하여 회로를 구성하면 다음과 같다.



[작업시 유의사항]

  ① 체크밸브의 방향에 유의한다.

  ② 리밋 스위치 LS1은 a접점이다.

  ③ PB2와 PB3은 자기 유지형, 즉 디텐트 스위치이다.

  ④ 한 방향 유량 제어 밸브의 위치와 방향에 유의한다.

​
