압력의 종류
◈ 정압 (Static Pressure) : Ps
◈ 동압 (Velocity/Dynamic Pressure) Pd
◈ 전압 (Total Pressure) Pt
정압 : Ps : Static Pressure
정압은 유체의 흐름에 평행인 물체의 표면에 유체가 수직으로 그 관벽을 미는 압력을 말하며 관표면에 수직 Hole을 통해 측정한다. 정압은 베르누이 방정식에서 일반적으로 말하는
압력을 지칭하는 것으로 전압, 동압과 구분하기 위해 부르는 압력을 말한다.
동압 : Pd : Dynamic Pressure, Velocity Pressure
동압은 속도에너지를 압력에너지로 환산한 값을 말한다.
흐르는 유체가 어떤 물체에 부딛쳐 속도가 "0"이 되었을 때 속도에너지가 그 물체에 작용하는 압력(힘)을 말한다.

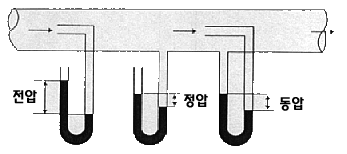

위 그림에서 동압은 전압에서 정압을 뺀 차압을 말한다.
여기서 Pd : 동압[Pa, N/㎡], ρ : 밀도[㎏/㎥], g : 중력가속도 [m/s2],
γ : 비중량 [㎏f/㎥]
전압 : Pt : Total Pressure
전압은 정압과 동압의 절대압의 합을 말한다.
Pt = Ps + Pd
