[참고] 물분무소화설비 수원의 양

  ▣ 수원의 양 Q =  A · D · T [㎥]

     여기서 ,   Q : 수원의 양 [㎥]

                     A : 방호면적 [㎡]

                     D : 설계유량 [㎥/min, ℓ/min]

                     T : 방수시간 20 [min] : 소방대 출동시간

        ※ D값 : 큰절 (컨베이어밸트, 절연유봉입변압기) : 10원

                      특수강도 (특수가연물) : 10원

                      케찹(케이블트레이, 덕트) : 12원

                     주차비 (주차장, 차고) : 20원

           ◈ 특차 (특수가연물, 차고) : 제한규정 50 ㎡

​

1. 바닥면적이 150 ㎡ 인 어느 차고에 물분무소화설비를 설치하였다. 송수펌프의 토출량 [㎥/min]과 수원의 저수량 [㎥]은

    얼마인지 구하시오. [4점] ★★★★★

      가. 송수펌프의 토출량                나. 수원의 저수량

   [문제풀이]

     가. 송수펌프의 토출량

           Q = A · D = 150 ㎡ × 20 [ℓ/min · ㎡] = 3,000 [ℓ/min] = 3 [㎥/min]

     나. 수원의 저수량

           Q = A · D · T = 150 ㎡ × 20 [ℓ/min · ㎡] × 20[min] = 60,000 [ℓ] = 60 [㎥]

[해설] 물분무 소화설비의 수원의 양

​

2. 바닥면적이 100 ㎡인 어느 주차장에 물분무 소화설비를 설치하려고 한다. 수원의 저수량 [㎥]을 구하시오. [3점]

       ★★★★★

[문제풀이]

     수원의 양 : A · D · T = 100 ㎡ × 20 ℓ/min · ㎡ × 20 min = 40,000 ℓ = 40 ㎥

[해설] 물분무소화설비 수원의 양

  가. 물분무헤드 1개당 분당 방사량 [ℓ/min]을 구하시오.

  나. 방출계수 K값을 구하시오.

  다. 총 저수량 [㎥]을 구하시오.

[문제풀이]

  가. 헤드 1개당 분당 방사량 [ℓ/min]

        전체 헤드 방사량 Q = A · D = 100 [㎡] × 10 [ℓ/min · ㎡] = 1,000 [ℓ/min]

        헤드 1개당 방사량 Q1 = Q / 8개 = 1,000 [ℓ/min] / 8개 = 125 [ℓ/min]

  나. 방출계수 K값​

   다. 총 저수량 [㎥]

        Q = A · D · T = 100 ㎡ × 10 ℓ/min · ㎡ × 20 min = 20,000 [ℓ] = 20 [㎥]

​

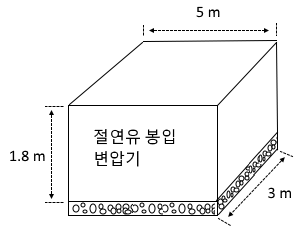

4. 그림과 같이 바닥면이 자갈로 되어 있는 절연유 봉입변압기에 물분무소화설비를 설치하려고 한다. 물분무 소화설비의

     화재안전기준을 참조하여 각 물음에 답하시오. [6점]   ★★★★★

   가. 소화펌프의 최소 토출량 [ℓ/min]을 구하시오.

   나. 필요한 최소 수원의 양 [㎥]을 구하시오.

   다. 다음은 고압의 전기기기가 있는 장소의 물분무 헤드와 전기기기의 이격거리 기준이다.  표를 완성하시오.

[문제풀이]

 ※ 표면적 [㎡]

   ▣ 물분무소화설비 : 표면적 (바닥면적 제외 : 5면)

   ▣ 이산화탄소 소화설비 국소 방출 방식

     ⊙ 면적식 : 방호대상물의 표면적 × 13 × (1.4 or 1.1)

  ※ 이산화탄소 소화설비는 위 면(1면)만 대상이 된다.

​

 가. 소화펌프의 최소 토출량 [ℓ/min]

      토출량 Q = A · D =[ (3×5)+(5×1.8)×2+(3×1.8)×2] ㎡ × 10 ℓ/min·㎡  = 438 [ℓ/min]

 나. 필요한 최소 수원의 양 [㎥]

      수원의 양 Q = A · D · T = 438 [ℓ/min] × 20 [min] = 8,760 [ℓ] = 8.76 [㎥]

 다. 표 작성 : ① 70 ② 210

      ※ 표 보는 법

        ⊙ 끝자리 반올림 66 → 70

                                    77 → 80

                                    110 → 110

                                    154 → 150

                                    220 → 210

                                    275 → 260

​

5. 바닥면이 자갈로 되어 있는 절연유 보입 변압기에 물분무 소화설비를 설치하려고 한다. 물분무 소화설비의 화재안전기

     준을 참조하여 각 물음에 답하시오. (단, 절연유 봉입 변압기는 가로 5 m, 폭 3m, 바닥면에서 높이 1.9 m, 바닥면에서

     갈 높이는 0.4 m 이다.)   [8점] ★★★★★

  가. 소화펌프의 최소 토출량 [ℓ/min]

       Q = A · D =[ (3×5)+(5×1.5)×2+(3×1.5)×2] ㎡ × 10 ℓ/min·㎡ = 390 [ℓ/min]

  나. 필요한 최소 수원의 양 [㎥]

       Q = A · D · T = 390 [ℓ/min] × 20 [min] = 7,800 [ℓ] = 7.8 [㎥]

[해설] 물분무 소화설비

  ▣ 소화펌프의 최소 토출량

​

6. 다음 표는 고압의 전기기기가 있는 장소의 물분무헤드의 이격거리이다. 빈칸에 알맞은 답을 쓰시오. [5점] ★★★★★

[답안작성]

    ① 80          ② 150          ③ 180          ④ 210             ⑤ 260

  ※ 표 보는 법

     ⊙ 끝자리 반올림 66 → 70

                                 77 → 80

                                110 → 110

                                154 → 150

                                 220 → 210

                                 275 → 260

​

7. 물분무 소화설비 배수설비의 설치기준을 4가지 쓰시오. [4점] ★★★

[답안작성]

  ① 차량이 주차하는 장소의 적당한 곳에 높이 10 ㎝ 이상의 경계턱으로 배수구를 설치할 것

  ② 배수구에는 새어나온 기름을 모아 소화할 수 있도록 길이 40 m 이하 마다 집수관, 소화피트 등 기름분리장치를 설치할

        것

  ③ 차량이 주차하는 바닥은 배수구를 향하여 2/100 이상의 기울기를 유지할 것

  ④ 배수설비는 가압송수장치의 최대 통수능력의 수량을 유효하게 배수할 수 있는 크기 및 기울기로 할 것

[해설] 물분무 소화설비 배수설비의 설치기준 (NFSC 104 제11조)

  ① 차량이 주차하는 장소의 적당한 곳에 높이 10 ㎝ 이상의 경계턱으로 배수구를 설치할 것

  ② 배수구에는 새어나온 기름을 모아 소화할 수 있도록 길이 40 m 이하 마다 집수관, 소화피트 등 기름분리장치를 설치할

        것

  ③ 차량이 주차하는 바닥은 배수구를 향하여 2/100 이상의 기울기를 유지할 것

  ④ 배수설비는 가압송수장치의 최대 통수능력의 수량을 유효하게 배수할 수 있는 크기 및 기울기로 할 것

[참고] 물분무소화설비

  ▣ 스프링클러소화설비에서의 물방울 보다 작은 물입자에 운동량 (Momentum)을 주어 화원에 침투하여 소화하거나 방호

       대상물의 상부 · 하부 또는 측면에도 물을 분사하여 표면을 보호하는 설비

​

8. 다음은 물분무소화설비의 배수설비의 설치기준이다. ( )안에 알맞은 말을 쓰시오. [3점] ★★★★★

  가. 차량이 주차하는 장소의 적당한 곳에 높이 ( ① ) ㎝ 이상의 경계턱으로 배수구를 설치 할 것

  나. 배수구역에는 새어 나온 기름을 모아 소화할 수 있도록 깊이 ( ② ) m 이하마다 집수관, 소화피트 등 기름분리장치를

        할 것

  다. 차량이 주차하는 바닥은 배수구를 향하여 ( ③ ) 이상의 기울기를 유지할 것

  [답안작성]      ① 10            ② 40              ③ 2/100

[해설] 물분무설비 배수설비의 설치기준 (NFSC 104 제 11 조)

  ① 차량이 주차하는 장소의 적당한 곳에 높이 10 ㎝ 이상의 경계턱으로 배수구를 설치할 것

  ② 배수구에는 새어나온 기름을 모아 소화할 수 있도록 길이 40 m 이하 마다 집수관, 소화피트 등 기름분리장치를 설치할

       것

  ③ 차량이 주차하는 바닥은 배수구를 향하여 2/100 이상의 기울기를 유지할 것

  ④ 배수설비는 가압송수장치의 최대 통수능력의 수량을 유효하게 배수할 수 있는 크기 및 기울기로 할 것

​

9. 수리계산으로 배관의 유량과 압력을 해석할 때 동일한 지점에서 서로 다른 2개의 유량과 압력이 산출될 수 있으며 이런

    경우 유량과 압력을 보정해 주어야 한다. 그림과 같이 6개의 물분무헤드에서 소화수가 방출되고 있을 때 다음 조건을

     참고하여 각 물음에 답하시오. [10점] ★★★★

[조건]

   ① 각 헤드의 방출계수는 동일하다.

   ② A지점 헤드의 방출량은 60 ℓ/min이고 방수압은 350 kPa이다.

   ③ 각 구간별 배관의 길이와 안지름은 다음과 같다.

  ④ 직관 이외의 배관부속품의 마찰손실은 무시한다.

  ⑤ 배관의 마찰손실은 다음 식에 따른다.​

  가. A지점에서 시작하여 유량과 마찰손실을 구하시오.

  나. D지점ㅇ의 유량과 압력이 A지점의 유량 및 압력과 동일하다고 가정하였다. D지점 헤드에서 시작하여 유량과

        마찰손실을 구하시오.

  다. A~C 경로에서의 C점과 D~C경로에서의 C지점의 유량과 압력이 다르다. 유량과 압력을 보정해야 하는데 이 경우에

       D지점 헤드의 유량은 얼마로 보정해야 하는지 구하시오.

  라. D지점의 유량을 보정한 후 C지점의 유량과 압력을 구하시오.

​

[ 문제풀이]

  ▣ 먼저 K값을 구한다.​

  가. A지점에서 시작하여 유량과 마찰손실을 구하시오.

    ① A ~ B 구간의 마찰손실​

    ② B지점의 압력 : P = 350 + 29.29 = 379.29 [kPa]

    ③ B헤드의 유량​

    ④ B~C 구간의 유량 : 60 + 62.46 = 122. 46 [ℓ/min]

    ⑤ B ~ C 구간의 마찰손실압력

    ⑥ C지점의 압력 : 350 + 29.29 + 16.47 = 395.76 [kPa]

  나. D지점ㅇ의 유량과 압력이 A지점의 유량 및 압력과 동일하다고 가정하였다. D지점 헤드에서 시작하여 유량과 마찰

        손실을 구하시오.

    ① D ~ C 구간의 유량 : 60 ℓ/min

    ② D~C 구간의 마찰손실압력​

    ③ C지점의 압력 : 350 + 14.64 = 364.64 [kPa]

    ④ C지점의 유량 : 60 [ℓ/min]

  다. A~C 경로에서의 C점과 D~C경로에서의 C지점의 유량과 압력이 다르다. 유량과 압력을 보정해야 하는데 이 경우에

       D지점 헤드의 유량은 얼마로 보정해야 하는지 구하시오.

    ① D지점의 보정 유량을 위한 압력 보정

         D지점 보정압력 = A~C 경로에서 산출한 C지점 압력 - C~D구간의 마찰손실 압력 = 395.76 - 14.64 = 381.12 [kPa]​

  라. D지점의 유량을 보정한 후 C지점의 유량과 압력을 구하시오.

    ① 보정 후 C지점 유량 : A~C 지점 유량 + D~C지점 보정 유량

          122.46 ℓ/min + 62.61 ℓ/min = 185.07 ℓ/min

    ② 보정 후 C지점 압력

        ㉠ 보정 후 D지점 압력 : A~C경로의 C지점 압력 - C~D 경로 마찰손실압력 :  395.76 - 14.64 = 381.12 [kPa]

        ㉡ 보정후 C~D구간 마찰손실 ​

        ㉢ 보정 후 C지점의 압력 : 381.12 + 15.843 = 396.963 [kPa]

​

#물분무소화설비 #펌프 #특수가연물 #방호면적 #토출량 #변압기 #절연유 #방출계수

#이산화탄소 #헤드 #수원 #배수구 #스프링클러 #운동량 #모멘텀 #momentum

#마찰손실 #방수압 #유량 #보정

1. 물분무 소화설비

<물분무 소화설비>

스프링클러설비에서의 물방울 보다 작은 물입자에 운동량 (Momentum)을 주어 화원에 침투하여 소화하거나 방호대상물의

상부 · 하부 또는 측면에도 물을 분사하여 표면을 보호하는 설비

​

<구성요소>

   ① 수원   ② 가압송수장치    ③ 배관    ④ 송수구    ⑤ 습식 유수검지장치 (알람체크밸브)

   ⑥ 일제개방밸브(델류지밸브)    ⑦ 감지기    ⑧ 기동장치    ⑨ 스프링클러헤드 (폐쇄형)

   ⑩ 물분무헤드    ⑪ 음향경보장치    ⑫ 제어반    ⑬ 전원    ⑭ 배선

​

가. 물분무등 소화설비의 설치대상 (화재예방, 소방시설 설치유지 및 안전관리에 관한 법률 시행령 [별표 5])

◈ 물분무 소화설비의 소화효과 ★

 ① 질식효과   ② 냉각효과   ③ 유화효과  ④ 희석효과 : 수용성 액체 위험물에 효과가 크다. (차단효과 ×)

​

나. 수원 (NFSC 104 제4조 ①) ♣

◈ 물분무 소화설비 수원의 양 ★★★

  ※ 단, 20분간 방수할 수 있을 것

​

다. 가압송수장치

  1) 고가 수조 방식

        H  =  h1  +  h2

       여기서, H : 필요한 낙차 [m]

                    h1 : 물분무 헤드의 설계압력환산수두 [m]

                    h2 : 배관 및 관부속품의 마찰손실수두 [m]

  2) 압력수조방식 ★♣

       P  =  P1  +  P2  + P3

      여기서, P : 필요한 압력 [MPa]

                   P1 : 물분무 헤드의 설계압력 [MPa]

                   P2 : 배관 및 관부속품의 마찰손실수두 [MPa]

                   P3 : 낙차의 환산수두압 [MPa] (소방호스의 마찰수두압 ×)

  3) 펌프방식

        H   =   h1   +   h2

        여기서, H : 전양정 [m]

                     h1 : 물분무 헤드의 설계압력환산수두 [m]

                     h2 : 배관 및 관부속품의 마찰손실수두 [m]

​

  4) 가압수조방식

​

라. 배관 등 (NFSC 104 제6조 ①) ♣

  물분무 소화설비의 배관재료 ♣

    ① 배관용 탄소 강관 (KS D 3507)

    ② 압력배관용 탄소강관 (KS D 3562)

    ③ 이음매 없는 동 및 동합금 비관용 강관 (KS D 5301) (연관 × ) - 다만, 보일러에서 여러개 나란히 보일러수 속을

        통과하고 있는 이음매 없는 강관

​

◈ 배관의 조도 ★

   ※ 조도 (거칠기) : 하젠 - 윌리엄스 (마찰손실 압력)

마. 기동장치의 설치 기준 (NFSC 104 제8조)

 1) 수동식 기동장치

   ① 직접 조작 또는 원격조작에 따라 각각의 가압송수장치 및 수동식 개방밸브 또는 가압 송수장치 및 자동개방밸브를

        개방할 수 있도록 설치할 것

   ② 기동장치의 가까운 곳의 보기 쉬운 곳에 "기동장치"라고 표시한 표지를 할 것

 2) 자동식 기동장치

  자동식 기동장치는 자동화재탐지설비의 감지기의 작동 또는 폐쇄형 스프링클러 헤드의 개방과 연동하여 경보를 발하고,

  가압송수장치 및 자동개방밸브를 기동할 수 있는 것으로 하여야 한다. (자동화재탐지설비의 수신기가 설치되어 있는

  장소에 상시 사람이 근무하고 있고, 화재시 물분무 소화설비를 즉시 작동시킬 수 있는 경우는 제외)

​

바. 제어밸브 등의 설치기준 (NFSC 104 제9조)

 1) 제어밸브의 설치기준

   ① 제어밸브는 바닥으로 부터 0.8[m] 이상 1.5 [m] 이하의 위치에 설치할 것

   ② 제어밸브의 가까운 곳의 보기 쉬운 곳에 "제어밸브"라고 표시한 표지를 할 것

 2) 자동개방밸브 및 수동식 개방밸브의 설치기준

   ① 자동개방밸브의 기동조작부 및 수동식 개방밸브는 화재시 용이하게 접근할 수 있는 곳의 바닥으로 부터 0.8 [m] 이상

        1.5 [m] 이하의 위치에 설치할 것

   ② 자동개방밸브 및 수동식 개방 밸브의 2차측 배관 부분에는 해당 방수구역외에 밸브의 작동을 시험할 수 있는 장치를

        설치할 것 (방수구역에서 직접 방사시험을 할 수 있는 경우에는 제외)

◈ 물분무 헤드의 종류 ★★

   ① 충돌형    ② 분사형    ③ 선회류형    ④ 디플렉터형 ♣    ⑤ 슬릿(Slit)형

​

사. 물분무 헤드

 1) 물분무헤드의 종류 ★★♣

   ① 충돌형 : 유수와 유수의 충돌에 의해 미세한 물방울을 만드는 물분무 헤드

   ② 분사형 : 수구경의 오리피스로 부터 고압으로 분사하여 물방울을 맑게 만드는 물분무 헤드

   ③ 선회류형 : 선회류에 의해 확산 방출하든가 선회류와 직선회류의 충돌에 의해 확산방출하여 미세한 물방울로

                          만드는 물분무 헤드

   ④ 디플렉터형 ♣ : 수류를 살수관에 충돌시켜 미세한 물방울을 만드는 물분무 헤드

   ⑤ 슬릿(Slit)형 : 수류를 슬릿에 의해 방출시켜 수막상의 분무를 만드는 물분무 헤드

​

2) 고압의 전기기기가 있는 장소의 물분무헤드의 이격거리 (NFSC 104 제10조 ②) ★♣

  (※ 고압의 전기기기에 물분무소화설비를 할 때 그 충전부에서 안전거리를 취하는 것은 ?  헤드 )

  ◈ 물분무 소화설비가 변전실 등 전기화재에 적합한 이유 ★

    ⊙ 물분무상태의 물(무상주수)은 전기적으로 비전도성이기 때문이다.

​

아. 배수설비 (NFSC 104 제11조 ) ★★★♣

  ① 차량이 주차하는 장소의 적당한 곳에 높이 10 [㎝] 이상의 경계턱으로 배수구를 설치할 것

  ② 배수구에는 새어 나온 기름을 모아 소화할 수 있도록 길이 40 [m] 마다 집수관, 소화피트 등 기름분리장치를 설치할 것

  ③ 차량이 주차하는 바닥은 배수구를 향하여 2/100 이상의 기울기를 유지할 것

  ④ 배수설비는 가압송수장치의 최대 송수능력의 수량을 유효하게 배수할 수 있는 크기 및 기울기로 할 것

    살    1/100

    물     2/100

    가     1/250

    수     1/500

    연     1/1,000

​

자. 물분무 소화설비의 설치제외 장소 (NFSC 104 제15조 ) ★★

  ① 물과 심하게 반응하는 물질 또는 물과 반응하여 위험한 물질을 생성하는 물질을 저장 또는 취급하는 장소

  ② 고온의 물질 및 증류 범위가 넓어 끓어 넘치는 위험이 있는 물질을 저장 또는 취급하는 장소

  ③ 운전시에 표면의 온도가 260 [℃] 이상으로 되는 등 직접 분무를 하는 경우 그 부분에 손상을 입힐 우려가 있는

       기계장치 등이 있는 장소

​

◈ 소방시설의 면제기준 (화재예방, 소방시설 설치유지 및 안전관리에 관한 법률 시행령  [별표 6])

【 출제 예상 문제 】

1. 변전실을 방호하기 위한 물소화설비로서 물분무설비가 가능하다. 그 이유로서 옳은 것은 ? ③

   ① 물분무 설비는 다른 물소화설비에 비해 신속한 소화를 보여주기 때문이다.

   ② 물분무설비는 다른 소화설비에 비하여 물의 소모량이 적기 때문이다.

   ③ 물분무 상태의 물은 전기적으로 비전도성을 보여주기 때문이다.

   ④ 물분자입자 역시 물이므로 전기전도성이 있으나 전기시설물을 젖지 않게 하기 때문이다.

​

2. 미분무 소화설비

<미분무 소화설비>

가압된 물이 헤드를 통과한 후 미세한 입자로 분무됨으로써 소화성능을 가지는 설비를 말하며, 소화력을 증가시키기 위해

강화액 등을 첨가할 수 있다.

<구성요소>

  ① 수원     ② 가압송수장치     ③ 배관     ④ 송수구     ⑤ 습식 유수검지장치 (알람체크밸브)

  ⑥ 일제 개방 밸브 (델류지 밸브)     ⑦ 감지기     ⑧ 기동장치     ⑨ 스프링클러헤드 (폐쇄형)

  ⑩ 미분무 헤드     ⑪ 음향경보장치     ⑫ 제어반     ⑬ 전원     ⑭ 배선

​

◈ 미분무 ★

물만을 사용하여 소화하는 방식으로 최소 설계 압력에서 헤드로 부터 방출되는 물입자 중 99[%]의 누적 체적 분포가

400[μm] 이하로 분무되고 A, B, C 급 화재에 적응성을 갖는 것을 말한다.

  ⊙ 저압 미분무 소화설비 : 최고 사용압력이 1.2 [MPa] 이하인 미분무 소화설비

  ⊙ 중압 미분무 소화설비 : 사용압력이 1.2 [MPa]을 초과하고 3.5[MPa] 이하인 미분무 소화설비

  ⊙ 고압 미분무 소화설비 : 최고 사용 압력이 3.5 [MPa]을 초과하는 미분무 소화설비

​

◈ 수조의 재료

  ① 냉간 압연 스테인리스 강판

  ② 강대 (KS D 3698)의 STS 304

​

(1) 수원 (NFSC 104 A 제6조) ♣

  ① 미분무 소화설비에 사용되는 용수는 "먹는 물 관리법" 제5조에 적합하고, 저수조 등에 충수할 경우 필터 또는 스트레이

       너를 통하여야 하며, 사용되는 물에는 입자 · 용해 고체 또는 염분이 없어야 한다.

  ② 배관의 연결부 (용접부 제외) 또는 주배관의 유입측에는 필터 또는 스트레이너를 설치 하여야 하고 사용되는 스트레이

       너에는 청소구가 있어야 하며, 검사 · 유지관리 및 보수시에 배치 위치를 변경하지 아니하여야 한다. 다만, 노즐이 막힐

       우려가 없는 경우에는 설치하지 아니할 수 있다.

  ③ 사용되는 필터 또는 스트레이너의 매쉬는 헤드 오리피스 지름의 80[%] 이하가 되어야 한다.

  ④ 수원의 양 ♣

       Q = N × D × T × S + V

       여기서, Q : 수원의 양 [㎥]

                    N : 방호구역 (방수구역)내 헤드의 개수

                    D : 설계 유량 [㎥/min]

                    T : 설계방수시간 [min]

                    S : 안전율 (1.2 이상)

                    V : 배관의 총 체적 [㎥]

​

(2) 수조 (NFSC 104 A 제7조)

  ① 수조의 재료는 냉간압연 스테인리스 강판 및 강대 (KS D 3698)의 STS 또는 이와 동등 이상의 강도 · 내식성 · 내열성이

       있는 것으로 하여야 한다.

  ② 수조를 용접한 경우 용접 찌꺼기 등이 남아 있지 아니하여야 하며, 부식의 우려가 없는 용접방식으로 하여야 한다.

  ③ 수조의 설치조건

     ㉠ 전용으로 하며 점검에 편리한 곳에 설치할 것

     ㉡ 동결 방지 조치를 하거나 동결의 우려가 없는 장소에 설치할 것

     ㉢ 수조의 외측에 수위계를 설치할 것. 다만, 구조상 불가피한 경우에는 수조의 맨홀 등을 통하여 수조내 물의 양을 쉽게

          확인할 수 있도록 하여야 한다.

     ㉣ 수조의 상단이 바닥보다 높은 때에는 수조의 외측에 고정식 사다리를 설치할 것

     ㉤ 수조가 실내에 설치된 때에는 그 실내에 조명설비를 설치할 것

     ㉥ 수조의 밑 부분에는 청소용 배수밸브 또는 배수관을 설치할 것

     ㉦ 수조 외측의 보기 쉬운 곳에 "미분무 설비용 수조"라고 표시한 표지를 할 것

     ㉧ 미분무 펌프의 흡수배관 또는 수직배관과 접속부분에는 "미분무 설비용 배관"이라고 표시한 표지를 할 것. 다만, 수

        조와 가까운 장소에 미분무 펌프가 설치되고 미분무 펌프에 제17호에 따른 표지를 설치한 때에는 그러하지 아니하다.

​

(4) 개방형 미분무 소화설비의 방수구역 (NFSC 104 A 제10조)

  ① 하나의 방수구역은 2개층에 미치지 아니할 것

  ② 하나의 방수구역을 담당하는 헤드의 개수는 최대설계 개수 이하로 할 것. 다만, 2개 이상의 방수구역으로 나눌 경우에

       는 하나의 방수구역을 담당하는데 헤드의 개수는 최대 설계개수의 1/2 이상으로 할 것

  ③ 터널, 지하구, 지하가 등에 설치할 경우 동시에 방수되어야 하는 방수구역은 화재가 발생된 방수구역 및 접한 방수구역

       으로 할 것

​

(5) 배관 등 (NFSC 104 A 제11조 ①,②) ♣

  ① 설비에 사용되는 구성요소

       STS 304 이상의 재료를 사용

  ② 배관은 배관용 스테인리스 강판 (KS D 3576) 이나 이와 동등 이상의 강도 · 내식성 및 내열성을 가진 것으로 하여야

       하고, 용접할 경우 용접 찌꺼기 등이 남아 있지 아니하여야 하며 부식의 우려가 없는 용접방식으로 하여야 한다.

​

(6) 폐쇄형 미분무 헤드의 최고 주위 온도 ♣

    Ta = 0.9 Tm - 27.3 [℃]

       여기서, Ta : 최고 주위 온도

                    Tm : 헤드의 표시온도

​
