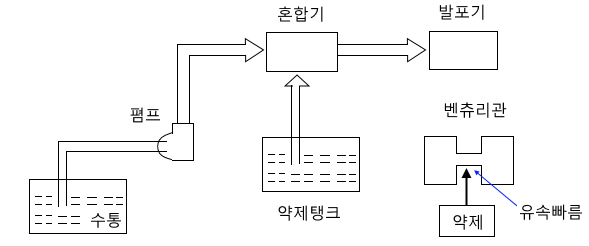

가. 라인 프로포셔너 방식 (Line Proportioner Type)
① 펌프와 발포기 관로 사이에 설치된 벤츄리관의 벤츄리 작용에 의해 포원액을 혼합하는 방식을 말한다.
② 설치비가 저렴하다.
③ 설치가 용이하다.
④ 혼합비가 부정확하다.

나. 펌프 프로포셔너 방식 (Pump Proportioner Type)
① 펌프의 토출관과 흡입관 사이의 배관도중에 설치한 흡입기에 펌프에서 토출된 물의
일부를 보내고 농도 조정밸브에서 조정된 포 소화약제의 필요량을 포소화약제 탱크
에서 펌프흡입측으로 보내어 이를 혼합하는 방식을 말한다.
② 소방펌프차에 주로 사용하는 방식이다.
③ 압력손실이 크다.
④ 보수가 용이하다.

다. 프레져 프로포셔너 (Pressure Proportioner Type)
① 펌프와 발포기의 중간에 설치된 벤츄리관의 벤츄리 작용과 펌프 가압수의 포소화약제
저장탱크에 대한 압력에 따라 포 소화약제를 흡입 · 혼합하는 방식을 말한다.
② 위험물 제조소에서 가장 많이 사용하는 방식이다.

라. 프레져 사이드 프로포셔너 (Pressure Side Proportioner Type)
① 펌프의 토출관에 압입기를 설치하여 포 소화약제 압입용 펌프로 포 소화약제를 압입
시켜 혼합하는 방식을 말한다.
② 대형설비에 주로 사용한다.
③ 혼합비율이 가장 일정하다.
