♠ 3상 단락전류(Is) 및 차단용량(Ps) 산정

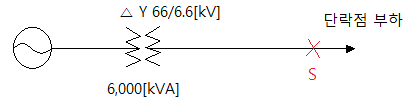

▣ 66/6.6[kV], 6,000[kVA]의 3상 변압기 1대를 설치한 배전 변전소로 부터 긍장 1.5[㎞]의
1회선 고압 배전선로에 의해 공급되는 수용가 인입구에서 3상 단락고장이 발생하였다.
선로의 전압강하를 고려하여 다음 물음에 답하시오. 단, 변압기 1상의 리액턴스는 0.4[Ω],
배전선 1선당 저항은 0.9[Ω/㎞]라 하고 리액턴스는 0.4[Ω/㎞] 라 하고 기타의 정수는
무시하는 것으로 한다.
(1) 1상분의 단락회로를 그리시오.
(2) 수용가 인입구에서의 3상 단락전류를 구하시오.
(3) 이 수용가에서 사용하는 차단기로는 몇 [MVA] 것이 적당하겠는가 ?
【 답안작성】

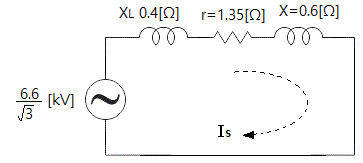

(1) 1상분 단락회로를 그리시오.
▣ 3상 단락사고는 3상의 전선이 합해지는 것이므로 이는 중성점이 생기는 것이므로
단락사고시 전압은 대지전압이 된다.

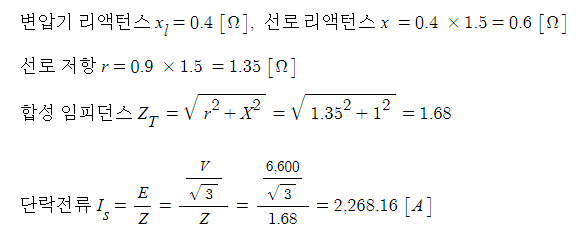

(2) 수용가 인입구에서의 3상 단락전류를 구하시오.
(3) 이 수용가에서 사용하는 차단기로서는 몇 [MVA] 것이 적당한가 ?
