♠ 특고압 수전설비 결선도
▣ 그림과 같은 결선도를 보고 다음 물음에 답하시오.
(1) 그림에서 ⓐ ~ ⓒ 까지의 계기의 명칭을 우리말로 쓰시오.
ⓐ 최대수요전력계 (DM) ⓑ 무효전력계 ⓒ 영상전압계
(2) VCB의 정격전압과 차단용량을 산정하시오.
(3) MOF의 우리말 명칭과 그 용도를 쓰시오.
(4) 그림에서 □ 속에 표시되어 있는 제어기구 번호에 대한 우리말 명칭을 쓰시오.
(5) 그림에서 ⓓ ~ ⓕ 까지에 대한 계기의 약호를 쓰시오.
【 답안작성 】
(1) 그림에서 ⓐ ~ ⓒ 까지의 계기의 명칭을 우리말로 쓰시오.
ⓐ 최대수요전력계 (DM) ⓑ 무효전력계 (Var) ⓒ 영상전압계(Vo)

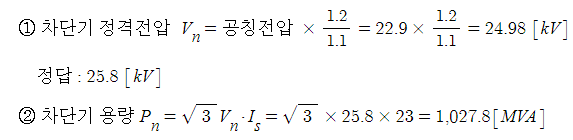

(2) VCB의 정격전압과 차단용량을 산정하시오.
(3) MOF의 우리말 명칭과 그 용도를 쓰시오.
① 명칭 : 전력수급용 계기용 변성기
② 용도 : 전력량을 적산하기 위하여 고전압과 대전류를 저전압과 소전류로 변성
(4) 그림에서 □ 속에 표시되어 있는 제어기구 번호에 대한 우리말 명칭을 쓰시오.
▣ 27 : 부족전압 계전기 (UVR) 51 : 교류 과전류 계전기(OCR)
59 : 교류 과전압 계전기 (OVR) 64 : 지락 과전압 계전기 (OVGR)
(5) 그림에서 ⓓ ~ ⓕ 까지에 대한 계기의 약호를 쓰시오.
※ 위 결선도에서 3권선 변압기의 부하측 전압선과 전류의 부하전류가 만나서
측정하는 것은 유효전력, 역률계, 주파수계이다.
▣ ⓓ kW : 유효전력계 ⓔ PF : 역률계 ⓕ f : 주파수계
<해설>
▣ 공칭전압 22.9[kV] 계통의 차단기 정격전압 : 25.8[kV]
▣ 주요 자동제어기기 번호
기구
번호 |
기구명칭
|
설 명
|
27
|
교류 부족전압 계전기
|
교류전압이 부족할 때 동작하는 것
|
44
|
거리계전기
|
단락 또는 지락 고장점까지의 거리에 의하여 동작
|
47
|
결상 또는 역상 계전기
|
결상 또는 역상 전압일 때 동작하는 것
|
50
|
단락 선택 계전기 또는
지락 선택 계전기 |
단락 또는 지락회로를 선택하는 것
|
51
|
교류 과전류 계전기 또는
지락과전류 계전기 |
교류의 과전류 또는 지락과전류로 동작하는 것
|
52
|
교류 차단기 또는 접촉기
|
교류 회로를 차단하는 것
|
59
|
교류 과전압 계전기
|
교류의 과전압으로 동작하는 것
|
64
|
지락 과전압 계전기
|
지락을 전압에 의하여 검출하는 것
|
67
|
지락방향 계전기
|
지락 방향에 의하여 동작하는 것
|
87
|
차동계전기
|
단락 또는 지락차 전류에 의하여 동작하는 것
|
