1. 지지물 기초의 안전율
▣ 철탑하중
⊙ 철탑기초는 지지물로 부터 받는 인압력, 압축력, 수평력에 견딜 수 있게 안전율을
2이상으로 해야 한다.
가. 전력 지지물 기초의 안전율
▣ 안전율 : 몇 배 정도 안전하게 튼튼하게 만들었는가
⊙ 가공전선로의 지지물에 하중이 가해지는 경우 그 하중을 받는 지지물 깊이의
안전율은 2 이상이어야 한다. 다만, 다음에 따라 시설하는 경우는 적용하지 아니한다.
(안전율을 고려하지 않아도 된다.)
▣ 이상시 상정하중에 대한 철탑기초 안전율 : 1.33이상
※ 이상시 상정하중 : 전선의 절단시를 고려한 하중

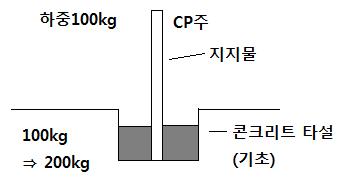

나. 강관을 기초로 하는 철주 또는 철근콘크리트주(CP주)로서 그 전체 길이가 16[m] 이하
설계하중이 6.8[kN]이하의 것. 또는 목주를 다음과 같이 시설한 경우
① 기준값 : 길이 16[m], 하중 6.8[kN]이하
⊙ 6.8 [kN] ⇒ 6.8 × 1000[N] ⇒ × 1/9.8 = 700 [kg]
⊙ 지지물 길이 15[m] 이하 : 매설 깊이 전체 길이 × 1/6
※ 지지물 길이 9[m] × 1/6 = 1.5 [m] 이상
⊙ 지지물 길이 15[m] 초과 : 땅에 묻히는 깊이 - 2.5[m] 이상
※ 지지물 길이 16[m] × 1/6 = 2.67[m] 이지만 2.5[m] 이상 깊이로 매설
② 철근콘크리트주로서 그 전체 길이가 16[m]를 초과 20[m]이하이며(길이가 늘어난 경
우) 하중은 6.8[kN] 이하의 것을 논이나 그 밖에 지반이 연약한 곳 이외에 곳에 묻는
경우은 그 깊이를 2.8[m] 이상으로 시설한다. ※ 6.8[kN] = 700[kg]
⊙ 2.8[m] ⇒ 2.5[m] + 30[cm] : 30[cm] 가산
③ 철근콘크리트주로서 그 전체 길이 14[m] 이상 20[m] 이하로서 설계하중이 6.8[kN]
(700kg) 초과 9.8[kN] (1000kg) 이하의 (길이, 설계 하중이 늘어난 경우) 것을 논이
나 그밖에 지반이 연약한 곳 이외에 시설하는 경우 그 묻히는 깊이를 2.5[m] +30[cm]
= 2.8[m] 이상으로 한다.
【 문제풀이】
예제 1. 가공전선로 지지물에 하중이 가해지는 경우 그 하중을 받는 경우 지지물 기초의
안전율은 ? 2 이상
예제 2. 철탑의 강도계산에 사용하는 이상시 상정하중의 철탑의 기초 안전율은 ?
1.33 이상
예제 3. 가공전선로의 지지물로서 길이가 9[m], 설계하중이 6.8[kN] 이하인 CP주를
시설할 때 묻히는 깊이를 얼마로 해야 하는가 ? 2.5[m] 이상
예제 4. 전체 길이가 18[m], 설계하중이 6.8[kN]인 CP주를 지반이 튼튼한 곳에 시설하려
고 한다. 기초 안전율을 고려하지 않기 위해서는 묻히는 깊이를 몇 [m] 이상으로 해야
하는가 ? ② 2.8[m] 이상
예제 5. 길이가 15[m]인 철근 콘크리트주이고 설계하중이 9.8[kN]인 CP주를 지반이 튼튼
한 곳에 시설하려고 한다. 기초 안전율을 고려하지 않기 위해서는 묻히는 깊이를 몇 [m]
이상으로 하여야 하는가 ? ④ 2.8 [m] 이상
예제 6. 설계하중이 9.8[kN]이고 길이가 15[m]인 CP주를 지반이 튼튼한 곳에 시설하려고
한다. 기초 안전율을 고려하지 않기 위해서는 묻히는 깊이를 몇 [m] 이상으로 하여야 하
는가 ? ④ 2.8 [m] 이상
예제 7. 설계하중이 900[kg]이고 철근 콘크리트의 전체 길이가 16[m]이라고 한다. 이
지지물을 지반이 연약한 곳 이외의 곳에서 안전율을 고려하지 않고 시설하려고 하면
땅에 묻히는 깊이는 몇 [m] 이상이어야 하는가 ? 2.8[m] 이상
2. 지선의 시설
가. 지선의 시설목적
① 지지물의 강도 보강
② 전선로의 안정성 증가
③ 불평형 장력을 줄이기 위해
나. 철탑은 지선을 사용하여 그 강도를 분담시켜서는 안된다 (철탑 지선 사용 금지)
다. 전선로의 지지물에 시설하는 지선은 다음에 따라야 한다.
① 지선의 안전율 : 2.5 이상
② 인장하중의 최저 : 4.31 [kN] - 400[kg]
③ 소선은 3가닥 이상의 연선
④ 소선 1가닥의 굵기는 2.6[mm] 이상
⑤ 지중 부분 및 지표상 30[㎝] 까지의 부분에는 내식성이 있는 것 또는 아연도금한
철봉(지선봉)을 사용하고 쉽게 부식하지 않는 근가에 견고하게 붙여야 한다.

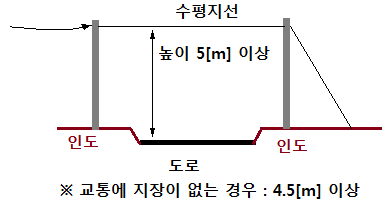

⑥ 도로를 횡단하여 시설하는 지선의 높이는 지표상 5[m] 이상으로 하여야 한다.
다만, 기술상 부득이 한 경우로서 교통에 지장이 없다면 4.5[m]이상으로 한다.
※ 도로횡단시 높이 기준
① 무조건 : 6[m] 이상
② 지선, 저압 가공인입선 : 5[m] 이상 ⇒ 2가지 빼고 무조건 6[m] 이상
【문제풀이】
예제1. 다음중에서 지선의 시설목적으로 적절하지 않은 것은 ? ①
① 유도장해 방지 ② 지지물 강도 보강 ③ 전선로의 안정성 증가
④ 불평등 장력을 줄이기 위해
예제2. 가공전선로의 지지물 중에서 지선을 사용하여 그 강도를 분담해서는 안되는
것은 ? 철탑
예제 3. 지선의 안전율은 2.5 이상이고 이 경우 인장하중의 세기는 ? 4.31[kN] 이상
예제4. 가공전선로의 지지물에 지선을 시설하려고 한다. 이 지선의 최저 기준으로
옳은 것은 ? ② 지름 2.6[㎜] 이상, 안전율 2.5 , 허용인장하중 : 4.31[kN]
예제5. 가공전선로의 지지물에 지선을 시설하려고 할 때 연선을 사용하는 경우 소선의
가닥수는 ? 3가닥 이상
예제6. 가공전선로의 지지물에 사용하는 지선의 시설과 관련하여 다음 중에서 옳지 않은
것은 ? ②
① 안전율은 2.5 이상이다.
② 허용인장하중은 3.31[kN]이상이어야 한다.
③ 지선을 연선으로 사용하는 경우 소선의 지름은 2.6[㎜] 이상의 금속선으로 한다.
④ 지지물로 철탑을 사용하는 경우 지선을 사용하여 그 하중을 분담해서는 안된다.
예제 7. 가공전선로의 지지물에 시설하는 지선의 시설기준으로 맞는 것은 ? ④
① 지선의 안전율은 1.5 이상으로 할 것
② 소선은 5가닥 이상의 연선일 것
③ 지중부분과 지표상 60[㎝] 까지는 아연도금한 철봉으로 할 것
④ 도로를 횡단하여 시설하는 지선의 지표상 높이는 5[m] 이상으로 한다.
예제8. 다음중에서 가공전선로의 지지물에 지선을 시설할 경우 옳은 방법은 ? ④
① 지선의 안전율은 2.0 이상이어야 한다.
② 소선은 최소 2가닥 이상의 연선을 사용하였다.
③ 지중부분 및 지표상 20[㎝] 부분까지는 아연도금 철봉 등 내부식성이 있는
선을 사용하였다.
④ 도로를 횡단하는 지선의 높이는 지표상 5[m] 이상으로 하였다.
