애자사용공사 - 옥내배선공사

【애자 사용 공사】

​ ▣ 애자 사용공사는 옥내배선공사에서 견고성과 안정성면에서 마지막 순위 공사방법이다.

  ⊙ 케이블공사 - 금속관공사 - 합성수지공사 - 가요전선관공사 - 애자사용공사

      : 케 - 금 - 합 - 가 - 애

애자공사

▣ 애자는 아래 부분이 핀으로 되어 있어 이 핀으로 조영재에 고정을 하게 된다.

   핀은 목재 등에는 고정할 수가 있으나 콘크리트 등의 조영재에는 고정할 수가 없다.

   즉, 점검할 수 없는 은폐장소에는 애자를 시설할 수가 없다.

   애자사용공사를 시설할 수가 있는 곳은 핀으로 애자를 고정할 수가 있는 목재 등으로

   구성된 조영재 즉, 검점할 수 있는 곳에 시설할 수가 있다.

​

   ※ 케이블과 애자공사는 고압에서 사용이 가능하며 케이블공사는 특고압에서도 시설할

      수 있다.

​

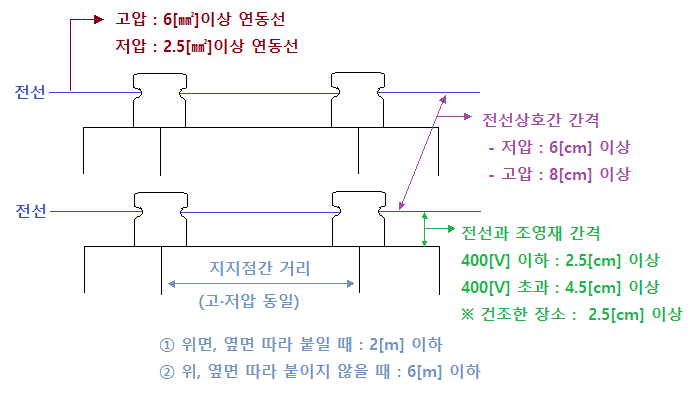

[애자사용공사의 시설조건]

 ① 전선은 다음의 경우를 제외하고 절연전선일 것

   ⊙ 옥외용 비닐 절연전선 및 인입용 비닐 절연전선은 제외

 ② 전선 상호간의 이격거리는 6[cm] 이상

 ③ 전선과 조영재간의 이격거리

   ⊙ 사용전압 400[V] 이하 : 2.5[cm] 이상

   ⊙ 사용전압 400[V] 초과 : 4.5[cm] 이상

     ※ 건조한 장소에 시설하는 경우 : 2.5[cm] 이상

 ④ 전선의 지지점간의 거리

   ⊙ 전선을 조영재의 위면 또는 옆면을 따라 붙이는 경우 : 2[m] 이하

   ⊙ 사용전압이 400[V]를 초과하는 것, 조영재의 위면, 옆면을 따라 붙이지 않을 때

      : 6 [m] 이하

 ⑤ 사용하는 애자는 절연성, 난연성, 내수성이 있을 것

​

※ 고압 · 특고압 옥내 설비[애자사용공사]

 ① 애자사용공사 고압 옥내배선은 다음 중 어느 하나에 의하여 시설할 것

    ▣ 애자사용공사, 케이블공사, 케이블트레이공사

 ② 애자사용공사에 의한 고압 옥내배선은 다음에 의하고 사람이 접촉할 우려가 없도록

     시설할 것

    ▣ 전선은 공칭 단면적 6[㎟] 이상의 연동선을 사용할 것

 ③ 전선 상호간의 간격은 8[cm] 이상으로 한다.

 ④ 전선과 조영재와의 간격은 5[cm] 이상으로 한다.

 ⑤ 사용하는 애자는 절연성, 난연성, 내수성이 있을 것

 ⑥ 고압 옥내배선은 저압옥내배선과 식별되도록 시설할 것

​

【예제풀이】

​예제 1. 저압옥내배선 공사중에서 인입용 비닐절연전선을 사용할 수 없는 것은 ?

   ③ 애자 사용공사

​

예제 2. 애자 사용공사에 의한 저압 옥내배선 공사시 전선 상호간의 간격은 몇 [cm] 이상

   이어야 하는가 ? 6[cm] 이상

​

예제 3. 사용전압이 480[V]인 옥내 저압 절연전선을 애자 사용공사에 의하여 점검할 수

   있는 장소에 시설하는 경우 전선 상호간의 간격은 몇 [cm] 이상이어야 하는가 ?

     2.5 [cm]

​

예제 4. 사용전압이 200[V]인 경우에 애자사용공사에서 전선과 조영재와의 이격거리는

   최소 몇 [cm] 이어야 하는가 ? 2.5[cm]

​

예제 5. 사용전압이 220[V]인 옥내배선은 애자사용공사에서 전선과 조영재간의 이격거리

   는 몇 [cm]인가 ? ① 2.5[cm] 이상

​

예제 6. 사용전압이 380[V]인 옥내배선을 애자사용공사로 시설할 때 전선과 조영재 사이

   의 이격거리는 ? ② 2.5 [cm]

​

예제 7. 점검할 수 있는 은폐장소로서 건조한 곳에 시설하는 애자사용공사에 의한 저압옥내

   배선은 사용전압이 400[V]를 초과하는 경우에 전선과 조영재간의 이격거리는 몇 [cm]

   이상이어야 하는가 ? 2.5 [cm]

​

예제 8. 습기가 많은 장소에 사용전압이 440[V]인 경우 애자사용공사시 전선과 조영재간

   이격거리는 최소 몇 [cm] 이상이 되어야 하는가 ? 4.5 [cm]

​

예제 9. 애자 사용공사에 의한 사용전압이 220[V]인 저압 옥내배선을 전개된 장소로서

   전선을 조영재의 위면에 따라 붙이는 경우 전선의 지지점간의 거리는 몇 [m] 이하로

   시설하여야 하는가 ? 2[m] 이하

​

예제 10. 사용전압이 400[V]를 넘는 저압 옥내배선을 애자사용공사에 의해 시설하는 경우

   전선의 지지점간 거리는 몇 [m] 이하여야 하는가 ? 단, 전선을 조영재 위면 또는 옆면을

   따라 붙이지 않는 경우이다. 6 [m] 이하.

​
