1. 나사 고정

  ▣ 가속도 센서의 설치 방법 중 가장 반복성이 뛰어나고 주파수 응답 특성이 우수한 방법은 ?



  ▣ 나사 고정 방법

  ※ 나사 고정 방법은 스터드 마운트라고도 한다.

2. 진동 측정

  ▣ 다음과 같이 두 위치에서 동시에 진동을 측정하는 이유를 쓰시오.



  ▣ 두 측정 위치의 상대 위상을 측정하기 위해

   ※ 문제의 동영상은 비접촉 진동 센서이므로 변위 센서이다.

3. 진동 측정

  ▣ 다음과 같이 두 진동 센서에서 높은 진동량과 동일한 위상을 보일 때 대표적인 결함 형태는 무엇인가 ?



  ▣ 언벨런스

   ※ 언벨런스는 질량 불평형이라고도 한다.

4. 변위 센서

  ▣ 터보 컴프레셔에 주로 고속 회전체의 축 진동을 측정하기 위해 설치되는 센서의 명칭을 쓰이오.



  ▣ 변위 센서

  ※ 센서가 45° 로 부착되어 있고, 센서에 너트가 2개인 로크 너트가 체결되어 있으므로 변위 센서이다.

5. 가속도 센서

  ▣ 다음에서 보여 주는 센서는 ?



  ▣ 가속도 센서

  ※ 너트가 없으므로 가속도 센서이다.

6. 가속도 센서

  ▣ 다음에서 보여 주는 센서 중 구름 베어링의 진동을 측정할 때 사용되는 센서는 ?



  ▣ 정답 : A

   ※ 구름 베어링의 진동은 가속도 센서로 측정한다.

7. 센서 설치

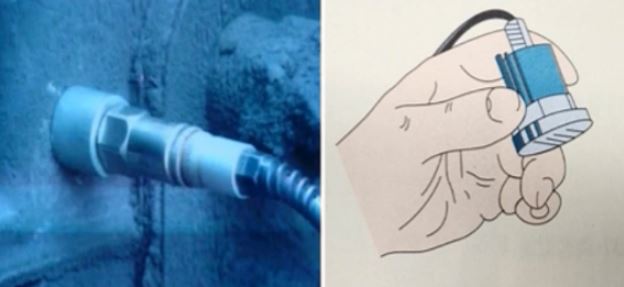

  ▣ 다음 동영상과 같은 센서를 부착할 때 부착방법 3가지를 쓰시오.



  ▣ 수평, 수직, 축방향

    ※ 동영상에는 가속도 센서이다.

    ※ H : Horizon, V : Vertical, A : Axial 이라고도 한다.

8. 센서 부착

  ▣ 다음 동영상과 같이 센서를 부착할 때, 이 부착 방법의 장점 3가지를 쓰시오.



  ① 여러 측정점을 쉽고 빠르게 이동하며 측정할 수 있다.

  ② 습기에 큰 영향을 받지 않는다.

  ③ 축정 대상물에 손상을 주지 않는다.

    ⊙ 측정 주파수 범위가 넓다. (3kHz ~ 7 kHz)

    ⊙ 손떨림에 의한 저주파 진동을 방지할 수 있다.

   ※ 문제의 동영상은 마그네틱에 의한 부착 방법이다.

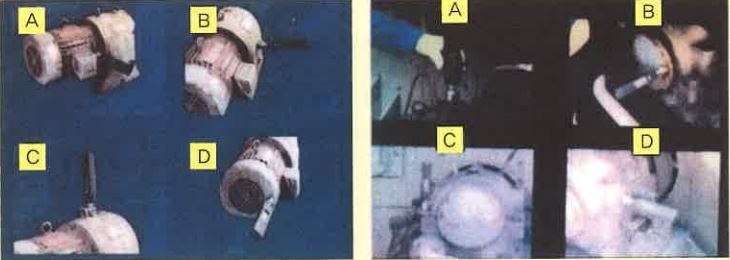

9. 진동 측정

  ▣ 진동 측정시 측정 부위로 선정이 잘못된 것은 ?




  ▣ 정답 : D



   ※ 모터 그림이 4개가 있고 D번은 임펠러 커버에 센서가 붙어 있다.

   ※ 진동 센서는 커버에 설치하지 않는다.

10. 회전속도 측정기

  ▣ 다음 동영상과 같이 회전체의 회전속도를 측정하는 계측기의 명칭을 쓰시오.



  ▣ 스트로보스코프

     ※ 스트로보스코프는 비접촉 RPM 측정기이다.

11. 게이지 측정

  ▣ 다음 동영상에서 게이지 측정값을 판독하여 적으시오.



  ▣ 718 rpm

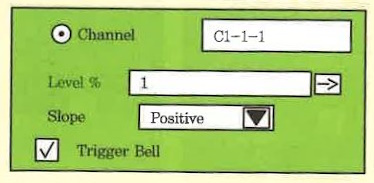

12. 트리거 레벨 조절

  ▣ 다음 동영상에서 제시하는 것은 무엇을 하는 것인가 ?



  ▣ 트리거 레벨 조절

   ※ 둥근 원판에 망치를 교환하여 두들이고 화면에 영어로 Triger Bell, Level 칼럼에 숫자가 나타난다.

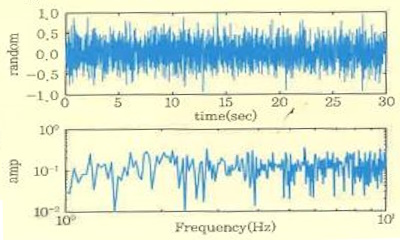

13. 푸리에 변환

  ▣ 시간영역 데이터를 주파수 영역 데이터로 변환시키는 것을 무엇이라 하는가 ?



  ▣ 푸리에 변환

    ※ FFT라고도 한다.

14. 충격 망치

  ▣ 다음 동영상에서 지시하는 A, B의 명칭을 쓰시오.



    A : 충격망치         B : 가속도 센서

  ※ A는 대상물에 충격을 주는 망치이며, B는 진동 센서 중 가속도 센서이다.



15. TiP 교체

  ▣ 다음과 같이 tip을 교체하는 이유를 기술하시오.



   ▣ 충격 신호의 주파수 범위를 조절(선택)하기 위해

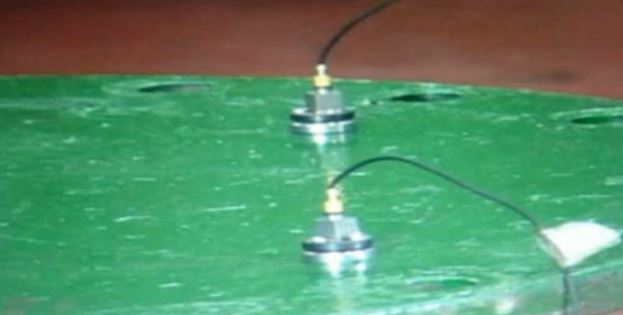

16. 진동 측정

  ▣ 다음 동영상은 무엇을 찾는 것인가 ?



  ▣ 노드 (node)점을 피하기 위함

    ※ 원판에 센서를 2개 설치하는 것은 진동 모드에서 노드 (node)점을 피하기 위함이다.

    ※ 두개의 진동센서를 설치하여 맨홀처럼 생긴 둥근 원판을 충격 해머로 친다.

        (센서 2개를 설치한 이유)



   ▣ 노드점을 피하기 위해 (공진 주파수를 찾기 위해)

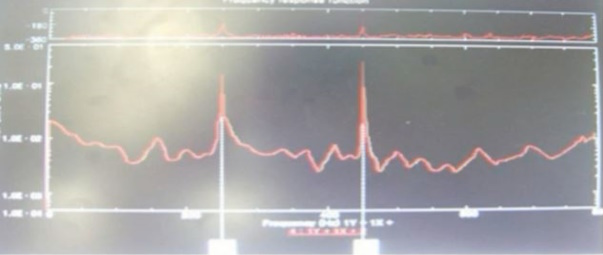

17. 스펙트럼 분석

  ▣ 다음 스텍트럼에서 2개의 화면은 무엇을 위한 것인가 ?



  ▣ 대상물에 가해지는 충격 신호와 대상물의 응답 신호와의 연관성을 확인하기 위해

  ※ 2개의 진동 스펙트럼을 디스플레이 하는 이유는 충격 망치의 충격 신호와 대상물의 응답신호의 연관성을 확인하기

      위함이다.

18. 맥놀이

  ▣ 다음 동영상과 같은 시간 파형과 주파수 파형을 보이는 진동 특성을 무엇이라 하는가 ?



  ▣ 맥놀이

  ※ 비트 (beat)라고도 하며, 똑 같은 팬턴의 파형이 연속적으로 반복되는 특성으로 맥놀이 수는 두 음원의 주파수 차와

       같다.

19. 고유 진동수

  ▣ 고유진동수 측정시 그래프에서 표시되고 있는 A, B가 나타내는 의미를 구체적으로 기술하시오.



  ▣   A : 1차 고유 진동수         B : 2차 고유 진동수

   ※ 진동 시스템의 고유 진동수는 시스템을 외부 힘에 의해서 평형 위치로 부터 움직였다가 그 외부 힘을 끊었을 때 시스템

        이 자유 진동을 하는 진동수로 정의한다.



 ※ 검은 화면에 높은 주파수 2개가 있다.

20. 기어 맞물림 주파수

  ▣ 기어 박스에서 입력측은 상단기어이고, 회전속도는 1770 rpm이다. 각 기어의 잇수가 다음과 같을 때 기어 맞물림

        주파수를 계산하시오.

    A : 상단기어 잇수 : 256ro, B : 중간 기어 잇수 : 157 개, C : 하단 기어 잇수 : 94 개



  ▣ 기어 맞물림 주파수 = 256 × 1770 / 60 = 7552 Hz

       ※ 기어 맞물림 주파수 = 기어 잇수 × 기어 회전 주파수

21. 모터의 회전수

  ▣ 다음 동영상은 모터 (Motor)의 수직 방향에서 측정한 진동의 시간파형이다. 진동의 주기는 모터의 회전 주기와 일치

        하고 있다. 이 모터의 회전수를 구하시오.



   ▣ 주기 T = △t = 31.64 msecs = 0.03164 secs

22. 결함 측정

  ▣ 다음과 같은 결함의 명칭은 ?



  ▣ 축 오정렬

   ※ 축방향으로 1X, 2X, 3X 성분으로 전동이 나타나므로 결함은 축 오정렬이다.

23. 축 오정렬 결함

  ▣ 다음과 같은 축 오정렬 결함의 종류는 ?



  ▣ 편각 축 오정렬

  ※ 축 오정렬 중 두 축이 편각으로 중심 불일치이므로 편각 축 오정렬 (angular misaligment)이 되며 커플링의 갭 (간극)

       축 오정렬 (gap misalignment)로도 나타난다.

24. 오일 휠

  ▣ 미끄럼 (슬리브) 베어링에서 발생하는 결함 현상은 ?



  ▣ 오일 휠

   ※ 미끄럼 베어링에 대한 오일 휠 결함이다.

25. 베어링 결함

  ▣ 다음과 같은 결함의 명칭은 ?



  ▣ 베어링 내륜 결함

    ※ 외륜은 고정, 내륜이 회전하면 볼은 공전하면서 자전운동을 하게 되며, 이 때 베어링의 내륜에 결함이 되는 스펙트럼

        을 나타내고 있다.

26. 베어링 결함

  ▣ 다음과 같은 결함의 현상 명칭은 ?



  ▣ 베어링 외륜과 하우징 틈새 과다

    ※ 하우징과 베어링 외륜의 틈새가 커 회전 헐거움 (rotating looseness)이 발생되는 결함이다.

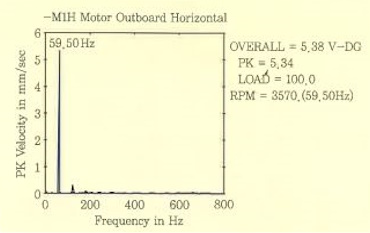

27. 공진

  ▣ 모터 (motor)의 수평방향 진동이 기준값을 초과하여 높게 발생하고 있다. 수직과 축방향의 진동은 매우 낮게 나타나고

       있으며, 모터의 회전속도를 약간 낮추었더니 진동이 급격히 감소하였다. 이 설비가 일으키고 있는 결함의 원인을 기술

       하고 적합한 대책을 기술하시오.



  ① 결함 원인 : 공진

  ② 대책 : 모터의 회전수를 변경하여 고유 진동수와 일치하지 않게 한다.

   ※ 수평 방향의 진동값이 크므로 언벨런스라고 볼 수 있으나 모터의 회전수를 변경하였더니 진동값이 급격히 감소된

        것이라면 이것은 주파수 중첩, 즉 공진현상이며, 공진에 대한 대책은 모터의 회전수를 변경하는 것이다.

28. 벨트 공진

  ▣ 다음 벨트의 결함은 무엇인가 ?



  ▣ 벨트 공진

   ※ 특정 회전수일 때만 파동을 일으키고, 회전수가 변하면 파동이 일어나지 않는 것은 공진이다.
