기계 요소 제도



1. 다음 기하 공차 도시법의 설명 중 잘못된 것은 ? [16-4, 19-4]



  ① A는 테이텀을 지시한다.

  ② 진원도 공차값 0.01 ㎜ 이다.

  ③ 지정 길이 50 ㎜에 대하여 평행도 공차값 0.09 ㎜ 이다.

  ④ 지정 길이 50 ㎜ 에 해아여 원통도 공차값 0.09 ㎜ 이다.

​

[해설] 전체 진원도 공차값 0.01 ㎜, 지정 길이 50 ㎜에 대하여 평행도 공차값 0.09 ㎜ 이다. 기하 공차는 제품을 효율적으로

           생산하고 검사를 용이하게 하기 위한 것으로 부품간의 작동과 호환성이 중요할 때, 제품 제작과 검사의 일관성을 두

           기 위한 참조기준이 필요할 때 사용된다.



▣ 기하 공차의 종류와 기호

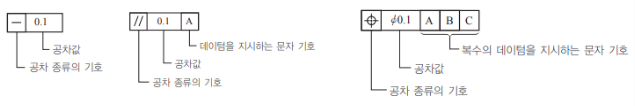

▣ 공차 기입하는 방법

   ① 공차 기입틀을 두 구획 또는 그 이상으로 구분하여 왼쪽에서 오른 쪽으로 기입한다.



  ② 공차가 적용되는 수를 지시하기 위하여 '6구멍', '4면'과 같이 공차붙이 형체에 연관시켜서 지시하는 주기는 공차 기입

       의 틀의 위쪽에 쓴다.



  ③ 한개의 형체에 두개 이상의 종류의 공차를 지시할 필요가 있을 때 이들 공차 기입틀을 상하로 겹쳐서 기입한다.



   ※ 데이텀 : 기하공차를 규제할 때 관련되는 형체의 기준으로 부터 기하 공차를 규제하는 경우, 어느 부분의 형체를 기준

                     으로 기하공차를 규제하느냐에 따른 기준이 되는 형체를 말한다.

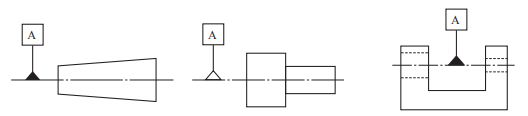

  ① 공차와 관련된 데이텀은 영어의 대문자를 정사각형으로 둘러싸고 데이텀이라는 것을 나타내는 데이텀 삼각기호를 지

       선으로 사용한다.



  ② 선 또는 자체가 데이텀 형체인 경우에는 형체의 외형선 위 또는 외형선을 연장하는 가는 선 위에 데이텀 삼각 기호를

       붙인다.

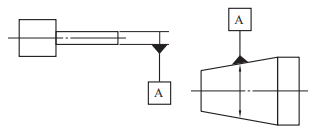

  ③ 치수가 지정되어 있는 형체의 축 직선 또는 중심 평면이 데이텀인 경우에는 치수선의 연장선을 데이텀의 지시선을

       사용하여 나타낸다.



  ④ 축 직선 또는 중심 평면이 공통인 모든 형체의 축 직선 또는 중심 평면이 데이텀인 경우에는 축직선 또는 중심 평면을

        나타내는 중심선에 데이텀 삼각 기호를 붙인다.



2. 다음 중 가는 실선의 용도가 아닌 것은 어느 것인가 ? [18-1]

   ① 가상선           ② 치수선            ③ 중심선              ④ 지시선

​

[해설] 가상선은 가는 2점 쇄선을 사용한다.

​

3. 다음 단면도 중 주로 대칭인 물체의 중심선을 지준으로 내부 모양과 외부 모양을 동시에 표시하는 것은 ? [18-1]

   ① 온 단면도       ② 계단 단면도       ③ 부분 단면도           ④ 한쪽 단면도

​

4. 나사의 종류를 표시하는 기호가 올바르게 표기된 것은 ? [06-4]

   ① 유니파이 보통 나사 : UNF                  ② 관용 평행 나사 : PT

   ③ 30도 사다리꼴 나사 : TM                    ④ 후강 전선관 나사 : CTC

​

[해설] ① 유니파이 보통 나사 : UNC    ② 관용 평행 나사 : PS,        ③ 후강 전선관 나사 : CTG

​

5. 다음 나사의 종류를 표시하는 기호 중에서 유니파이 가는 나사를 나타내는 것은 어느 것인가 ? [07-4, 14 - 2]

   ① UNC           ② UNF            ③ Tr                    ④ M

​

[해설] UNC는 유니파이 보통 나사, Tr은 미터 사다리꼴 나사, M은 미터계 나사를 나타냄

​

6. 나사의 표시방법 중 유니파이 보통 나사를 나타내는 기호는 ? [07-4, 19-2]

  ① UNF          ② UNC             ③ CTC          ④ CTG

​

7. 나사의 종류를 표시하는 기호가 올바르게 표기한 것은 ? [11-4]

  ① 유니파이 보통 나사 : UNF      ② 미터 사다리꼴 나사 : Tr        ③ 미니어처 나사 : M    ④ 후강 전선관 나사 : CTG

​

[정답]    1. ④      2. ①      3. ④      4. ③      5. ②      6. ②       7. ②

​

8. 관용 나사 (Pipe thread)의 특징으로 틀린 것은 ? [12-4, 16-2]

   ① 보통 나사에 비하여 피치 및 나사산의 높이가 낮다.

   ② 관용 테이퍼 나사는 축심에 대해 1/6의 데이퍼를 가진다.

   ③ 관용 테이퍼 나사는 평행 나사에 비해 기밀성이 우수하다.

   ④ 나사산의 각도가 75 ° 이며 주로 미터(㎜)나사이다.

​

[해설] 관용 나사의 나사산 각도는 55° 이며 인치 [inch] 나사이다.

​

9. 여러 줄 나사의 리드를 기입하는 방법으로 옳은 것은 ? [15-2]

  ① 2줄 M12 × 1.5 - L1/2         ② 3줄 M12 + R 12.7      ③ 3줄 Tr × 1.5 - L1/2     ④ 2줄 TM32 (리드 127)

​

[해설] 여러 줄 나사를 표시할 때에는 호칭 뒤에 괄호로 표시한다.

​

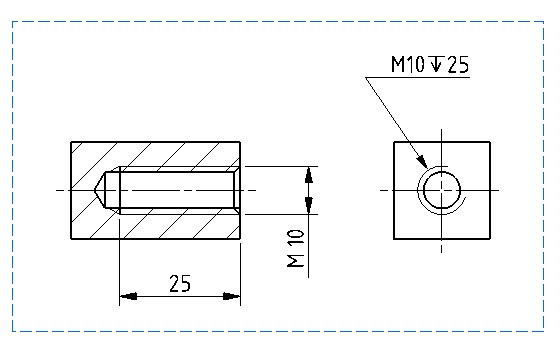

10. 나사의 표기법에서 M10 - 6H/6g 에 대한 설명으로 맞는 것은 ? [13-4]

   ① 미터 보통 나사(M10) 수나사 6H와 암나사 6g 의 조합

   ② 미터 보통 나사(M10) 암나사 6H와 수나사 6g 의 조합

   ③ 미터 평행 나사(M10) 수나사 6H와 암나사 6g 의 조합

   ④ 미터 관용 평형 나사 (M10) 암나사 6H와 수나사 6g 조합

​

11. 다음 나사의 표기 방법에 관한 설명 중 옳은 것은 ? [14-4]

1/4 - 20 UNC - 3A



  ① 유니파이 가는 나사     ② 피치가 1/4 ㎜ 인 나사        ③ 3급의 암나사   ④ 정밀도가 높은 3급인 수나사

​

[해설] 유니파이 보통 나사로 수나사의 외경이 1/4 인치이다.

​

12. 미터 사다리꼴 나사의 표기 방법인 "Tr 40×14 (P7)" 의 설명으로 옳은 것은 ? [15-4]

   ① 공칭 지름 40 ㎜, 리드 7㎜, 피치 14 ㎜                      ② 공칭 지름 40 ㎜, 리드 14 ㎜, 피치 7 ㎜

   ③ 공칭 지름 40 ㎜, 리드 7㎜, 암나사의 등급이 7H       ④ 공칭 지름 40 ㎜, 리드 14 ㎜, 피치 7 ㎜, 수나사의 등급 7e

​

13. 다음 중 물체를 인양하거나 이동할 때 사용되는 볼트는 어느 것인가 ? [12-4]

   ① 관통 볼트        ② 아이 볼트          ③ 스테이 볼트          ④ 나비 볼트

​

14. 키가 전달할 수 있는 토크 중 크기가 큰 순서대로 바르게 나열한 것은 ? [14-1, 18-1]

   ① 평 키 > 안장 키 > 묻힘 키                ② 묻힘 힘 > 평 키 > 안장 키

   ③ 묻힘 키 > 안장 키 > 평 키                ④ 안장 키 > 묻힘 키 > 평기

​

15. 일반적인 핀의 호칭법에 대한 설명으로 잘못된 것은 ? [18 - 2]

   ① 분할 핀의 호칭 길이는 긴 쪽의 길이로 표시한다.

   ② 테이퍼 핀의 호칭 지름은 작은 쪽의 지름으로 표시한다.

   ③ 평행 핀의 길이는 양 끝의 라운드 부분을 제외한 길이로 표시한다.

   ④ 분할 핀의 호칭 지름은 판이 끼워지는 구멍의 지름으로 표시한다.

​

[해설] 분할 핀의 호칭 길이는 짧은 쪽의 길이로 표시한다.

​

[정답]   8. ④     9. ④     10. ②     11. ④     12. ②     13. ②     14. ②     15. ①

​

16. 두께가 같고 폭이 구배 또는 테이퍼로 되어 있는 일종의 쐐기로 인장 또는 압축렬이 축방향으로 작용하는 축과 축,

       피스톤과 피스톤 등을 연결하는데 사용하는 체결용 기계 요소는 ? [19-2]

   ① 키               ② 핀             ③ 볼트               ④ 코터

​

[해설] 코터는 인장하중이나 압축하중이 작용하는 곳에 간단, 신속, 확실한 결합에 적합하다. 축과 축 등을 연결하는데

          사용되는 쐐기이다. 축 방향의 직각으로 설치한다.



17. 다음 중 축의 도시 방법으로 잘못된 것은 어느 것인가 ? [09-4]

   ① 축이나 보스의 끝 구석 라운드 가공부는 필요 시 확대하여 기입하여 준다.

   ② 축은 일반적으로 길이 방향으로 절단하지 않으며 필요시 부분 단면은 가능하다.

   ③ 긴 축은 단축하여 그릴 수 있으나 길이는 실제 길이를 기입한다.

   ④ 원형 축의 일부가 평면일 경우 일점 쇄선을 대각선으로 표시한다.

​

[해설] 원형 축의 일부가 평면일 경우 가는 실선을 대각선으로 표시한다.

​

18. 일반적으로 베어링을 열박음으로 장착할 때 몇 ℃ 이상으로 가열하면 베어링의 경도가 저하되는가 ? [19-1]

   ① 20             ② 80               ③ 100              ④ 130

​

[해설] 베어링의 경도가 저하되는 온도는 130 ℃ 이며, 베어링 조립 등을 위한 가열 최대 온도는 120 ℃, 최대 사용 온도는

           100 ℃ 이다.

​

19. 일반적인 구름 베어링의 기본 요소가 아닌 것은 ? [20-4]

   ① 내륜               ② 외륜              ③ 오일 링                 ④ 리테이터

​

[해설] 구름 베어링을 구성하는 기본적인 요소는 회전체, 내륜 (inner ring) 및 외륜(outer ring)과 리테이너이다. 리테이너

           (Retainer) 볼 베어링이나 롤러 베어링에서 볼이나 롤이 언제나 같은 간격을 유지하도록 끼워져 있는 부품을 이른다.

           링처럼 생긴 모양이 많아 리테이너 링이라고 부르기도 한다.

​

20. 구름 베어링의 구성요소 중 회전체 사이에 적절한 간격을 유지하여 마찰을 감소시켜 주는 것은 ? [18-1, 20-4]

   ① 임펠러          ② 마그넷           ③ 리테이너              ④ 블레이드

​

21. 베어링의 안지름 기호가 08 일 때 베어링 안지름은 ? [17-2]

   ① 8 ㎜          ② 16 ㎜              ③ 30㎜                 ④ 40 ㎜

​

[해설] ㉠ 안지름 1 ~ 9 ㎜, 500 ㎜ 이상 : 번호가 안지름

          ㉡ 안지름 10 ㎜ : 00, 12 ㎜ : 01, 15 ㎜ : 02, 17㎜ : 03

          ㉢ 안지름 20 ~ 495 ㎜ 는 5 ㎜ 간격으로 안지름을 5로 나눈 숫자로 표시

​

[정답]   16. ④       17. ④        18. ④         19. ③         20. ③          21. ④

​

22. 구름 베어링 6206 P6 을 설명한 것 중에서 잘못된 것은 ? [06-4]

   ① 6 - 베어링 형식                                    ② 2 - 사용한 윤활유의 점도

   ③ 06 - 베어링 안지름 번호                      ④ P6 - 등급 번호

​

[해설] ② 2 - 베어링 계열 번호

​

23. 다음 그림의 밸브 기호 명칭으로 맞는 것은 ? [11-4]



   ① 게이트 밸브 (gate valve)                ② 체크 밸브 (check valve)

   ③ 글로브 밸브 (globe valve)              ④ 버터 플라이 밸브 (butterfly valve)

​

24. 다음 기호의 명칭으로 옳은 것은 ? [14-2]



   ① 앵글 밸브       ② 볼 밸브          ③ 체크 밸브            ④ 안전밸브

​

25. 파이프 지름 D[㎜], 내압을 P [N/㎡], 파이프 재료의 허용 인장응력을 σa [N/㎡], 이음 효율 η, 부식에 대한 상수를 C[㎜],

       안전 계수를 S라 할 때, 파이프 두께 t [㎜]를 구하는 식은 ? [15-4]​

26. 다음 중 기어에 대하여 올 바르게 설명한 것은 ? [10-4]

  ① 하이포드 기어는 두 축의 중심선이 서로 교차한다.         ② 웜 기어는 역회전이 가능하며 소음과 진동이 적다.

  ③ 피치면이 평행인 베벨 기어를 크라운 기어라고 한다.     ④ 스큐 기어는 큰 힘을 전달하는데 적합하다.



[해설] 하이포드 기어는 두 축의 중심선이 평행하지도 않고 교차하지도 안으며, 웜 기어는 역회전이 불가능하고 소음과

          진동이 크다.

​

27. 스퍼 기어의 제도시 요목표 기입 사항이 아닌 것은 ? [19-1]

   ① 잇수           ② 치형           ③ 압력각              ④ 비트림각

​

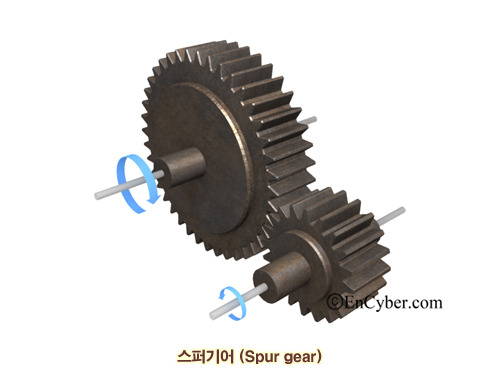

[해설] 스퍼 기어에는 비틀림각이 없다. 스퍼기어 : 가장 대표적인 기어로, 평기어, 평치차라고도 한다. 기어는 동력전달에

      사용되는 기계요소이다. 치수가 다른 기어를 조합시켜 축의 회전운동을 감속·가속시키는 것이 일반적인 사용방법이다.





28. 스퍼 기어의 제도에서 요목표에 없어도 되는 항목은 ? [07-4, 11-4, 17-2]

   ① 기어의 치형       ② 기어의 모듈          ③ 기어의 재질             ④ 기어의 압력각

​

[해설] 기어의 재질은 부품표에 기입한다.

​

29. 스퍼 기어의 제도 시 항목표 기입 사항이 아닌 것은 ? [09-4]

   ① 압력각         ② 표면 거칠기          ③ 잇수          ④ 치형

​

30. 스퍼 기어를 도면에 나타낼 때 치형을 생략하고 간단하게 표시할 수 있는데 그 방법이 잘못된 것은 ? [14-2]

   ① 주 투상도의 이봉우리 선, 측면도의 봉우리 원은 굵은 실선으로 그린다.

   ② 주 투상도의 피치선, 측면도의 피치원은 가는 실선으로 그린다.

   ③ 주 투상도를 단면으로 도시할 때에는 이 뿌리선은 굵은 실선으로 도시한다.

   ④ 측면도의 이뿌리원은 가는 실선으로 도시한다.

​

[해설] 기어의 피치선과 피치원은 1점 쇄선으로 그린다.

​

[정답]   22. ②      23. ①      24. ②      25. ①     26. ③     27. ④     28. ③     29. ②     30. ②

​

31. 원통에 감긴 실을 잡아 당기면서 풀 때 실이 그리는 곡선으로서, 대부분 기어에 사용되고 있는 곡선은 ? [14-4]

   ① 사이클로이드 치형 곡선                     ② 인벌류트 치형 곡선

   ③ 노비코프 치형 곡선                            ④ 에피사이클로이드 치형 곡선

​

[해설] 인벌류트 기어 (involute gear) : 주어진 원 (기초원 : base circle) 위에 감긴 실을 팽팽히 잡아 당기면서 풀 때, 실의 끝

           점이 그리는 궤적을 인벌류트 곡선이라 한다.  인벌류트 곡선으로 만든 이의 윤곽을 인벌류트 치형이라 하며, 기초

           원의 내부에는 인벌류트 곡선이 존재하지 않는다. 이 치형으로 된 기어를 인벌류트 기어라고 한다.

​

32. 다음 중 헬리컬 기어의 정면도에서 이의 비틀림 방향을 나타내는 선의 종류는 어느 것인가 ? [13-4]

   ① 일점 쇄선         ② 이점 쇄선          ③ 가는 실선            ④ 굵은 실선

​

33. 헬리컬 기어의 특성에 대한 설명으로 맞는 것은 ? [15-4]

  ① 진동이나 소음이 발생되기 쉽다.                                  ② 기어 이의 모양이 직선으로 물림률이 크다.

  ③ 원통면 위의 잇줄이 나선 모양으로 이루어진다.           ④ 이가 물리기 시작하여 끝날 때 까지 접촉을 한다.

​

34. 베벨 기어의 제도 방법에 관하여 잘못된 것은 ? [14-4]

  ① 정면도 잇봉우리선과 이골선 : 굵은 실선                 ② 정면 피치선 : 가는 이점 쇄선

  ③ 측면도 피치원 : 가는 일점 쇄선                                ④ 측면도 잇봉우리원 내단부와 외단부 : 굵은 실선

​

35. 웜 기어 (Worm gear)의 특징으로 잘못된 것은 ? [16-2, 19-4]

  ① 역전을 방지할 수 없고 소음이 크다.                 ② 웜과 웜 휠에 스러스트 하중이 생긴다.

  ③ 작은 용량으로 큰 감속비를 얻을 수 있다.         ④ 웜 휠의 정밀 측정이 곤란하며, 가격이 비싸다.

​

[해설] 웜 기어 장치의 특성

   ㉠ 소형, 경량으로 역전을 방지할 수 있다.

   ㉡ 소음과 진동이 작고, 감속비가 크다 (1/10 ~ 1/100)

   ㉢ 미끄럼이 크고, 전동 효율이 나쁘다.

   ㉣ 중심 거리에 오차가 있으면 마멸이 심해 효율이 더 나빠지고 웜과 휠에 추력이 생긴다.

   ㉤ 항상 웜이 입력축, 휠이 출력축이 된다.

      ※ 웜기어 (Worm gear) : 상호간에 직각으로 교차하지 않는 2축간에 큰 감속비의 회전을 전동하는 데 사용되는 기어

                                             장치. 나사형 웜과 이것에 맞물려지는 웜 휠로 이루어지고, 보통 웜을 원동차로 하여 감속 장치

                                              에 사용한다



[정답]   31. ③      32. ③        33. ③       34. ②       35. ①

​

36. 전동용 기계 요소 중 원통 마찰차 점검 결과 원동차와 종동차의 밀어 붙이는 힘이 약해 전달이 안되는 것을 확인하여

      미끄러지지 않고 동력을 전달시키는 힘을 확인하려 할 때 알맞은 계산식은 어느 것인가 ? (단, P : 밀어 붙이는 힘, F :

      전달력, μ : 마찰계수)  [15-4]

   ① F ≤ μP             ② P ≤ μF          ③ P ≥ μF             ④ F ≥ μP

​

37. 일반적인 V벨트 전동 장치의 특징으로 잘못된 것은 ? [19-4]

  ① 이음매가 없어 운전이 정숙하다.                                     ② 지름이 작은 풀리에도 사용할 수 있다.

  ③ 홈의 양면에 밀착되므로 마찰력이 평 벨트 보다 크다.    ④ 설치 면적이 넓고, 축간 거리가 짧은 경우는 사용할 수 없다.

​

[해설] 평 벨트에 비해 설치 면적이 작고, 축간 거리가 짧다.

​

38. V벨트에 대한 설명 중 잘못된 것은 어느 것인가 ? [16-4]

   ① V벨트는 단면의 형상에 따라 6종류로 구분한다.

   ② 평 벨트 보다 미끄럼이 적어 큰 회전력을 전달할 수 있다.

   ③ V벨트는 V벨트 풀리의 바닥 홈에 접하고 있어야 한다.

   ④ 폴리에 홈 각을 V벨트 보다 더 작은 각도로 가공해야만 동력 손실을 줄일 수 있다.

​

[해설] V벨트는 V벨트 풀리의 바닥 홈에 접하지 않아야 접촉 면적이 커 미끄럼이 적어진다.

​

39. 벨트 풀리의 제도법을 설명한 내용 중 잘못된 것은 ? [12-4]

   ① 벨트 풀리는 대칭형이므로 전부를 표시하지 않고 그 일부분만 표시할 수 있다.

   ② 암은 길이 방향으로 절단하지 않는다.

   ③ 암의 단면형은 도형의 밖이나 도형 내에 표시한다.

   ④ 테이퍼 부분의 치수는 치수선을 빗금 방향으로 표시해서는 안된다.

​

[해설] 테이퍼 부분의 치수는 치수선을 빗금 방향 (수평과 60° 또는 30°)으로 경사시켜 표시한다.

          테이퍼 (taper) : 원뿔체에 있어서 중심선에 관하여 대칭한 양측면의 경사.



40. 다음 중 타이밍 벨트 (timing belt)에 대한 설명으로 잘못된 것은 ? [13-4]

   ① 큰 힘의 전동에 적합하다.                      ② 굴곡성이 좋아 작은 풀리에도 사용된다.

   ③ 정확한 회전 각속도비가 유지된다.        ④ 축간 거리가 짧아 좁은 장소에도 설치 가능하다.

​

[해설] 타이밍 벨트 (timing belt)는 미끄럼을 방지하기 위하여 안쪽 표면에 이가 있는 벨트로서, 정확한 속도가 요구되는

          경우의 전동 벨트로 사용된다.

​

41. 철강재 스프링 재료가 갖우처야 할 조건으로 잘못된 것은 ? [18-2, 19-4]

   ① 부식에 강해야 한다.                                                   ② 피로 강도와 파괴인성치가 낮아야 한다.

   ③ 가공하기 쉽고, 열처리가 쉬운 재료 이어야 한다.       ④ 높은 응력에 견딜 수 있고 영구 변형이 없어야 한다.

​

[해설] 피로강도와 파괴인성치가 높아야 한다.

​

[정답]    36. ①     37. ④        38. ③        39. ④         40. ①          41. ②

​

42. 스프링 재료가 갖추어야 할 구비 조건으로 적합하지 않은 것은 ? [12-4, 17-2]

   ① 열처리가 쉬워야 한다.                   ② 영구변형이 없어야 한다.

   ③ 피로강도가 낮아야 한다.               ④ 가공하기 쉬운 재료이어야 한다.

​

43. 다음 중 코일 스프링의 작도법 중 옳지 못한 것은 ? [07-4]

   ① 무하중 상태에서 그리는 것을 원칙으로 한다.

   ② 하중과 높이 (또는 길이) 또는 처짐과의 관계를 표시할 필요가 있을 때에는 표제란에 기입한다.

   ③ 그림 안에 기입하기 힘든 사항은 표제란에 기입한다.

   ④ 그림에서 단서가 없는 코일 스프링이나 볼류트 스프링은 모두 오른쪽으로 감은 것으로 나타낸다.

​

[해설] 그림안에 기입하기 힘든 사항은 요목표에 기입한다.

​

44. 스프링의 도시 방법을 설명한 내용 중 잘못된 것은 ? [08-4, 15-4]

   ① 겹판 스프링은 일반적으로 스프링 판이 수평인 상태에서 그린다.

   ② 조립도, 설명도 등에서 코일스프링을 도시하는 경우에는 그 단면만을 나타내어도 좋다.

   ③ 코일 스프링, 벌류트 스프링, 스파이럴 스프링 및 접시 스프링은 일반적으로 무하중 상태에서 그린다.

   ④ 스프링의 종류 및 모양만을 간략도로 나타내는 경우에는 스프링 재료의 중심선만을 일점 쇄선으로 그린다.

​

[해설] 스프링의 종류 및 모양 만을 간략하게 그릴 때에는 스프링 소선의 중심선을 굵은 실선으로 그리며, 정면도만

           그리면 된다.

​

45. 다음 중 스프링의 도시 방법으로 잘못된 것은 ? [19-4]

   ① 그림 안에 기입하기 힘든 사항은 표에 일괄하여 표시한다.

   ② 코일 스프링, 벌류트 스프링은 일반적으로 무하중 상태에서 그린다.

   ③ 겹판 스프링은 일반적으로 스프링 판이 수평인 상태에서 그린다.

   ④ 그림에서 단서가 없는 코일 스프링이나 벌류트 스프링은 모두 왼쪽으로 감은 것으로 나타낸다.

​

[해설] 그림에서 단서가 없는 코일 스프링이나 벌류트 스프링은 모두 오른쪽으로 감은 것으로 한다. 볼류트 스프링

           (volute sprin) : 볼류트 스프링은 아랫방향으로 축 하중이 작용할 때 하중은 변형과 함께 거의 직선적으로 증가 하다

           가 경이 큰 바닥부의 판으로 순차적으로 좌면에 접촉한다.



46. 고무 스프링 (rubber spring)의 특징에 대한 설명으로 옳은 것은 ? [16-2]

   ① 감쇠 작용이 커서 진동의 절연이나 충격 흡수가 좋다.

   ② 노화와 변질방지를 위하여 기름을 발라 두어야 한다.

   ③ 인장력에 강하지만 압축력에 약하므로 압축하중을 피하는 것이 좋다.

   ④ 크기 및 모양을 자유로이 선택할 수는 없고 여러가지 용도로 사용이 불가능하다.

​

[정답]   42. ③     43. ③     44. ④     45. ④     46. ①

​
