정수압 방정식

▣ 어떤 용기에 담겨있는 물의 압력이나 고인 물의 압력을 계산하는데는 정수압에 대한 관련식이 필요하다.



물에 의한 압력이 작용하는 사례는 우리 주변에 매우 많다. 위 그림은 미국 콜로라도의 후버댐과 우리나라 소양강댐의

사진이다. 이들 댐을 설계할 때는 정수압의 계산이 필요하다.

즉, 정수력, 유체의 수심에 따라 선형적으로 변동하는 유체의 압력 계산이 필요하다.

그런데 위 그림에서 소양강댐은 댐체가 직선이고 후버댐은 곡선이다. 따라서 수압이 소양강

댐은 평면에 작용하고 후버댐은 곡면에 작용한다. 평면과 곡면에 작용하는 수압을 측정하는 방법에 대하여 알아 보자.



수압의 영향을 받는 구조물은 댐 뿐만 아니라 하천에 설치하는 교각, 가물막이 막, 방파제,

교각설치를 위한 케이슨 등 다양하다.

​



먼저, 평면에 가해지는 정수력에 대해 알아 보자.

대표적인 형태로 소양강댐에 대해 살펴보자. 위 그림의 왼쪽 그림은 소양강댐 전경사진이고

오른쪽 그림은 개념적으로 댐의 단면을 보여주고 있다. 그림에서 댐체의 단면중 공기와 닿

는 부분을 제외한 수중 부분을 보면 댐체와 물을 평면으로 닿고 있음을 알 수 있다.

그런데 평면이냐 곡면이냐에 따라 수압이 댐체에 미치는 영향이 달라진다.

​



정수력은 어떤 면에 수직적으로 작용하는 단위 면적당 힘인데 이 때 입력은 위치에 따라

달라질 수 있기 때문에 수학적으로는 dF/dA에 대하여 극한값을 취하게 된다. 그렇다면

거꾸로 어떤 면에 작용하는 힘은 어떤 면에 작용하는 압력의 미분값을 적분하면 얻을 수

있다. 그런데 어떤 면에 압력이 균일하게 작용한다면 압력 P가 상수가 될 것이다.

이런 경우 작용하는 힘은 압력상수에 면적 곱하여 산정된다.

즉 F = PA로 나타낼 수 있다.

​



앞에서 어떤 면에서 균일하게 압력이 작용한다면 그 면에 작용하는 힘은 압력 × 면적으로

산정할 수 있다고 하였다. 그런데 힘은 벡터이므로 벡터적 관계에서 살펴보자.

위 그림의 왼쪽 그림을 보면 압력이 균일하게 작용한다고 하였으므로 압력 P는 상수가 되고

작용하는 힘은 P × A 가 되는데 힘은 벡터인데 P와 A는 스칼라값이므로 물의 압력에 대응

하는 힘을 산정하려면 압력과 반대방향으로 단위 벡터 n벡터를 추가해야 한다.

오른쪽 아래 그림을 보면 비어있는 십자원은 압력중심이고 유체의 하중을 받는 압력의 중심

을 말한다. 반면 센트로이드는 도심을 의미한다. 위쪽 압력은 균일하므로 압력중심과 도심

의 위치가 같다.

​



이번에는 균일한 압력이 평면이 아닌 곡면에 작용하는 경우를 알아 보자. 위 그림을 보면

비정형인 파란색의 물체가 있다고 하자. 위와같은 물체가 대기중에 있다고 하면 물체의 상

부 쪽 빨간색 화살표 쪽으로 대기압이 작용하게 된다. 물론 위치에 따라 대기압이 다르지만

물체가 크지 않다고 한다면 모든 위치에서 대기압이 같다고 하여도 무방하다. 그러면 이 물

체에 작용하는 힘을 구한다고 한다면 힘은 -nPdA를 적분하면 된다.

그런데 n벡터는 위치에 따라 방향이 바뀌게 되므로 적분할 때 상수로 취급할 수 없게 된다.

따라서 힘을 구하기 위해서는 적분을 해서 구해야 하는데 dA =rdθ 이고 n 벡터는

icosθ + jsinθ 가 된다. 이를 적분을 하면 합이 "0"이 된다.

​

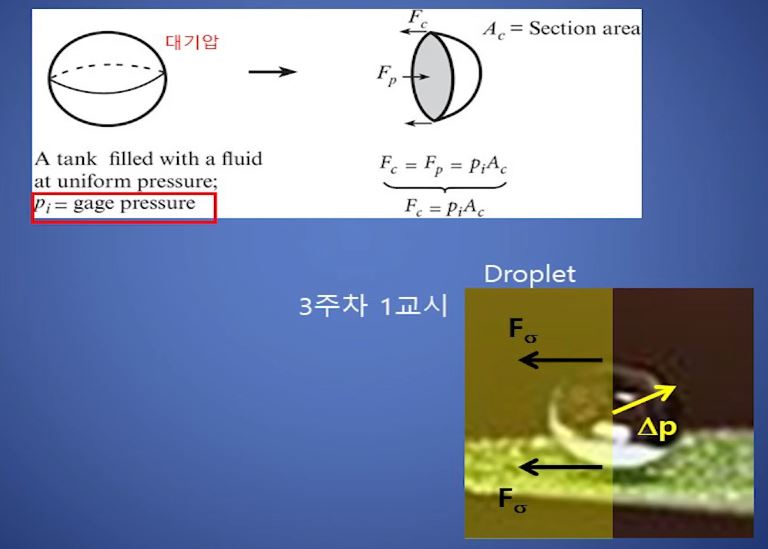

위 그림 왼쪽을 보면 풍선의 내부압력은 풍선이 커지거나 작아지지 않으므로 대기압력과

평행을 이루고 있다고 할 수 있다. 즉 대기압과 같다고 할 수 있으므로 내부 압력은 계기압

력 "0"이 된다. 또한 오른 쪽 그림은 풍선에 작용하는 힘은 풍선에 수직방향으로 균일하게

작용하게 되므로 압력 P에 풍선의 단면적을 곱한 값이 될 것이다. 풍선의 단면적은 πr2이다.

아래 그림에서 물방울의 경우 대기압력과 물방울의 표면장력과 같은 경우와 같은 예라고

할 수 있다.

​

이제 본격적으로 평면에 작용하는 정수력의 크기를 산정하는 방법에 대해 알아 보자.

위 그림의 오른쪽은 소양강댐 사진이고 왼쪽 그림은 댐을 내부에서 바라본 것이라고 가정을

하면 댐체는 수직으로 서 있지 아니하고 경사면을 띠게 된다. 댐체의 면을 Y축이라고 하고

Y축과 수면이 만나는 점을 "O", 수면에서 하늘 쪽 수직방향이 "Z"이라고 하자. 또한 수면과

댐체면이 이루는 각도를 "α"라고 하자.

Y방향으로 작용하는 정수압은 위치에 따라 선형적으로 작용한다는 것을 알 수 있다.

깊이가 깊어지면 압력이 높아진다. 압력을 식으로 나타내면 압력 P = γysinθ라고 할 수 있

다. 여기서 γ 는 물의 단위 중량, 비중량이고 수심은 ysinα 가 된다. 댐체의 어떤 미소면적을

dA라고 하자. 미소면적에 작용하는 힘은 dF =PdA가 된다. 아주 작은 미소면적이므로

압력은 위치에 따라 변하지 않는다고 할 수 있으므로 압력 P'를 상수취급해도 된다.

이 때 P'를 기준으로 하중을 구하자. P'는 도심에 작용하는 압력이다. 작용하는 힘을 구하려

면 적분을 y 즉 도심까지 거리로 적분을 해야 하는데 도심에서의 압력으로 구할 수 있다.

즉, F = P'A로 구할 수 있다.

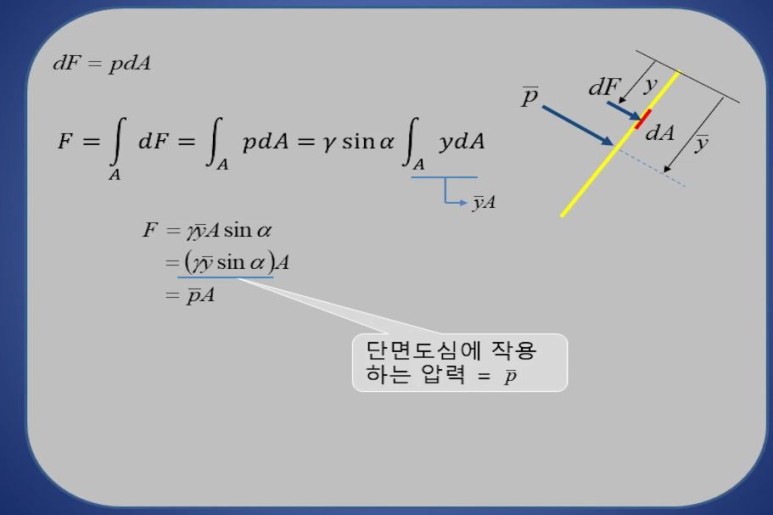

위 그림의 오른쪽 그림을 보면 노란색 선이 보이는데 이 노란색 단면이 우리가 구하고자 하

는 압력의 단면이다. 미소면적 dA이고 도심까지의 거리가 y, 도심의 압력을 P'라고 하자.

작용하는 힘은 압력 × dA를 적분하면 된다. 그런데 압력 P =γysinα라고 하였으므로

위의 식으로 정리할 수 있다. γsin θ 는 상수이므로 적분식에서 밖으로 나올 수 있으므로

결국 정리하면 F = P'A 가 된다.

​
