각국의 독특한 픽토그램(Pictogram)

세상에는 많은 나라들이 있죠...

나라마다 환경도 다르고 문화도 다르잖아요..

픽토그램도 아주 독특한 것이 있다고 하는데 알아 봅시다.

​



스웨덴에서는 휴대폰만 보고 걷지 말라는 표지판이 있다고 합니다.

우리나라에도 필요할 것 같은데요...

​



루마니아 어떤 지역에는 취객들이 많으니 조심하라는 표지판이 있다고요..

우와~~ 저나라가 정말 로마인들의 나라인가요 ?

​



잘 알고 계시겠지만 호주에서는 캥거루 출몰주의 표지판이 있고요..

​



하와이에서는 히치하이킹이 법으로 금지되어 있다고 합니다.

납치사건이 많았나요 ?

​

안전보건 표지란 ?

​

사업장의 유해 · 위험한 장소 · 시설 · 물질에 설치하여 산재예방을 위한 경고

비상시에 대처하기 위한 지시 · 안내 또는 안전 · 보건의식 고취를 위한 사항

등을 그림이나 기호 · 글자 등으로 나타낸 표지를 말한다.



안전 · 보건 표지에는 금지표지, 경고, 특정행위 지시, 안내 등이 있는데

각각에 대하여 알아 봅시다.

​

가. 금지표지 (빨간색)



  ▣ 금지, 위험표시

  ▣ 위험한 행동이 발생할 수 있는 상황 제작

  ▣ 출입금지, 사용금지, 화기금지, 접근금지 등





나. 경고표지 (노란색)



  ▣ 경고의 의미

  ▣ 고온경고, 방사선 물질 경고, 떨어짐 물체 경고 등 주의

  ▣ 일부표지

    ⊙ 바탕 : 무색

    ⊙ 기본모형 : 빨간색

    ⊙ 관련 부호 및 그림 : 검은색

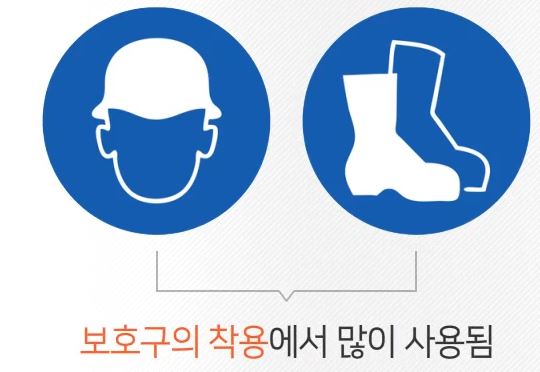

다. 지시표지 (파란색)



  ▣ 특정행위 지시 고지

  ▣ 안전시야 확보, 귀마개 착용 등 작업자의 행위

  ▣ 안전수칙 이행 필요

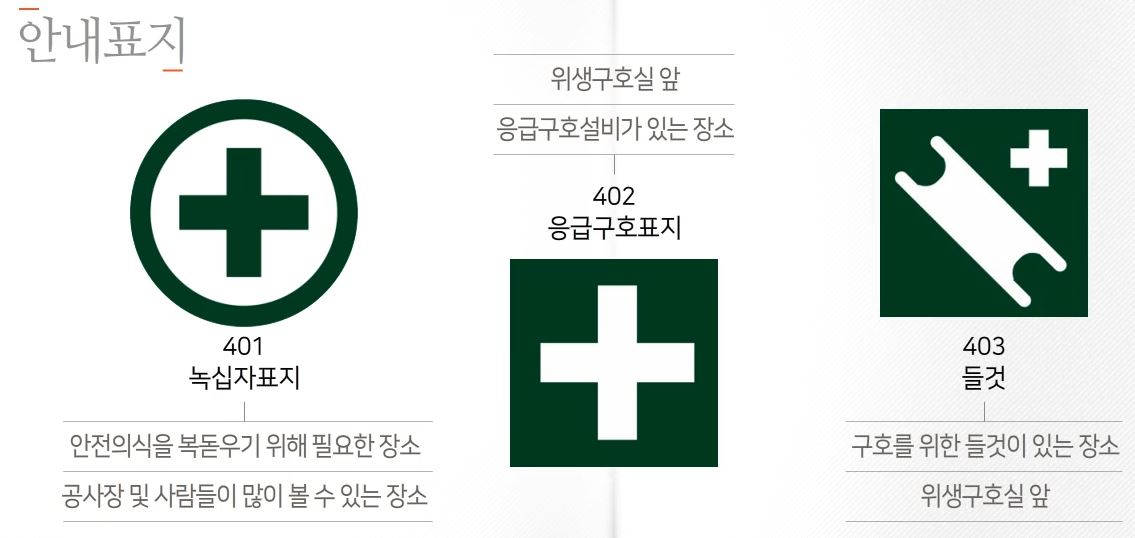

라. 안내표지 (녹색)



  ▣ 안내지시 고지

  ▣ 응급구호표지, 들 것 등 이동이나 구호물품 위치 등 정보

  ▣ 일부 표지

     ⊙ 바탕 : 흰색

     ⊙ 관련 부호 및 그림 : 녹색



마. 출입금지 표지

   ▣ 해당 작업의 관계자외 출입을 금지함



【 제작기준 】

​

  ▣ 근로자가 빠르고 쉽게 알아 볼 수 있는 크기로 제작

​

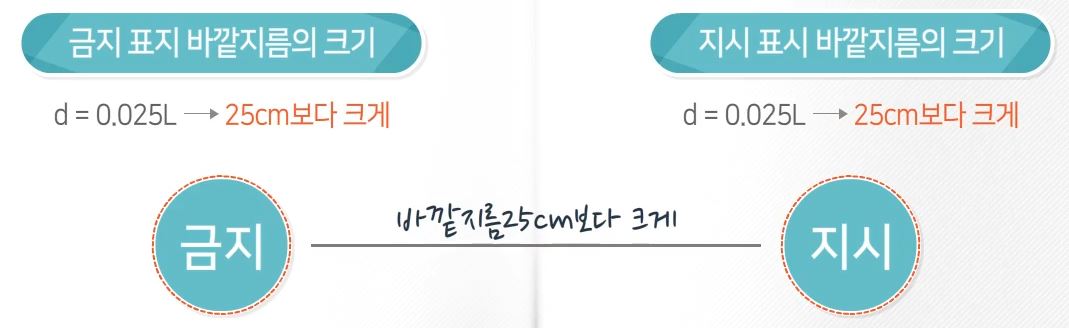

가. 금지표지 바깥지름의 크기

    d = 0.025L



나. 삼각형 경고 표지



다. 문자의 크기는 안전보건표지 전체 지름 및 크기의 1/4 이상이어야 함

​

【 색도 및 용도】

가. 빨간색

  ▣ 색도 : 7.5R 4/14

  ▣ 용도

    ⊙ 금지 : 정지신호, 소화설비 및 그 장소, 유해행위와 금지

    ⊙ 경고 : 화학물질 취급장소에서의 유해 · 위험 경고



나. 노란색

  ▣ 색도 : 5Y 8.5/12

  ▣ 용도

    ⊙ 경고 : 화학물질 취급장소에서의 유해 · 위험 경고 이외의 위험 경고

    ⊙ 주의 표지 또는 기계 방호물

다. 파란색

  ▣ 색도기준 : 2.5 PB 4/10

  ▣ 용도 : 지시 - 특정행위의 지시 및 사실의 고지



라. 녹색

  ▣ 색도 : 2.5 G 4/10

  ▣ 용도 : 안내 - 비상구 및 피난소, 사람 또는 차량의 통행 표지



마. 흰색

  ▣ 색도 : N9.5

  ▣ 용도 : 파란색 또는 녹색에 대한 보조색



바. 검은색

  ▣ 색도 : NO. 5

  ▣ 용도 : 문자 및 빨간색 또는 노란색에 대한 보조색



【안전보건표지 설치장소】

가. 금지표지

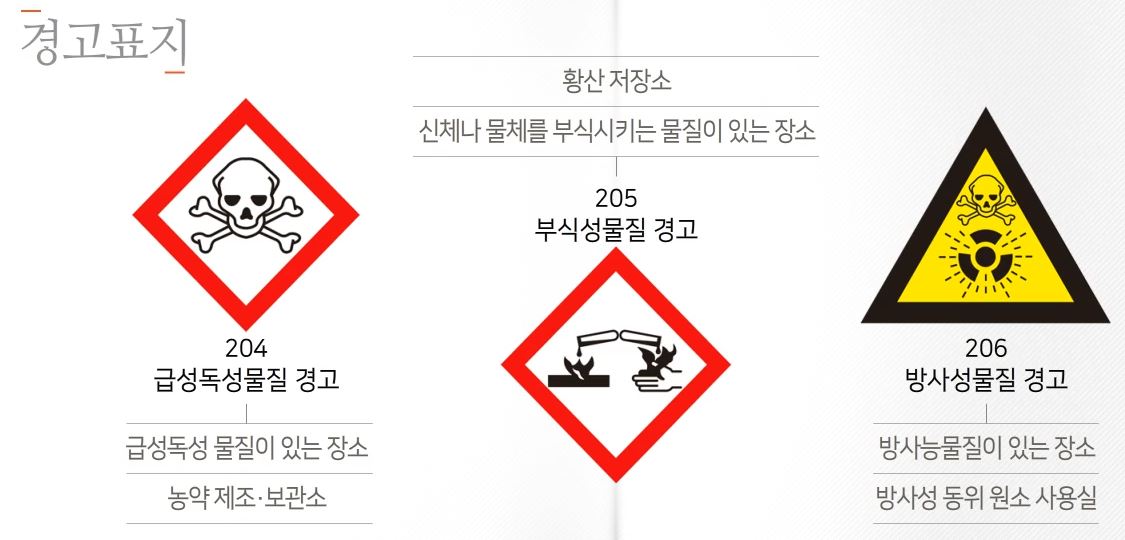

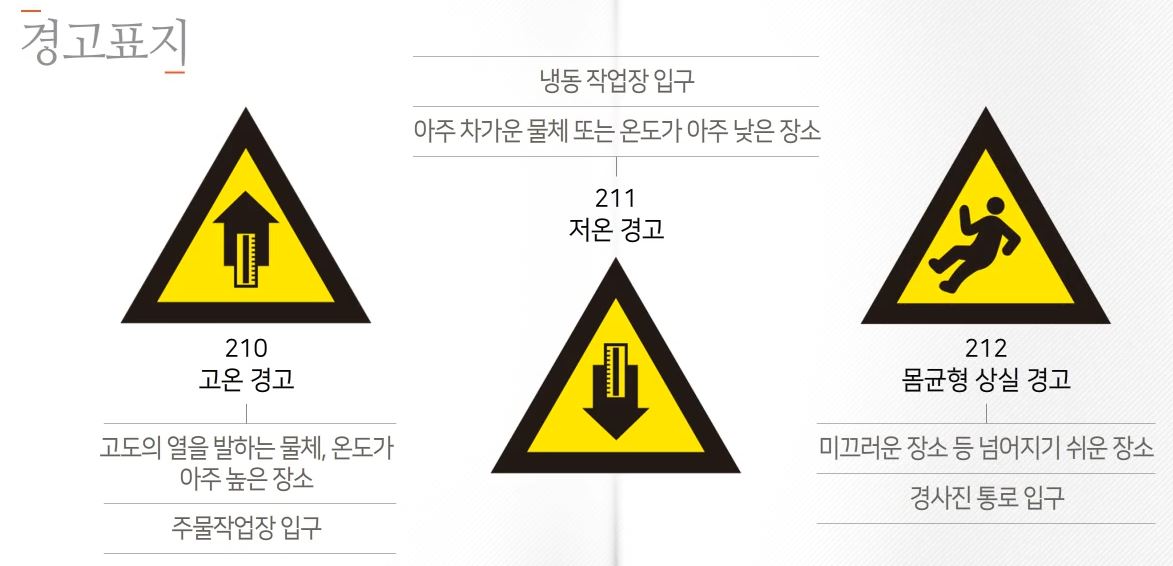

나. 경고표지

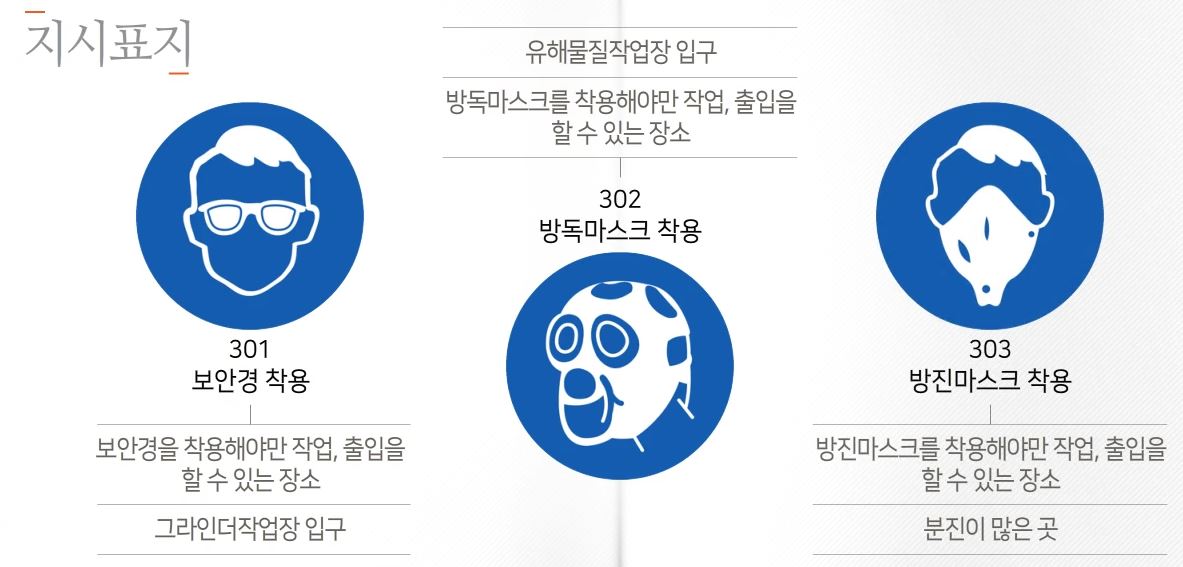

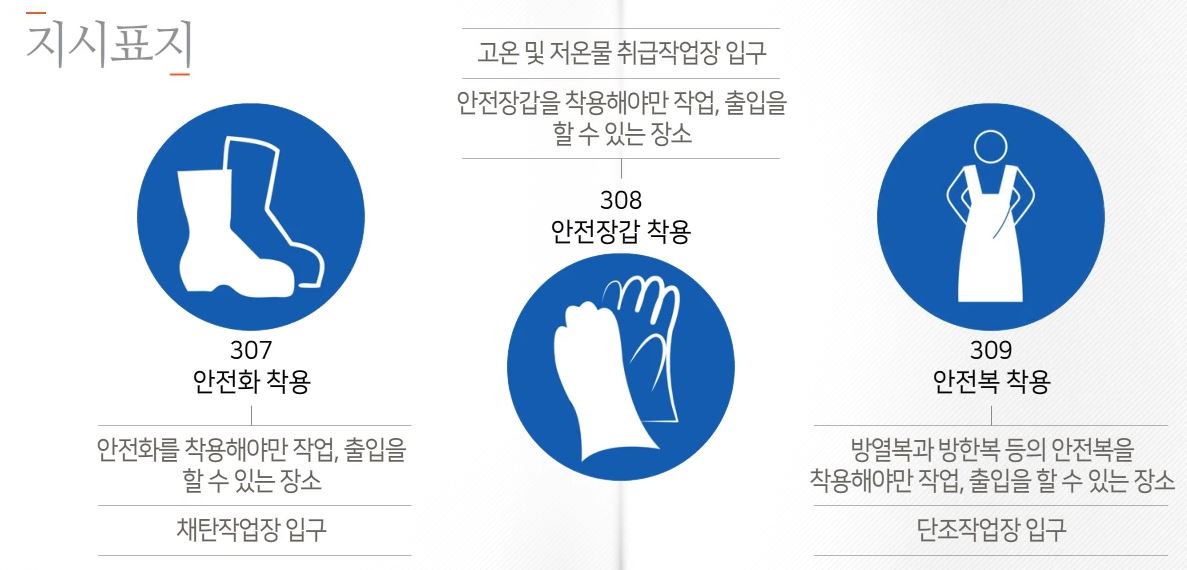

다. 지시표지

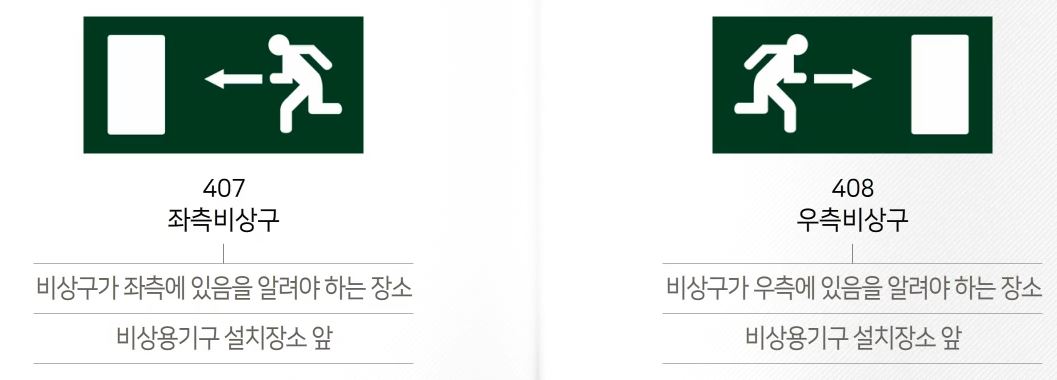

라. 안내표지

#산업안전 #재해 #안전보건표지 #Pictogram #금지 #경고 #지시 #안내

#안전 #보건 #응급구호 #방사성 #방사능 #위험
