누전경보기 : 암기편 : 소방설비기사 전기분야 실기

【 누전경보기 】

 ▣ 내화구조가 아닌 건축물로서 벽, 바닥 또는 천장의 전부나 일부를 불연재료 또는 준불연재료가 아닌 재료에 철망을

      넣어 만든 건물의 전기설비로 부터 누설전류를 탐지하여 경보를 발하며 변류기와 수신부로 구성된 것

​

1. 누전경보기의 구성요소

  ① 영상변류기(변류기) : 누설전류를 검출한다.

  ② 수신기(차단기구 포함) : 누설전류를 증폭한다.

  ③ 음향장치 : 경보를 발한다.

​

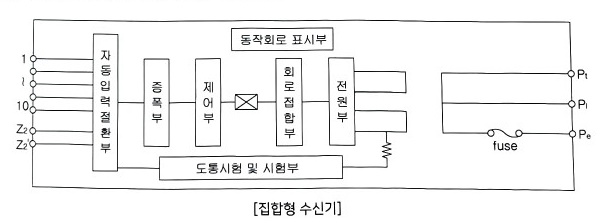

2. 집합형 수신기의 내부결선도 (5~10회로용)



3. 수신기 증폭부의 방식

   ① 매칭트랜스와 트랜지스터를 조합하여 계전기를 동작시키는 방식

   ② 트랜지스터나 I.C로 증폭하여 계전기를 동작시키는 방식

   ③ 트랜지스터 또는 I.C와 미터 릴레이를 증폭하여 계전기를 동작시키는 방식

​

4. 누전경보기의 시험

  ① 동작시험 : 스위치를 시험위치에 두고 회로시험스위치로 각 구역을 선택하여 누전시와 같은 작동이 행하여지는지를

                        확인한다.

  ② 도통시험 : 스위치를 시험위치에 두고 회로시험스위치로 각 구역을 선택하여 변류기와의 접속이상 유무를 점검한다.

                         이상시에는 도통감시등이 점등된다.

  ③ 누설전류 측정시험 : 평상시 누설되어지고 있는 누전량을 점검할 때 사용한다. 이 스위치를 누르고 회로시험스위치

       해당구역을 선택하면 누전되고 있는 전류량이 누설전류 표시부에 숫자로 나타난다.

​

5. 누전경보기의 설치기준

가. 누전경보기의 설치방법 등

  ① 경계전로의 정격전류가 60 [A]를 초과하는 전로에 있어서는 1급 누전경보기를, 60 [A] 이하의 전로에 있어서는 1급

       또는 2급 누전경보기를 설치할 것. 다만, 정격전류가 60 [A]를 초과하는 경계전로가 분기되어 각 분기회로의 정격전류

       가 60 [A] 이하로 되는 경우 당해 분기회로마다 2급 누전경보기를 설치한 때에는 당해 경계전로에 1급 누전경보기를

        설치한 것으로 본다.

  ② 변류기는 특정소방대상물의 형태, 인입선의 시설방법 등에 따라 옥외인입선의 제1지점의 부하측 또는 변압기 2차측

        접지선측의 점검이 쉬운 위치에 설치할 것. 다만, 인입선의 형태 또는 특정소방대상물의 구조상 부득이한 경우에 있어

        서는 인입구에 근접한 옥내에 설치할 수 있다.

  ③ 변류기를 옥외의 전로에 설치하는 경우에는 옥외형으로 설치할 것

​

나. 3상 3선식 전기회로

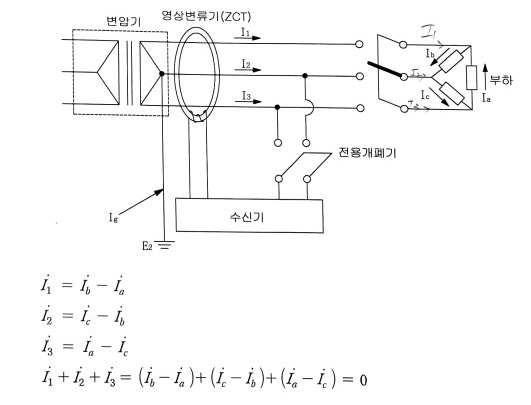

  ① 누설전류가 없을 경우

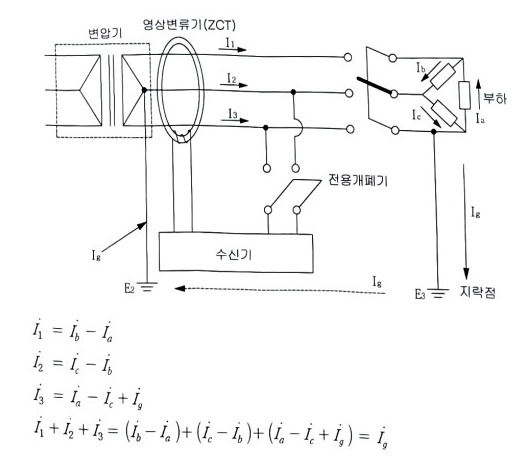

  ② 누설전류가 있을 경우



다. 수신부의 설치기준

  ① 누전경보기의 수신부는 옥내의 점검에 편리한 장소에 설치하되, 가연성의 증기, 먼지 등이 체류할 우려가 있는 장소의

       전기회로에는 해당 부분의 전기회로를 차단할 수 있는 차단기구를 가진 수신부를 설치할 것. 이 경우 차단기구의 부분

       은 해당 장소 외의 안전한 장소에 설치할 것

  ② 음향장치는 수위실 등 상시 사람이 근무하는 장소에 설치하여야 하며, 그 음량 및 음색은 다른 기기의 소음 등과 명확

       히 구별할 수 있는 것으로 할 것

  ③ 수신부의 설치 제외 장소

     ㉠ 가연성의 증기, 먼지, 가스 등이나 부식성의 증기, 가스 등이 다량으로 체류하는 장소

     ㉡ 화약류를 제조하거나 저장 또는 취급하는 장소

     ㉢ 습도가 높은 장소

     ㉣ 온도의 변화가 급격한 장소

     ㉤ 대전류회로, 고주파발생회로 등에 따른 영향을 받을 우려가 있는 장소

​

라. 전원의 설치기준

  ① 전원은 분전반으로 부터 전용회로로 하고, 각 극에 개폐기 및 15 [A] 이하의 과전류차단기(배선용차단기에 있어서는

       20 [A] 이하의 것으로 각 극을 개폐할 수 있는 것) 를 설치할 것

  ② 전원을 분기할 때는 다른 차단기에 따라 전원이 차단되지 아니하도록 할 것

  ③ 전원의 개폐기에는 누전경보기용임을 표시한 표지를 할 것



마. 공칭작동전류치 및 감도조정장치

  ① 공칭작동전류치 : 200 [mA] 이하

     ※ 공칭작동전류치 : 누전경보기를 작동시키기 위하여 필요한 누설전류의 값

  ② 감도조정장치의 조정범위 : 1 [A]이하 (1,000 [mA] 이하)

​

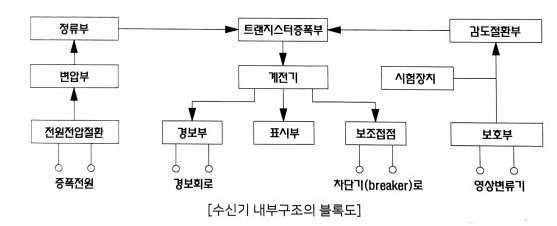

바. 수신기의 내부구조의 계통도 및 블록도



  <수신기의 계통도>

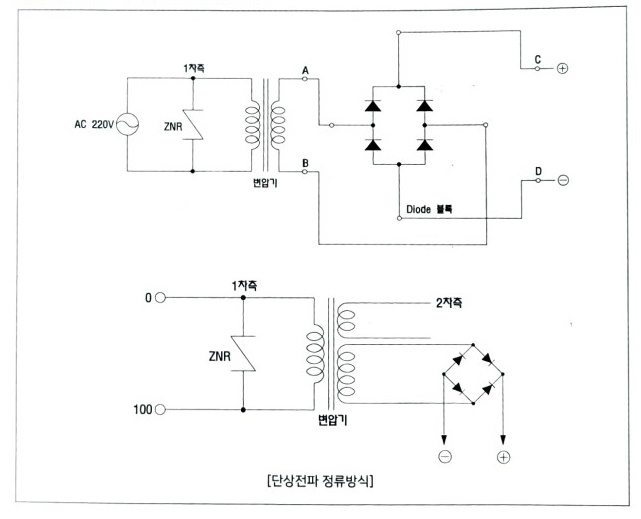

[참고] 누전경보기 수신기의 전원부 회로



7. 누전경보기의 절연저항시험

절연저항계	구분	측정개소	절연저항
직류 500[V]	수신부	⊙ 절연된 충전부와 외함간 ⊙ 차단기구의 개폐부(열린상태 : 같은 극의 전원단자와     부하측 단자와의 사이, 닫힌 상태 : 충전부와 손잡이 사이)	5 [MΩ] 이상
	변류기	⊙ 절연된 1차 권선과 2차 권선간 ⊙ 절연된 2차 권선과 외부 금속부간 ⊙ 절연된 2차 권선과 외부 금속부간	20 [MΩ] 이상

​

8. 누전경보기의 미작동 원인

   ① 접속단자의 접속불량

   ② 푸시버튼스위치의 접촉불량

   ③ 회로의 단선

   ④ 수신기 자체의 고장

   ⑤ 수신기 전원 Fuse 단선

​
