▣ 전문 소방대원 또는 소방요원이 화재발생시 초기진압활동을 원활하게 할 수 있도록 지원해 주는 설비를 말한다.
1. 제연설비
가. 개요
▣ 화재시 발생한 연기가 피난경로가 되는 복도, 계단전실 및 거실 등에 침입하는 것을 방지하고 거주자를 유해한 연기로 부터
보호하여 안전하게 피난시킴과 동시에 소화활동을 원활하게 하기 위한 설비
나. 제연설비의 종류

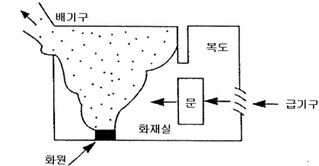

① 자연제연방식 : 화재에 의해 발생한 열기류의 부력 또는 외부 바람의 흡출효과에 의해 화재실 상부에 설치된 창 또는 전용의
배연구로 연기를 옥외로 배출하는 방식

② 기계제연방식 : 송풍기와 배연기를 사용하고 각 배연구획까지 풍도를 설비하여 기계적으로 강제로 제연함으로써 확실하게 설정
된 용량을 옥외로 배출하는 제연방식
㉠ 제1종 기계제연방식 : 화재실에 대하여 기계제연을 행하는 동시에 복도나 계단실을 통하여 기계력에 의한 급기를 행하는 방식

㉡ 제2종 기계제연방식 : 복도, 계단전실, 계단실 등 피난 통로로서 주요한 부분은 송풍기에 의해 신선한 공기를 급기하고 그 부분
의 압력을 화재실 보다도 상대적으로 높여서 연기의 침입을 방지하는 제연방식

㉢ 제3종 기계제연방식 : 화재로 인하여 발생한 연기를 배연기에 의해 방의 상부로 부터 흡입하여 옥외로 배출하는 방식으로 ,
가장 많이 사용되는 방식

③ 밀폐제연방식 : 밀폐도가 높은 벽이나 문으로 화재실을 밀폐하여 연기의 유출 및 신선한 공기의 유입을 억제하여 방연하는 방식
으로, 주로 연립주택이나 호텔 등 구획을 작게 할 수 있는 건물에 적합한 방식
④ 스모크타워(Smoke tower) 방식 : 제연전용의 샤프트를 설치하고 난방 등에 의한 건물 내외의 온도차나 화재에 의한 온도상승
에 의해 생긴 부력 및 그 상층부에 설치한 루프모니터 등의 외풍에 의한 흡입력을 통기력으로 하여 제연하는
방식으로 주로 고층 건물에 적합한 방식

◈ 굴뚝효과 (Stack effect) = 연돌효과
⊙ 건축물 내 · 외부의 온도차이에 의한 밀도차에 의해 연기가 상부로 이동하는 현상
2. 연결송수관설비
가. 개요
▣ 고층 빌딩의 화재는 소방차로 부터 주수소화가 불가능한 경우가 많기 때문에 소방차와 접속이 가능한 도로변에 송수구를 설치
하고 건물 내에 방수구를 설치하여 소방차의 송수구로 부터 전용배관에 의해 가압송수할 수 있도록 한 설비
나. 설비의 종류
① 건식 : 평상시에는 송수관 내에 물을 충진하지 않고 텅빈 상태로 두는 방식으로 화재시 소화펌프차를 이용하여 송수구로 송수하
여 화재를 진압하는 방식
② 습식 : 송수관 내에 물을 채워 두는 방식으로 화재시 즉시 소화할 수 있는 방식
3. 연결살수설비
▣ 지하층 화재의 경우 개구부가 작아 연기가 충만하기 쉽고 소방대의 진입이 용이하지 못
하므로 이에 대한 대책으로 일정 규모 이상의 지하층 천장면에 스프링클러헤드를 설치
하고 지상의 송수구로 부터 소방차를 이용하여 송수하는 소화설비
4. 비상콘센트 설비
가. 개요
▣ 지상 11층 미만의 건물에 화재가 발생한 경우에는 소방차에 적재된 비상발전설비 등의 소화활동상 필요한 설비로서 화재진압활
동이 가능하지만 지상 11층 이상의 층 및 지하 3층 이상에서 화재가 발생한 경우에는 소방차에 의한 전원공급이 원활하지 않아
내화 배선으로 비상전원이 공급될 수 있도록 한 고정전원설비를 말한다.
나. 비상전원의 종류
▣ 자가발전설비, 축전지 설비, 비상전원전용 수전설비가 있다.
5. 무선통신보조설비
가. 개요
▣ 지하에서 화재가 발생한 경우 효과적인 소화활동을 위해 무선통신을 사용하고 있는데, 지하의 특성상 무선연락이 잘 이루어지
지 않아 방재센터 또는 지상에서 소화활동을 지휘하는 소방대원과 지하에서 소화활동을 하는 소방대원 간의 원활한 무선통신을
위한 보조설비를 말한다.
나. 무선통신보조설비의 종류
▣ 누설동축케이블방식, 공중선방식이 있다.
6. 연소방지설비
가. 개요
▣ 지하구의 연소방지를 위한 것으로 연소방지 전용헤드나 스프링클러헤드를 천장 또는 벽면에 설치하여 지하구의 화재를 방지하
는 설비이다.
나. 설치대상
▣ 폭 1.0m 이상, 높이 2m 이상인 전력사업용의 공동구의 길이가 500m 이상이 되는 곳에 설치
