1. 윤활유 채취
▣ 다음과 같이 탱크에서 윤활유를 채취할 때 탱크의 어느 지점에서 채취하는 것이 가장 좋은가 ?
▣ 유류 탱크 바닥과 유면의 중간 지점
※ 윤활유를 검사할 때 윤활유 탱크 바닥과 유면의 중간 위치의 윤활유를 채취한다.
2. 유욕 급유법
▣ 유욕 급유법을 사용하고 있는 장치에서 유면은 어느 위치에 있도록 해야 하는가 ?
▣ 가장 낮은 위치에 있는 전동체의 중심에 위치하도록 한다.
※ 기어 박스의 유욕 윤활업에서 최저 유면은 가장 밑에 있는 축(베어링)의 중심까지 있어야 한다.

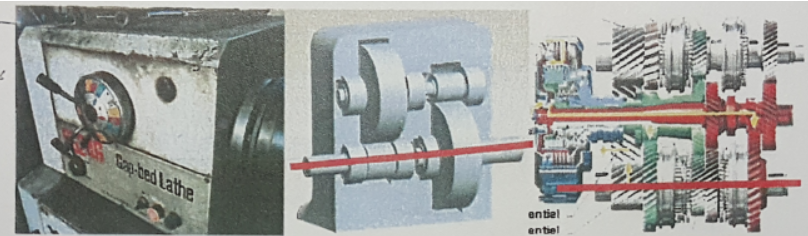

※ 선반 등의 윤활법
3. 분무 급유법
▣ 다음은 무슨 급유법인가 ?
▣ 분무 급유법
※ 콤프레셔를 보여 주다가 에어유니트를 보여 주고 호스를 통해서 통속의 기름을 베어링으로 보내는 동영상
※ 왼쪽 콤프레셔에서 에어를 쏘면 기름 통에서 기름을 끌고 가서 베어링 하우징에 뿌려 준다. (모기약 뿌리는 기구와 같은
원리)
※ 분무 급유법은 오일 미스트 (Oil mist) 급유법이라고도 하며, 공기 압축기에서 나온 공기압이 윤활유의 흐름을 결정한
다.
4. 강제 순환 급유법
▣ 다음 윤활유 급유법은 무엇인가 ?
▣ 강제 순환 급유법

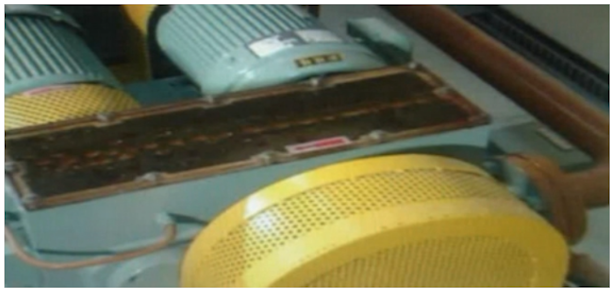

※ 모터 2개가 나란히 있고 검은색으로 덮여 있는 (체인이라고 하는) 사각형과 노랑색 커버 사진
※ 강제 순환 급유법은 윤활유 급유법 중 가장 효율적인 급유법이다.
5. 드럼 보관 방법

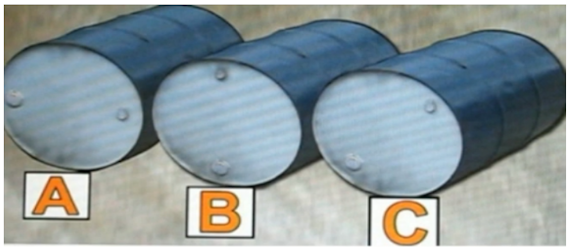

▣ 다음 중 올바른 드럼 보관 방법은 어느 것인가 ?
▣ 정답 A
※ 윤활유의 드럼 구멍과 공기 구멍이 지면과 평행이 되도록 보관한다.
6. 필터 사용법
▣ 필터의 입자가 1 ~ 3 μm인 것을 사용했을 때 문제점은 ?
※ 오일 필터가 너무 조밀하면 어떤 영향이 있는지를 물어 보는 문제
▣ 윤활유에 포함되어 있는 첨가제를 제거하는 역효과를 가져올 수 있다.
7. 필터의 형식

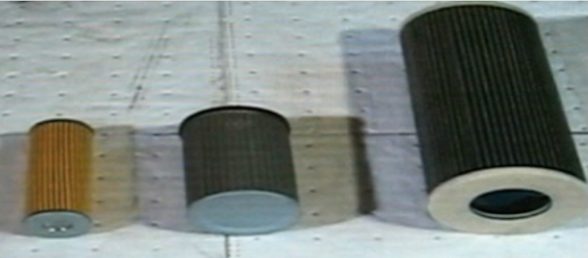

▣ 다음과 같은 필터에서 보여주는 "60G"는 무엇을 나타내는가 ?
▣ 60 μm
※ 60 G는 입자 크기가 60 μm 라는 뜻이다.
8. 유압 파워 유닛
▣ 유압 파워 유닛에서 화살표가 지시하는 A, B 부품의 명칭과 용도를 쓰시오.
A : 명칭 - 마그넷, 용도 - 철분 이물질 제거
B : 명칭 - 온도 센서, 용도 - 유압 작동유의 온도 측정
※ A 네모 박스 모양의 영구자석은 윤활유 내 철 성분의 이물질을 제거시키며, 오른 쪽 그림의 온도센서는 탱크 내
윤활유 온도를 측정하여 적정 온도를 유지시키는 자료가 된다.
9. 드레인 밸브
▣ 다음 화살표가 지시하는 장치의 명칭과 용도를 쓰시오.

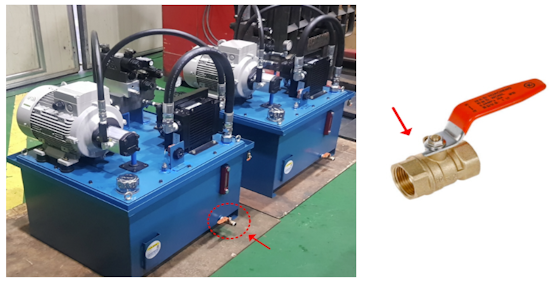

① 명칭 : 드레인 밸브 ② 오일 및 이물질 배출
※ 드레인 밸브는 유압 탱크 또는 감속기나 변속기 장치 내에 있는 윤활유와 슬러지 등의 이물질을 배출하는 데 사용된다.
9 - 1. 스트레이너

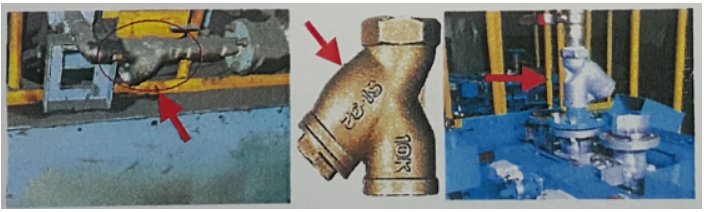

▣ 다음에서 화살표가 지시하는 부품의 명칭과 역할은 ?
① 명칭 : 스트레이너
② 용도 : 이물질 여과 (이물질 제거는 오답)
10. 강제 순환 급유장치의 부품

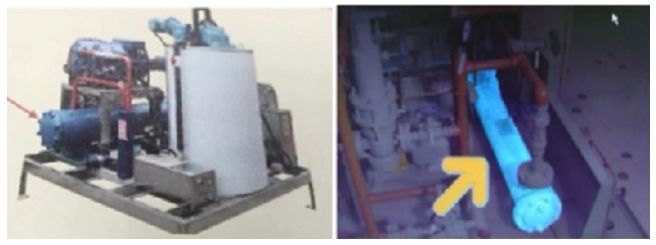

▣ 다음은 강제 순환 급유장치이다. 화살표가 지시하는 부품의 명칭과 역할을 쓰시오.
① 명칭 : 냉각기
② 역할 : 오일의 점도를 일정하게 유지하기 위해 온도 상승을 예방한다.
※ 문제의 부품은 열교환기 중 냉각기로 애프터 쿨러 (After cooler)라 하며, 유압 시스템내 유압 작동유의 온도 상승으로
인한 점도 변화를 막기 위해 사용한다.
11. 유압 작동유 냉각방식

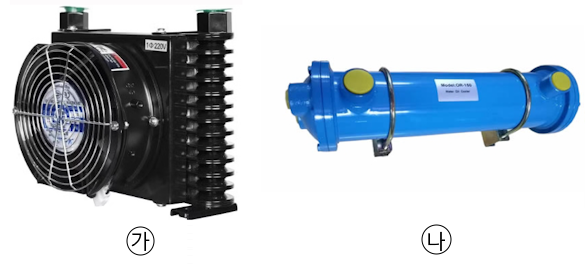

▣ 다음에서 ㉮, ㉯ 의 유압 작동유 냉각 방식을 쓰시오.
▣ 정답 : ㉮ 공냉식 ㉯ 수냉식
※ 냉각 방식에는 공랭식, 수랭식 외 강제식이 있다.

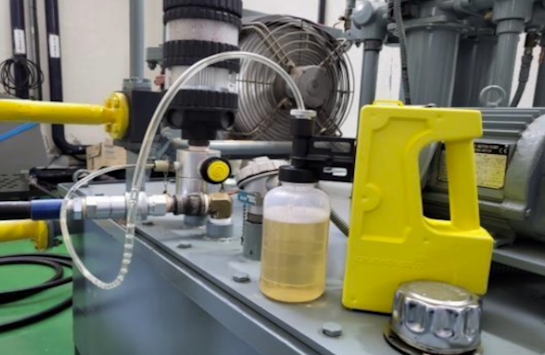

12. 에어 브리더

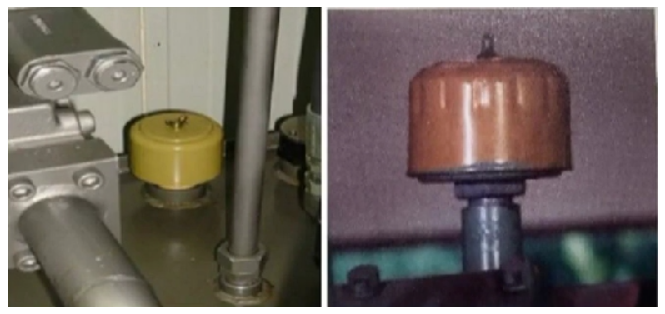

▣ 오일 탱크에서 다음 부품의 명칭과 역할을 쓰시오.
① 명칭 : 에어 브리더
② 역할 : 탱크 내로 흡입되는 공기 중 이물질을 제거한다.
※ 자동 그리스 통처럼 생긴 노랑색 원통이 탱크 위에 붙어 있다. (에어밴트) 노랑색 캡으로 되어 있고 필터가 있다.
※ 펌프 작동시 대기압 유지 목적으로 사용 (통기 유량은 유압 펌프 토출량의 2배 이상)
※ 에어 브리더는 공기 청정기 (필터) 또는 에어 통기구라고도 하며, 탱크 내의 압력을 일정하게 유지시켜 유증기 발생
을 억제시킨다. 탱크 내로 이물질의 흡입을 억제하고, 통기 용량은 유압 펌프 토출량의 2배 이상으로 한다.
13. 유면계
▣ 다음 요소의 명칭과 역할을 쓰시오.

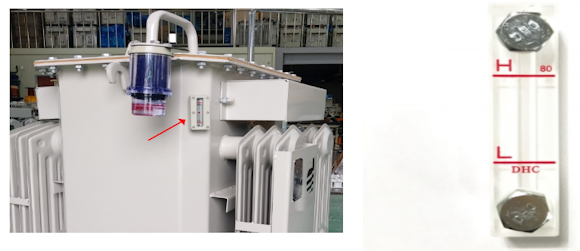

① 명칭 : 유면계
② 역할 : 오일 탱크 내의 윤활유량 점검

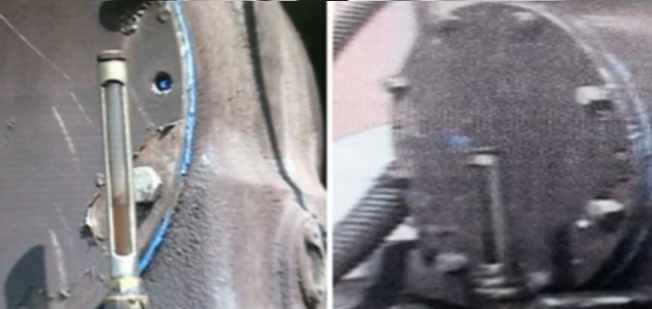

※ 오일 탱크 내의 윤활유량을 확인하기 위해 유면계를 설치한다.
14. 강제 순환 급유 장치 부품
▣ 다음은 강제 순환 급유장치이다. 화살표가 지시하는 부품의 명칭과 용도를 쓰시오.

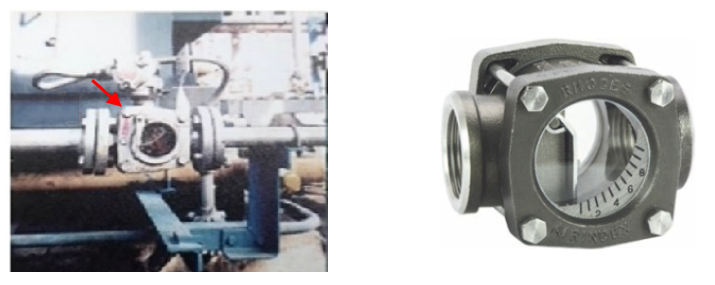

① 명칭 : 사이트 피트
② 용도 : 급유 장치에서 급유 상태를 눈으로 확인할 수 있다.
※ 사이트 피트는 윤활유 유량계라고 하며, 급유 장치에서 급유되는 것을 눈으로 확인할 수 있다.
15. 작동유 오염도 측정
▣ 다음은 유압 작동유의 오염도를 측정하기 위한 시험이다. 이 시험법은 무엇인가 ?
▣ 계수법

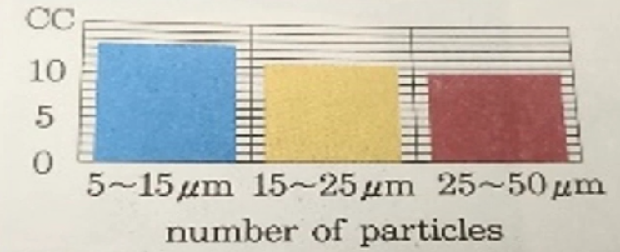

※ Number of particles : 시험을 하다가 측정기 화면을 보여준다. 이 때 측정기 제어판에 Number of particles라고 적혀
있다.
※ 계수법은 유압 작동유의 오염도를 측정하는 시험으로 오염 물질의 크기에 따른 개수를 표시해 준다.
16. 크래클 시험
▣ 다음은 윤활유의 무슨 시험이며, 무엇을 알기 위한 것인지 설명하시오.
① 명칭 : 크래클 시험
② 용도 : 수분 유무를 알기 위해

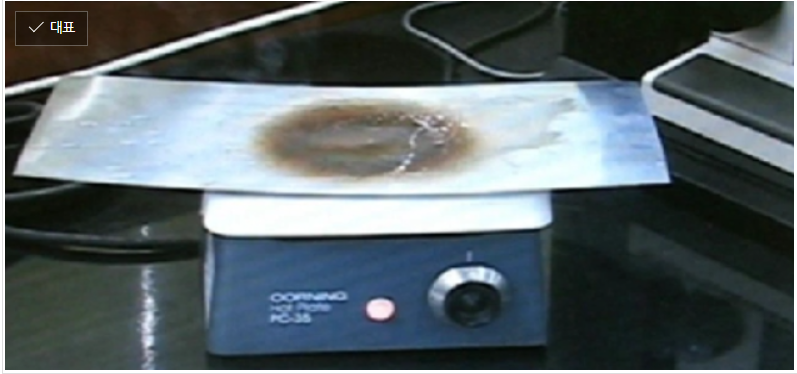

※ 뜨거운 철판에 기름을 뿌리면 뿌지직하면서 사방으로 튄다.
17. 윤활유 구분
▣ 다음 중 수분이 혼입된 윤활유는 어느 것인가 ?
※ 크래클 시험하는 동영상 2개를 보여 주며 Oil에 수분이 함유된 것 찾는 문제
▣ 정답 ㉯
※ ㉮ : 유증기가 약간 피어 오르는 동영상
㉯ : 오일이 피식 피식 소리를 내며 사방으로 튄다.

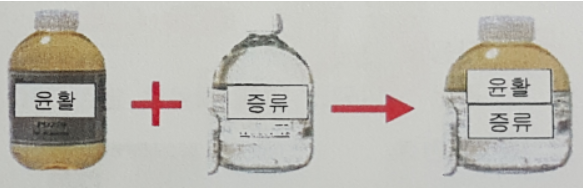

18. 윤활유 유화현상
▣ 다음은 윤활유의 무슨 현상인가 ?
▣ 유화 현상
※ 윤활유와 물이 섞인 현상을 유화 현상이라 한다.
19. 유압 작동유와 수분이 혼합되지 않으려는 성질을 무엇이라 하는가 ?
▣ 항 유화 현상
※ 윤활유에 물이 섞이지 않으려는 성질을 항유화성이라 한다.
20. 항유화성 시험
▣ 다음은 윤활유의 무슨 시험인가 ?

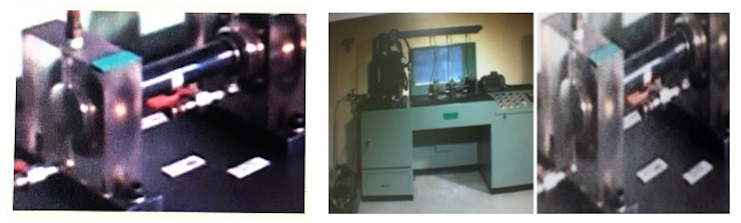

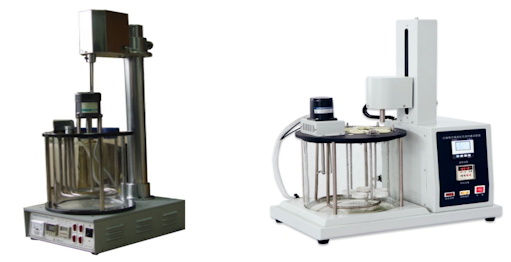

※ 물통에 증류수와 기름을 넣고 자전과 공전을 하면서 섞다가 타임워치를 보면서 계속 회전을 하다가 일정시간이 되면
(7분 몇초) 정지시킨다.
▣ 항 유화성 시험
※ 항유화성 시험은 시험관에 증류수를 먼저 넣고, 윤활유를 넣은 다음 시험 장치에 열을 가하면서 교반시켜 유화되는
시간을 측정한다.
21. 작동유 수분 함유량
▣ 일반 광유계 작동유의 수분 혼입 관계치는 얼마인가 ?
▣ 0.2 % 이하
※ 윤활유 등 광유계 제품의 허용 수분 함유량은 0.2 %를 초과하지 않아야 한다.
(KS 규격에 0.2 %를 초과하지 않도록 하고 있다)
22. 유화 현상

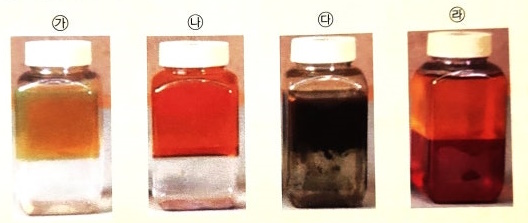

▣ 다음 중 수분이 혼입된 것은 ?
▣ 정답 : ㉰
※ 유화현상은 ㉰와 같이 윤활유를 오염시킨다.

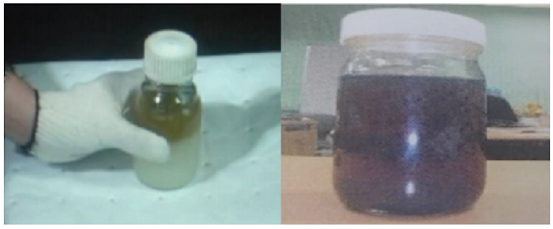

23. 윤활유 오염
▣ 다음 중 금속 성분의 오염물질의 혼입된 것은 어느 것인가 ?
▣ 정답 : ㉯
※ 금속 성분이 윤활유에 혼입되면 금속 성분은 슬러지화되고, 윤활유는 오염된다.
#윤활유 #광유 #항유화성 #유화현상 #계수법 #크래클 #사이트피트 #유면계 #에어브리더 #냉각기 #드레인밸브 #스트레인너 #필터 #마그넷 #강제순환급유법 #분무급유법
#유욕급유법 #첨가제
