펌프 정비 : 설비보전기사 동영상 필답

1. 벌류트 펌프

  ▣ 다음 기계 장치의 명칭을 쓰시오.



  ① 명칭 : 벌류트 펌프 (Volute pump)

  ※ 볼류트 펌프 (Volute pump)

   ⊙ 원심 펌프의 일종으로 밀폐된 나선형의 케이싱 내에서 날개차를 고속으로 회전시키고 원심력을 이용해서 물을 보낸

        다. 안내 날개가 없고 날개차만을 가진 것이 터빈 펌프와의 차이점이다. 소형으로 만들어지기 때문에 가정 널리 이용

        된다. 각종 산업에서 순환펌프, 인라인펌프, 배수펌프, 소화전 펌프, 농업용 펌프 등에 사용된다.



  ※ 볼류트(Volute) : 세크롤이라고도 한다. 이오니아 식 오더의 주두에 쓰이는 회오리형의 장식. 코린트 식 주두의 회오리

                 장식 부분과 그외의 회오리형 장식도 때때로 볼류트라 부른다.



2. 다단 벌류트 펌프

  ▣ 다음 기계 장치의 명칭을 쓰시오.



  ▣ 명칭 : 다단 벌류트 펌프

    ※ 다단 벌류트 펌프는 날개차가 여러개 있는 다단 원심 펌프이다.

​

3. 다단 원심 펌프 구조

  ▣ 다음 부품 ㉮, ㉯, ㉰, ㉱, ㉲의 명칭을 쓰시오.





  ㉮ 플링거   ㉯ 흡입 케이싱    ㉰ 임펠러     ㉱ 스테이지 케이싱    ㉲ 토출케이싱

  ※ 오른쪽 그림은 다단 원심 펌프의 내부 구조를 나타낸 것이다.

  ※ 플링거 (Flinger) : 던지는 사람, 투수 (동의어) 슬링거 (Slinger) : 축과 함께 회전함으로써 그 원심(速心) 작용에 의하여

                                   윤활유의 누설 또는 이물(異物)의 침입을 방지하는 회전 링을 말한다.

​

4. 터빈 펌프

  ▣ 다음 펌프 ㉮의 명칭과 부품 ㉯, ㉰의 명칭을 쓰시오.



  ㉮ 터빈 펌프        ㉯ 안내깃 (가이드 베인)             ㉰ 임펠러

  ※ 터빈 펌프는 원심 펌프의 일종이다.

  ※ 원심펌프

      ⊙ 볼류트 펌프 (volute pump) : 임펠러 둘레에 안내깃이 없이 스파이럴 케이싱이 있다.

                                                        양정 15 m 이하의 저양정 펌프이다.

      ⊙ 터빈 펌프 (Turbine pump) : 임펠러와 스파이럴 케이싱 사이에 안내깃이 있는 펌프로서 디퓨져 펌프 (diffuser pump)

                                                       라고도 한다. 양정 20 m 이상의 고양정 펌프다.

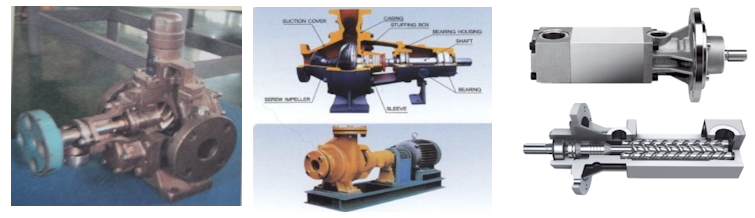

5. 스크루 펌프

  ▣ 다음 요소의 명칭을 쓰시오.



  ① 명칭 : 스크루 펌프

  ※ 스크루 펌프는 나사 펌프라고도 한다.

  ※ 스크류 펌프 : 워터 스크류라고도 하며 하나 이상의 스크류를 사용하여 스크류 축을 따라 유체 또는 액체를 이동시키는

                            PD (Positive Displacement) 펌프이다. 가장 단순한 형태로 단일 스크류가 원통형 케비티에서 회전하여

                            스크류의 스핀들을 따라 재료를 이동한다.

  ※ 스핀들 (spindle) : 공작 기계에서, 공작물 또는 연장을 회전시키기 위한 축, 굴대

  ※ 캐비티 (Cavity) : (어떤 물체 속의) 구멍[빈 부분], (치아에 생긴) 구멍, 와동​​

​

6. 양흡입 펌프

  ▣ 다음 펌프의 명칭과 흡입 구경을 ㉮, ㉯ 중 선택하시오.





  ① 명칭 : 양 흡입 펌프

  ② 흡입 구경 : ㉯

  ※ 한개의 흡입 배관으로 유체가 흡입되나 ㉯에 양흡입으로 되면서 펌핑되어 ㉮로 토출된다.

  ※ 편흡입 펌프와 양흡입형 펌프

  ⊙ 흡입구가 한쪽에만 있는 펌프를 편흡입형 (Single suction) 펌프라고 하고, 흡입구를 양쪽에 설치하여 흡입량을 많게

       한 펌프를 양흡입형 (Double suction) 펌프라 한다.



7. 외접 기어 펌프

  ▣ 다음 펌프의 명칭을 쓰시오.



  ① 명칭 : 외접 기어 펌프

  ※ 기어 펌프에는 불평형형과 평형형이 있다.

  ※ 펌핑 과정



8. 트로코이드 펌프

  ▣ 다음 펌프의 명칭을 쓰고 모양에 대한 특징과 배출량에 대한 특징을 1가지씩 쓰시오.



  ① 명칭 : 트로코이드 펌프

  ② 모양 특징 : 안쪽 로터의 잇수가 바깥쪽 로터 보다 1개 작다.

  ③ 배출량 특징 : 바깥쪽 로터의 모양에 따라 배출량이 결정된다.

  ※ 트로코이드 펌프는 내접 기어 펌프의 한 종류이다.

  ※ 트로코이드 펌프 (Trochoid pump) : 트로코이드 곡선 (Trochoid curve)의 원리에 의하여 제작된 한쌍의 치차가 내접

             구름운동을 하면서 일정한 공간을 형성하며 흡입 및 토출을 반복하는 펌프이다.

             외접치차 (Outer rotor) 보다 기어 잇수가 하나 작은 내접치차 (Inner rotor)는 외접치차와 서로 일정한 거리 만큼

             편심되어 회전하여 내 · 외접치차간에 항상 일정한 공간이 형성되고 연속적으로 공간이 크고 작아짐을 반복운동에

             따라 유체를 강제적으로 흡입 및 토출하는 펌프이다.



  ※ 트로코이드 곡선 (Trochoid Curve) : 트로코이드(trochoid) 곡선은 원이 굴러가면서 원과 연결된 한 점이 그리는

      자취이다.

      아래 그림에서 선홍색 원은 고정 되어 있고 파란색 직선은 녹색 원에 고정 되어 있다.

       때 녹색 원이 선홍색 원 위를 굴러갈 때 파란색 직선의 한쪽 끝 부분이 그리는 자취가 빨간색 곡선이 된다.
