▣ 소호리액터 접지란 ?

 ⊙ 계통에 접속된 변압기 중성점을 송전선로의 대지정전 용량과 병렬공진하는 인덕턴스를

     통해 접지하는 방식이다. 이 방식은 LC 병렬공진을 이용한 것으로 한상과 대지간의 정

     전용량 3Cs 와 리액터 L에 의한 공진 조건 ( ωL = 1 / 3ωCs ) 을 만들게 되면 고장점에

     서 본 합성리액턴스가 무한대가 되어 1선 지락고장이 발생하더라도 지락전류를 영(0)

     으로 만들 수 있다.

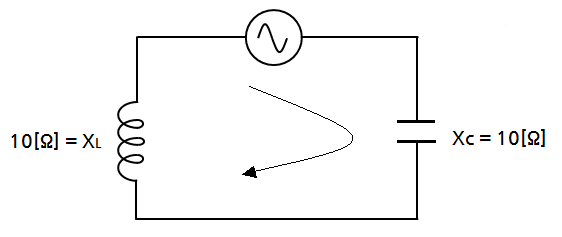

   ※ 공진 : XL = Xc , 허수부를 영('0")으로 만드는 것

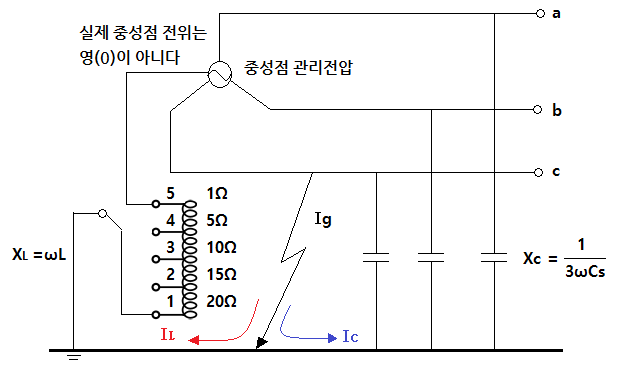

[위 그림 설명]

3상 송전선에서 변압기에 중성점을 소호리액터를 연결하여 접지를 한 경우이다.

1선 지락사고가 발생할 경우에는 지락전류 Ig는 소호리액터를 통한 중성점으로 흐르거나

각상의 충전정전용량을 통하여 각 선으로 두 갈래로 나뉘어 전류가 흐르게 된다.

이 때 충전정전용량 Xc는 콘덴서가 병렬 연결된 것과 같으므로 1/3ωCs 이 된다.

소호리액터는 리액턴스를 조절할 수 있도록 탭이 설치되어 있다.

【소호리액터 접지의 특징】 ⇔ 직접접지와 반대

[직접접지] 지락전류↑ ⇔ 전위상승 ↓

[소호리액터접지] ① 지락전류↓ (가장 작다) ⇔ 전위상승 가장 크다 ↑

                           이상전압 가장 높다 ↑

                       ② 보호계전기 동작이 어렵다 동작 ×

                       ③ 통신선 유도장해가 작다.

                       ④ 안정도가 높다.

[병렬공진 조건] ⇒ 3가지 시험에 잘 나옴

 ① XL = Xc

 ② 공진탭이 공진리액턴스이다.

     탭을 어디에 연결하느냐에 따라 리액턴스 값이 달라진다.

     이것을 공진리액턴스라고도 부르고 공진탭이라고도 부른다.

 ③ 소호리액터를 접속한 변압기의 리액턴스를 고려한 병렬 공진 조건

소호리액터의 중성점에 연결된 변압기는 유도성 리액턴스 성분을 갖고 있으며(변압기에는

코일이 감겨 있으므로 코일에 의해 리액턴스 성분 발생) 이는 리액터와 직렬로 연결되어

있으며 각각의 상은 서로 병렬로 연결되어 있으므로 변압기의 한상의 리액턴스를 Xt라고

하면 3상의 합성 리액턴스의 값은 Xt / 3 이라 할 수 있다.

따라서 LC 병렬공진 조건은 XL과 Xc 값이 같아야 하므로 다음과 같이 나타낼 수 있다.

【합조도】

 ▣ 합조도

  ⊙ 소호리액터의 탭이 공진점을 벗어나고 있는 정도를 나타낸 것이다.

  ⊙ 소호리액터의 탭을 결정하는 것이다.

  ⊙ 소호리액터의 탭이 몇번에 연결되어 있는지를 알 수 있는 것

[공진 정도] 과보상, 완전보상, 부족보상

 ① 완전보상(공진) : 합조도 P = 0 즉, IL = Ic

     위 그림에서 ILIc 가 같으려면 즉 리액터와 용량성 콘덴서에 전류가 같게 흐르려면

     둘의 저항이 같아야 한다. 따라서

  ② 과보상 : 합조도 P > 0

【과보상 하는 이유】

 ▣ 직렬 공진에 의한 이상 전압 발생 방지

  ⊙ 고장이 없을 때를 생각하면 ωL과 3Cs는 직렬로 연결되어 있다.

      만일 중성점의 관리 전압이 없을 때는 문제가 없지만, 선로의 연가 불충분 등으로

      중성점에 관리전압이 나타나면 ωL과 3Cs가 직렬공진을 일으켜서 중성점 전위는 올라가

      고 큰 전류가 흐르게 된다.

합조도

송전선이 3상 평형일 때는 중성점의 전위는 영(0)이나 송전선에 연가의 불충분 등으로

실제 중성점에는 전위가 발생한다. 따라서 중성점에 전위가 발생하면 접지선과 정전용량을

통하여 전류가 흐르게 되고 리액터와 정전용량이 직렬공진을 일으켜 많은 전류가 흐르게 된다.

④ 소호리액터 용량

  ▣ 소호리액터 용량은 콘덴서 용량과 같으므로 소호리액터 용량을 구하라 하면

     충전용량을 구하면 된다.

★ 소호리액터 용량은 3선 일괄 대지 충전용량과 같다.

⑤ 접지방식별 지락 전류 크기 순서
