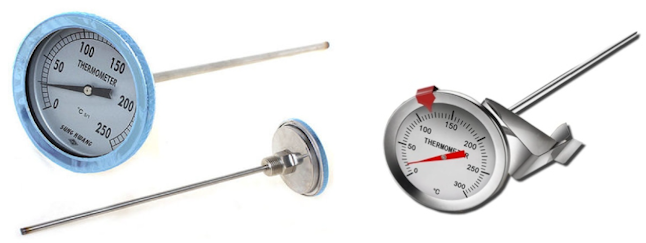

1. 온도 센서

  ▣ 다음 요소의 명칭과 용도를 쓰시오.



  ① 명칭 : 온도 센서        ② 용도 : 온도 측정용

  ※ 문제의 온도 센서는 바이메탈형으로 온도를 감지하기 위한 것이다.

  ※ 바이메탈 (Bimetal) : 금속의 종류에 따라 열팽창하는 정도가 다른 것을 이용한 장치바이메탈이다.

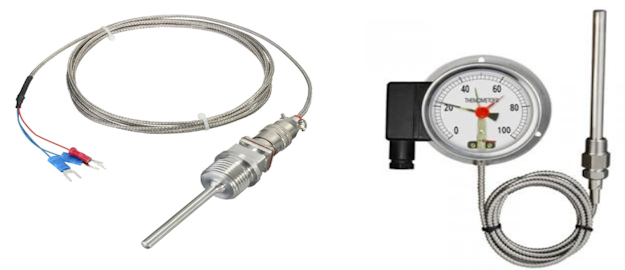

2. 온도 센서

  ▣ 다음 요소의 명칭과 용도를 쓰시오.



























  ① 명칭 : 온도 센서           ② 용도 : 온도 측정용

  ※ 문제의 온도 센서는 액체 봉입형으로 온도를 감지하기 위한 것이다.

  ※ 감열부에 봉입된 열팽창계수가 높은 액체를통해 접점을 ON·OFF하여 온도를 제어한다.

3. 오발 기어식 유량계

  ▣ 다음 요소의 명칭과 용도를 쓰시오.



  ① 명칭 : 오발 기어식 유량계

  ② 용도 : 유량 측정용

  ※ 오발 기어형은 용적식 유량계로 케이스 안에 2개의 타원형 기어가 서로 맞물려 조립되어 있다.

  ※ 용적식 유량계 : 용적식 유량계(positive displacement meter, 줄여서 PD)는 주로 액체 유량의 정량 측정에 사용되며,

           계량법상 적산 유량계의 일종으로 분류된다. 유량 측정방법은 계량실 내부의 회전자나 피스톤 등의 가동부와

           그것을 둘러싸고 있는 케이스와 사이에 일정 용적의 공간부를 밸브로 하고, 그 속에 유체를 충만시켜 유체를 연속적

           으로 유출구로 송출하는 구조로 되어 있으며, 그 계량횟수에서 용적유량을 측정하는 원리이다. 용적 유량계에는

           케이스와 가동부에 의해서 형성되는 계량 공간부 형식에 따라 회전자형, 피스톤형, 로터리 벤형 등 여러 가지가 있

           으며, 회전자형 중에서 가장 많이 사용하는 것이 오벌 기어(oval gear)형과 루터 기어(roots gear)형이다.



  ※ 오발 (Oval ) : 계란형의, 타원형의

4. 타코 미터

  ▣ 다음 센서의 정확한 명칭과 용도를 쓰시오.





  ① 명칭 : 타코 미터          ② 용도 : 회전수 측정

  ※ 타코 미터는 회전 속도를 측정하는 센서이다.

  ※타코미터 (Tachometer) : 주로 회전하는 부품의 속도를 측정하는 장치이다. 어떤 기계 부품이나 모터가 얼마나 빠르게

        회전하는지 측정한다. 영국영어. Rev counter

  * 접촉식 기계식과 비접촉식 (적외선 사용) 등이 있다.

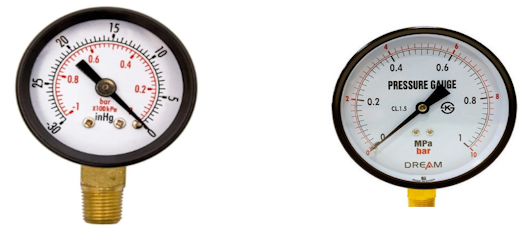

5. 압력 게이지

  ▣ 다음 센서의 정확한 명칭을 쓰시오.



  ① 명칭 : 압력계, 압력게이지

    ※ 이 기기는 유체의 압력을 측정하는 압력 게이지이다.

6. 토크 센서

  ▣ 다음 센서의 정확한 명칭을 쓰시오.



  ① 명칭 : 토크 센서

  ※ 토크 센서는 토크 미터라고도 한다.

  ※ 토크 센서 : 토크를 측정하는 센서이다. 토크가 걸릴 때 발생하는 비틀림을 측정하여 토크를 측정할 수 있다. 토크의

                        단위는 N-cm, N-m, in-lbf, kgf · cm /m 로 표시한다.

  토크 측정은 다음과 같은 방법을 사용한다.

    ⊙ 로드셀과 비슷하게 Strain Gauge 사용한 방법 (변형게이지식 토크 센서)

    ⊙ 자기장을 이용한 방법 (자기변형 토크 센서)

    ⊙ 음파를 이용한 방법

    ⊙ 회전각 측정 센서를 이용한 방법 (위상차 검출형 토크 센서)

    ⊙ 앵글 타입 기어를 사용할 때 베어링 하우징에서 받는 힘을 측정하는 방법

토크를 측정하는 데는 동력전달축을 제동장치와 결합하여 그 일을 열 또는 전기 에너지의 형태로 방산시켜 그 때의 제동량으로부터 구하는 것과 동력전달축의 비틀림 각이나 변형 등으로부터 측정하는 방법이 있다.

전자는 흡수동력계라 불리고, 전기, 물, 공기, 고체 마찰 동력계로 분류된다.

후자는 토크미터라 하여, 실제로 움직일 때의 전달 토크가 계측 가능한 특징이 있다.

7. 스트레인 게이지

  ▣ 다음 센서의 정확한 명칭을 쓰시오.



  ① 명칭 : 스트레인 게이지

  ※ 스트레인 게이지는 압력 센서 또는 응력 센서라 하며, 소자가 압력을 받으면 전기적 성질이 변화하는 것을 이용한 센서

      이다.

  ※ 스트레인 게이지 (Strain gauge) : 기계적인 미세한 변화 (Strain)를 전기적인 신호로 검출하는 센서 (Sensor)이다.

       Strain gauge를 기계나 구조물의 표면에 부착해 두면 그 표면에서 생기는 미세한 치수의 변화, 즉, 변화를 측정하는

       것이 가능하고 그 크기로 부터 강도나 안전성의 확인을 할 수 있다.



스트레인 게이지는 힘, 압력, 가속도, 변위, 토크 등의 물리량을 전기 신호로 바꾸기 위한 Sensor의 수감 소자로 금속 저항

소자의 저항치 변화에 따라 피측정물의 표면 변형을 측정한다. 금속은 신축하므로 저항치가 변화한다. Strain gauge는

금속 저항 소자의 저항치 변화에 따라 피측정물의 표면의 변형을 측정한다. 일반적으로 금속재료의 저항치는 외부로 부터

의 힘에 따라 늘어나면 증가하고 압축되면 감소하는 성질이 있다.

8. 정전용량형 센서

  ▣ 다음 센서의 정확한 명칭을 쓰시오.



          ㉮ 정전용량형 센서                                         ㉯ 유도형 센서

  ※ 정전용량형 센서는 금속과 비금속 모두 감지하는 근접센서이며, 유도형 센서는 금속만 감지하는 근접 센서이다.

  ※ 유도 센서의 정의: 변압기의 작동 원리에 따라 작동하는 비접촉식 센서의 일종입니다. 위치 및 속도 감지에 사용됩니다.

      그것은 구성을 위해 코일 또는 인덕터를 사용합니다. 따라서 이름이 유도형 센서입니다.

   ⊙ 유도형 센서에는 다음 두 가지 원리가 사용됩니다.

      • 전선을 통한 변동 전류의 흐름은 자기장(H)을 생성합니다.

      • 전도성 본체 주변의 자기장 변동으로 인해 본체에 전류가 흐릅니다.

   ⊙ 검출 코일에서 발생하는 고주파 자계 내에 검출 물체(자성 금속)가 접근하면 전자유도 현상에 의해 근접 물체 표면에

        유도전류가 흘러 검출 물체내에 에너지 손실이 발생하게 된다. 이 유도전류에 의해 에너지 손실이 발생하게 되면 검출

        코일에서 발생하는 발진 진폭이 감소·정지하게 되고, 이 진폭의 변화량을 이용하여 검출물제 (자성 금속)의 유무를

        판단한다.



근접 센서는 유도 센서의 한 예입니다. 코일에 AC(교류)를 흐르게 하는 전원을 사용합니다. 전도성 타겟이 코일에 가까워지면 코일의 임피던스가 변경되고 타겟이 있음을 나타냅니다. 사람의 유무 및 센서 근처의 금속 물체를 감지하는 데 사용됩니다. 유도성 센서는 두 가지 가능한 출력 상태로 인해 유도성 근접 스위치라고도 합니다.

유도 센서는 다양한 응용 분야에 사용됩니다. 공작 기계, 금속 대상 등을 감지합니다.

유도형 센서의 장점은 다음과 같습니다.

  ◈ 열악한 환경 조건을 견딜 수 있습니다.

  ◈ 수명이 더 깁니다.

  ◈ 설치가 매우 쉽습니다.

  ◈ 매우 예측 가능한 결과와 성능을 제공합니다.

  ◈ 전환율이 높습니다.

유도형 센서의 단점은 다음과 같습니다.

  ◈ 유도 센서의 감지 범위는 감지되는 금속의 유형, 모양, 크기 및 설계에 사용된 코일 크기에 따라 다릅니다. 위와 같은

       이유로 인덕티브 센서는 감지 거리에 한계가 있습니다.

  ◈ 금속성 타겟만 탐지할 수 있습니다.

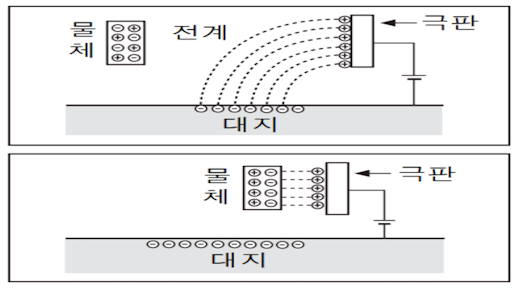

▣ 정전용량형 센서 : 검물물체와 센서 사이의 정전용량 변화를 검출하는 방식



위 그림과 같이 극판에 +전압을 인가하면 극판면에는 +전하가 대지쪽은 -전하가 발생하면서 극판과 대지사이에 전계가 생기게 된다. 물체가 극판쪽으로 접근하면 유도를 받아서 물체 내부에 있는 전하들이 극판쪽으로 -전하가 반대쪽은 + 전하가 이동하게 되는데 이것을 '분극 현상'이라 한다. 물체가 극판에서 멀어지면 분극현상이 약해져서 정전용량이 작아지고 반대로 극판 쪽으로 접근하면 분극현상이 커져 극판면의 +전하가 증가하여 정전용량이 커지는데 이 변화량을 검출하여 물체의 유무를 판단한다.

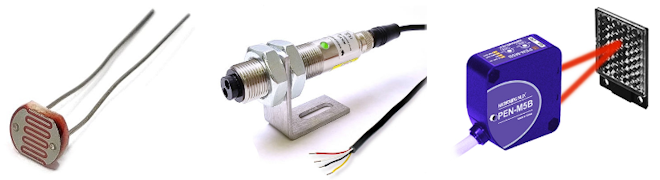

9. 광센서

  ▣ 다음 센서의 정확한 명칭과 구조적인 분류의 명칭을 쓰시오.



  ① 명칭 : 광센서         ② 분류형 : 직접 반사형

※ 광 센서는 광학 센서, 광전 센서, 포토 센서 등 명칭이 많으며, 문제의 센서는 방광부와 수광부가 한 몸체에 있는 직접

       반사형 (확산 반사형)이다.

※ 광전 센서는 빛을 매체로 대상물을 검지하는 센서를 총칭하며, 주로 빛을 내는 투광부와 빛을 받는 수광부로 구성되어

    있다. 광전 센서 원리는 투광부에서 발사된 빛이 검출물체에 의해 반사/투과/흡수되는 정도에 따라 수광부에 도달하고,

    수광부는 이를 검지하여 출력 신호를 얻는다. 또는 검출 물체 자체에서 발광하는 빛을 검지하는 타입도 있다. 광전 센서

     는 보통 투과형/미러반사형/확산반사형 3타입으로 구분되며, 화이버 센서나 레이저 센서도 광전 센서(빔 센서)의 일종

     이다.



10. 유량 센서

  ▣ 다음 센서의 정확한 명칭을 쓰시오.



  ① 명칭 : 유량 센서

※ 이 센서는 전자유량계이다.

※ 전자유량계는 전도성 유체가 자기장에 수직으로 흐를 때 자기장과 유속이 유체에 수직인 방향으로 전압차가 발생하고

    이 전압의 크기가 유속에 비례하기 때문에 유량을 측정할 수 있다. 측정원리는 1831년 영국의 Michael Faraday가 자기

    장 내부에서 Circuit이 이동할 때 Circuit에서 유도된 전압을 측정하였다. 이러한 원리가 전자유량계에 응용되었고 실제로

     Faraday가 지자기를 이용하여 템즈강의 유속을 측정하려는 시도가 있었다.

#전자유량계 #광센서 #스트레인게이지 #토크센서 #압력게이지 #타코미터 #오발기어식유량계 #Oval #온도센서 #응력센서 #정전용량형 #유도형센서#포토센서

반응형
반응형

1. 요구사항

  ▣ 지급된 재료 및 시설을 사용하여 아래 작업을 완성하시오.

  ▣ 작품을 제출한 후에는 재작업을 할 수 없음을 유의하여 작업하시오.

가. 유압 기기 배치

  ① 유압 회로도와 같이 유압 기기를 선정하여 고정판에 배치하시오. (단, 유압 기기는 수평 또는 수직 방향으로 수험자가

       임의로 배치하고, 리밋 스위치는 방향성을 고려하여 설치하시오.)

  ② 유압 호스를 적절한 길이로 절단 및 사용하여 기기를 연결하시오. (단, 유압 호스가 시스템 동작에 영향을 주지 않도록

       정리하시오.)

  ③ 유압 공급 압력은 4 ± 0.2 MPa로 설정하시오.

  ④ 작업이 완료된 상태에서 유압을 유압유의 누설이 발생화지 않도록 하시오.

나. 유압 회로 설계 및 구성

  ① 전기 회로도 중 오류 부분은 수험자가 정정하여 기본 제어 동작을 만족하도록 시스템을 구성하시오. (단, 릴레이의

       개수가 증가되거나 감소되지 않도록 작업하시오.)

  ② 응용 제어 동작을 만족하도록 시스템을 변경하시오.

  ③ 전기 배선은 전원의 극성에 따라 +24V는 적색, -0V는 청색 (또는 흑색)의 리드선을 구별하여 사용하시오.

  ④ 작업이 완료된 상태에서 전원을 투입했을 때 쇼트가 발생하지 않도록 하시오.

  ⑤ 지정되지 않은 누름 버튼 스위치는 자동 복귀형 스위치를 사용하시오. (단, 비상정지 스위치 등 해제 동작이 필요한

        스위치는 유지형 스위치를 사용할 수 있습니다.)

  ⑥ 모든 동작은 전원을 유지한 상태에서 재동작이 가능하도록 회로를 구성화시오.

2. 수험자 유의사항

 ※ 다음의 유의사항을 고려하여 요구사항을 완성하시오.

  ① 시험 시작 전 장비 이상 유무를 확입합니다.

  ② 시험 중 반드시 시험 감독 위원의 지시에 따라야 하며 시험 시간 동안 시험 감독위원의 지시가 없는 한 시험장을 임의

       로 이탈할 수 없습니다.

  ③ 시험에 필요한 기기 이외의 부품이나 장비에 임의로 접촉하지 않도록 주의하시기 바랍니다.

  ④ 유압 호스의 제거는 공급 압력을 차단한 후 실시하시기 바랍니다.

  ⑤ 전기 연결의 합선시 즉시 전원 공급 장치의 전원을 차단하시기 바랍니다.

  ⑥ 액추에이터의 작동 부분에는 전선 및 호스가 접촉되지 않도록 주의하여야 합니다.

  ⑦ 수험자는 작업이 완료되면 시험 감독위원의 확인을 받아야 하고, 시험 감독위원의 지시에 따라 동작시킬 수 있어야

        합니다. (단, 평가 시 전원이 유지된 상태에서 2회 동작 시도하여 동일하게 정상 동작이 되어야 하며, 1회만 동작하고

        2회째 시도 시 정상적으로 동작하지 않으면 인정하지 않습니다.)

  ⑧ 기본 제어 동작을 완성하고 반드시 시험감독위원의 평가를 받은 후 응용제어 동작을 수행하여야 합니다.

  ⑨ 평가 종료 후 작업한 자리의 부품을 정리하여 모든 상태를 초기 상태로 정리하시기 바랍니다.

  ⑩ 다음 사항은 실격에 해당하여 채점 대상에서 제외합니다.

    ㉠ 수험자 본인이 수험 도중 시험에 대한 기권 의사를 표현하는 경우

    ㉡ 실기시험 과정 중 1개 과정이라도 불참한 경우

    ㉢ 시설 · 장비의 조작 또는 재료의 취급이 미숙하여 위해를 일으킬 것으로 시험감독위원 전원이 합의하여 판단한 경우

    ㉣ 시험감독위원의 지시에 불응한 경우

    ㉤ 기본 제어 동작을 시험 감독위원에게 확인 받지 않고 다음 작업을 진행한 경우

    ㉥ 설비보전기사 실기 과제 중 한 과제라도 응시하지 않은 경우

    ㉦ 설비보전기사 실기 과제 "전기 공기압 회로 설계 및 구성 작업, 전기 유압회로 설계 및 구성 작업" 중 하나라도 0점인

         과제가 있는 경우

    ㉧ 작업을 수험자가 직접 하지 않고 다른 사람으로 부터 도움을 받아 작업을 할 경우

    ㉨ 시험 중 타인과 대화를 하거나 다른 수험자의 작품을 고의적으로 모방하는 경우

    ㉩ 시험 중 휴대폰을 사용하거나 인터넷 및 네트워크 환경을 이용할 경우

    ㉪ 시험 중 시험감독위원의 지시 없이 시험장을 이탈한 경우

    ㉫ 시험장 물품을 시험감독위원의 허락없이 반출한 경우

    ㉬ 본인의 지참공구 외에 타인의 공구를 빌려서 사용한 경우

    ㉭ 지급된 재료 이외의 재료를 사용한 경우

    ㉮ 시험시간 내에 작품을 제출하지 못한 경우

    ㉯ 기본 제어 동작을 공기압 회로도와 기능이 상이한 기기로 구성하거나 기기를 누락 하여 구성한 경우

    ㉰ 기본 제어 동작이 문제와 일치하지 않는 작품

3. 도면




다. 기본제어동작

  ① 초기상태에서 시작 스위치(PB1)를 ON-OFF하면 다음 변위 단계 선도와 같이 동작합니다.

  ② 변위단계선도



라. 응용 제어 동작

 ※ 기본제어동작을 다음 조건과 같이 변경하시오.

  ① 누름버튼 스위치를 추가하여 다음과 같이 동작합니다.

    ㉠ 연속동작 스위치(PB2)를 1회 ON-OFF하면 기본제어동작이 연속동작하여야 합니다.

    ㉡ 정지 스위치(PB3)를 1회 ON-OFF하면 해당 행정이 완료된 후 정지하여야 합니다.

  ② 실린더 B의 로드측이 하중에 의하여 종속된 상태로 낙하하지 않도록 카운터밸런스 밸브를 부착하고, 카운터밸런스

       밸브의 압력은 3 MPa(30 kgf/cm2)로 설정하고, 압력계를 설치하여 확인합니다.

【 문제 풀이 】

1. 기본 제어 동작

기본 제어 동작의 회로 오류를 확인하기에 앞서 변위 단계 선도에 단계별 동작 상황과 시작신호를 표기하고

제어 회로에는 알기 쉬운 부분인 솔레노이드에 동작 상황을 표기한다.





































































이제 단계별 동작 상황을 파악하기에 앞서 초기 상황을 확인해 보자.

초기 상황은 릴레이 코일 K1과 솔레노이드 밸브 Y1, Y3는 전원선과 직렬로 릴레이 또는 누름 버튼 a접점으로 연결되어

있어 릴레이 코일은 소자 또는 OFF 되어 있고 그런데 전기제어 회로에서는 솔레노이드 밸브 Y2는 전원선과 릴레이 K1과

눌러져 있는 LS1↑에 의해 직렬로 연결되어 있어 ON 상태에 있는데 유압 회로에서는 초기 상태에 솔레노이드 밸브 Y3가 ON되어 있는 있는 상태이다. 무엇인가 이상하다. 단계별로 동작을 살펴 보면서 확인해 보자.

첫번째 단계, 시작 신호 버튼 PB1을 누르면 리밋 스위치 LS3 ↑가 눌러져 있고 LS4 b접점은 붙어 있으므로

릴레이 코일 K1이 여자되고 K1 a접점으로 자기 유지하고 솔레노이드 밸브 Y1은 ON되고 Y3는 시작 준비를 한다.

솔레노이드 밸브 Y1이 ON되어 실린더 A가 전진하게 된다. 첫번째 동작은 이상이 없다.

두번째 단계, 실린더 A가 전진을 하여 리밋 스위치 LS2를 누르면

제어회로에서는 솔레노이드 밸브 Y3를 ON시키게 되어 있는데

2번째 동작 즉, 실린더 B를 전진시키기 위해서는 솔레노이드 밸브 Y2를 ON 시켜야 한다.

따라서 솔레노이드 밸브 Y2와 Y3를 바꾸어야 한다.

세번째 동작, 실린더 B가 전진을 하여 리밋 스위치 LS4를 누르게 되면 LS4 b접점으로 릴레이 코일 K1이 소자되는데

K1 이 소자되면 K1 b접점으로 다음 단계 시작준비를 하고

K1 a접점으로 솔레노이드 밸브 Y1, Y2를 OFF시키며 실린더 A는 후진을 하게 된다.

세번째 단계는 이상이 없다.

네번째 단계, 실린더 A가 후진을 하여 리밋 스위치 LS1을 누르게 되면

솔레노이드 밸브 Y3가 ON되어 실린더 B가 후진하게 된다.

이때 솔레노이드 밸브 Y2, Y3는 양솔레노이드 밸브이므로 Y2를 OFF시켜야 하는데

이미 K1 a접점에 의하여 솔레노이드 밸브 Y2는 OFF되어 있는 상태이다.

이상의 내용을 정리하면 다음과 같다.



2. 응용 제어 동작

 ① 누름버튼 스위치를 추가하여 다음과 같이 동작합니다.

   ㉠ 연속동작 스위치(PB2)를 1회 ON-OFF하면 기본제어동작이 연속동작하여야 합니다.

   ㉡ 정지 스위치(PB3)를 1회 ON-OFF하면 해당 행정이 완료된 후 정지하여야 합니다.

 ② 실린더 B의 로드측이 하중에 의하여 종속된 상태로 낙하하지 않도록 카운터밸런스

밸브를 부착하고, 카운터밸런스 밸브의 압력은 3 MPa(30 kgf/cm2)로 설정하고, 압력계를 설치하여 확인합니다.



[풀이]

응용 제어 동작은 유압 회로도의 기계적인 동작을 먼저 풀으라고 하였다.

  ② 실린더 B의 로드측이 하중에 의하여 종속된 상태로 낙하하지 않도록 카운터밸런스 밸브를 부착하고, 카운터밸런스

       밸브의 압력은 3 MPa(30 kgf/cm2)로 설정하고,  압력계를 설치하여 확인합니다.



의 동작을 구성하여 보자.

실린더 B의 전진시에 배기측에 카운터 밸런스 밸브를 설치하고 압력을 3MPa로 맞추는 회로이다.



다음으로

 ① 누름버튼 스위치를 추가하여 다음과 같이 동작합니다.

   ㉠ 연속동작 스위치(PB2)를 1회 ON-OFF하면 기본제어동작이 연속동작하여야 합니다.

   ㉡ 정지 스위치(PB3)를 1회 ON-OFF하면 해당 행정이 완료된 후 정지하여야 합니다.

를 풀어 보도록 하자.



이는 별도의 푸쉬 버튼 스위치를 설치하여 PB1을 계속 누르는 것과 같은 효과 즉, PB1을 자기 유지 시키라는 것이고

PB3 b접점을 설치하여 전원을 차단하라는 주문이다.

따라서 PB2 a접점과 PB 3 b접점을 별로듸 릴레이 코일 K2와 직렬로 연결하고 PB1와

PB2를 자기 유지시키기 위해 K2 a접점을 병렬로 연결한다.





































































[작업시 유의 사항]

 ① 리밋 스위치 LS1과 LS2, LS3은 a접점이고, LS4는 b접점이다.

 ② 응용 회로에서 카운터 밸런스 밸브나 릴리프 밸브는 미리 압력을 기본 작업 전 설정한 후 분리하여 테이블에 놓고,

      릴리프 밸브의 호스를 연결하여 4 MPa의 압력을 설정하는 것이 시간적으로 유리하다.

#릴리프밸브 #카운터밸런스 #압력스위치 #압력게이지 #체크밸브 #제어회로 #전기회로

#유압회로 #유압기기 #실린더 #누름버튼스위치 #연속동작 #자기유지
